8.Спрощення у позначенні швів зварних з′єднань

У позначенні зварних швів допускаються деякі спрощення:

1) якщо на кресленні показано кілька однакових швів, то їм присвоюють один і той самий номер, який є на поличці лінії-виноски, замість умовного позначення; повне умовне позначення записують лише для одного з цих швів, вказуючи кількість швів і їхній порядковий номер (рис.10)

Рис.10

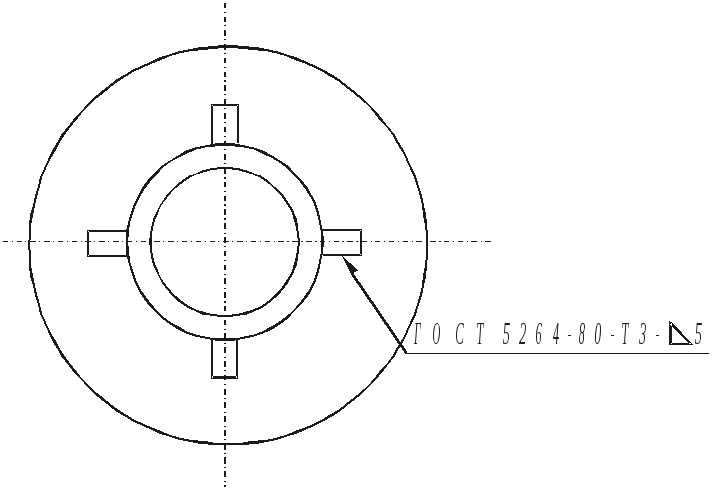

Якщо всі шви однакові, то порядковий номер не присвоюється, а лінії-виноски виконують без поличок, за винятком шва, на якому записується умовне позначення (рис.11)

45 Рис.11

2) якщо всі шви на кресленні виконані за одним стандартом, то в умовному позначенні кожного шва номер стандарту не проставляють, а в технічних вимогах роблять запис типу „Зварні шви...за...” чи у таблиці;

3) на кресленні симетричного виробу допускається відмічати лініями-виносками й позначати шви на одній із симетричних частин (рис.12);

Рис.12

4) якщо виріб має кілька однакових складових частин, які приварені однаковими швами, то допускається шви позначати лише в одній із зображених частин (рис.13)

Рис.13

5) допускається взагалі не відмічати на кресленні шви лініями-виносками, а про зварювання вказувати записом у технічних вимогах, якщо такий запис однозначно визначає місце та способи зварювання, типи швів, їх розташування і розміри конструктивних елементів у поперечному перерізі, наприклад: ”Зварні шви за

”.

З а в д а н н я Креслення виробу виготовленого за допомогою зварювання.

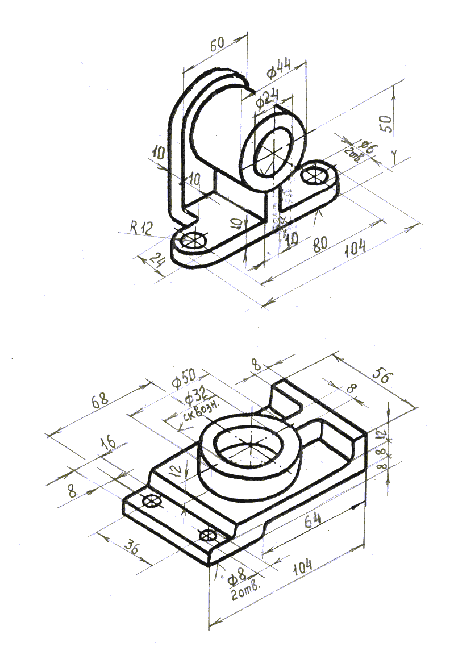

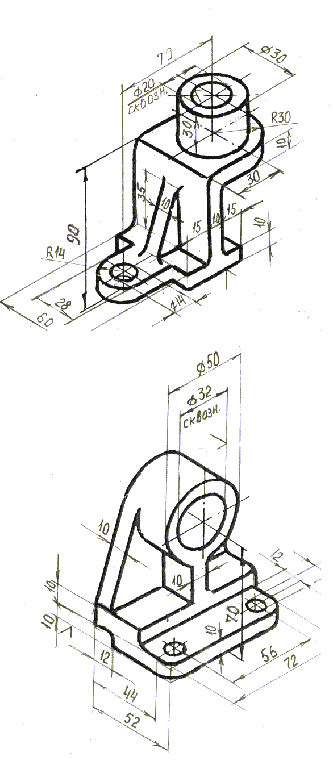

Дано: технічний малюнок виробу, який треба виготовити з окремих деталей за допомогою зварювання.

Виконати:

1. Сбірне креслення виробу.

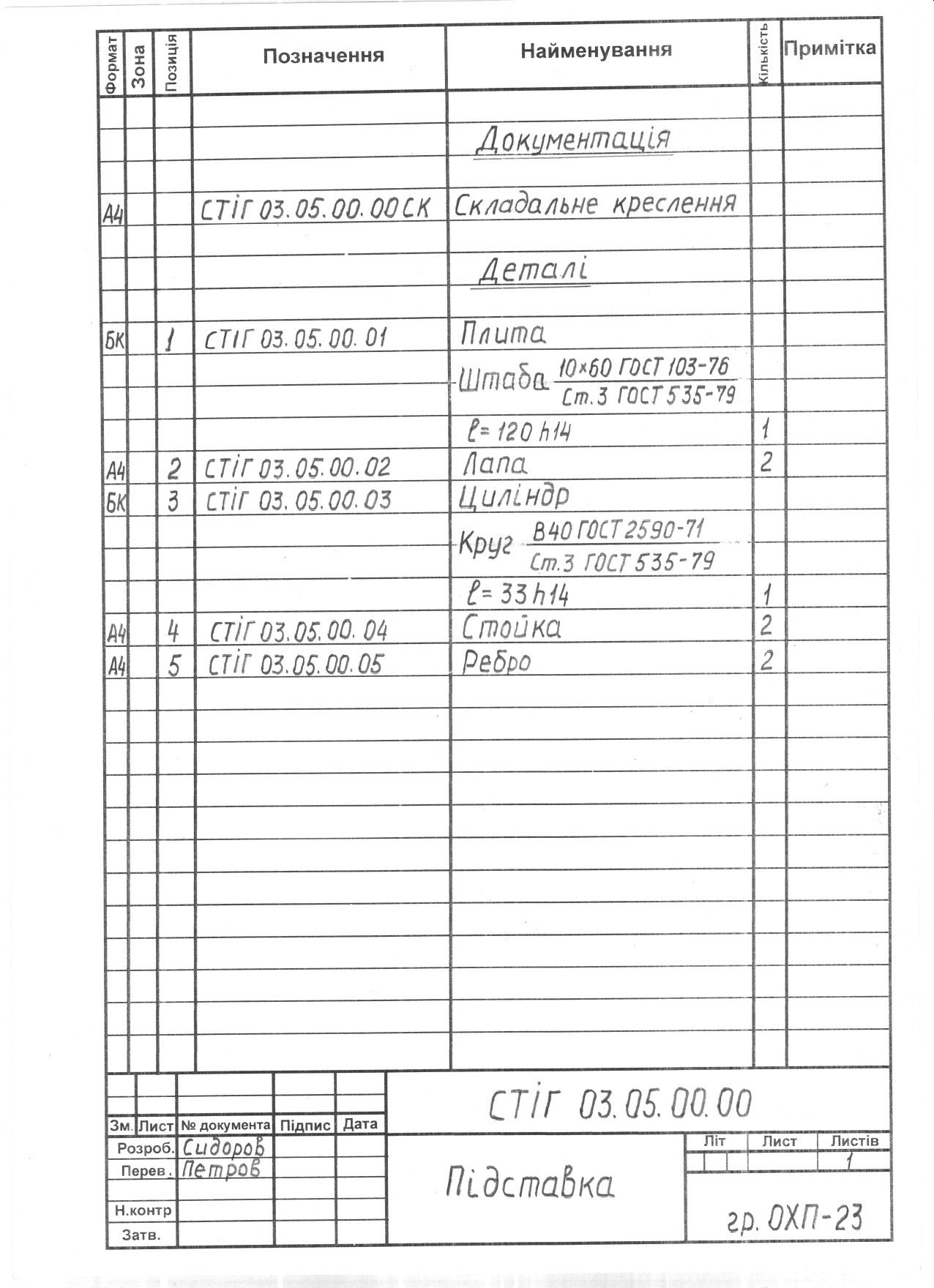

2. Скласти спеціфікацію на сбірне креслення.

3. Виконати робочі креслення окремих деталей.

Вказівки по виконанню.

1. Завдання виконати на креслярському папері стандартного формату.

2. При виконанні завдання керуватися методичними розробками данних вказівок.

3. Поверхні, які обробляються після зварки повинні мати на деталях припуск на цю обробку (3÷5) мм.

4. Види з’єднань та підготовку окрайок на деталях визначити разом з викладачем.

5. Матеріал для виготовлення деталей зварного виробу переважно повинен бути сортовий стальний профіль.

6. На деталі простих конфігурацій форма і розміри яких визначаються 1-2 розмірами, робоче креслення не виконується, а форма і розміри визначаються найменуванням, формою сортаменту та розмірами, які заносяться в спеціфікацію.
