5.Ручне дугове зварювання
9
5.2. Зварні з’єднання під гострими і тупими кутами.
Основні типи, конструктивні елементи і розміри зварних з’єднань під гострими і тупими кутами встановлює ГОСТ 11534-75. Основні типи таких з’єднань наведені у табл. 4.
5.3. Зварні з’єднання стальних трубопроводів.
Основні типи, конструктивні елементи і розміри зварних з’єднань стальних трубопроводів встановлює ГОСТ 16037-80. Основні типи таких з’єднань наведені у табл.. 5
10
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||
Стикове |
З відбортуванням окрайків
|
Однобічний |
1-4 |
С1 | ||
1-12 |
С28 | |||||
З відбортуванням однієї окрайки |
1-4
|
С3 | ||||
Без скосів окрайок |
С2 | |||||
Однобічний на з′ємній підкладці |
1-4 |
С4 | ||||
Однобічний на залишеній підкладці |
С5 |
11
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||
Стикове |
Без скосів окрайок |
Однобічний замковий |
1-4 |
С6 | ||

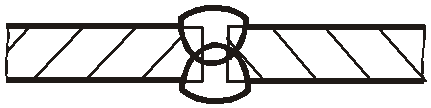

Двобічний |
2-5 |
С7 | ||||
Без скосів окрайок з наступною строжкою |
|
6-12 |
С42 | |||
Зі скосом однієї окрайки |
Однобічний |
3-60 |
С8 | |||
Однобічний на з′ємній підкладці |
С9 |
12
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||

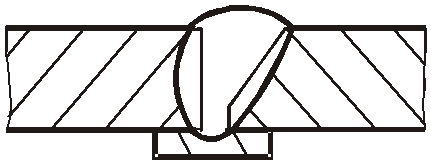

Стикове |
Зі скосом однієї окрайки |
Однобічний на залишеній підкладці |
3-60 |
С10 | ||
Однобічний замковий |
С11 | |||||
Двобічний |
С12 | |||||
З криволінійним скосом однієї окрайки |
15-100 |
С13 | ||||
З ломаним скосом однієї окрайки |
С14 |
13
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||
Стикове
|
З двома симетричними скосами однієї окрайки |
Двобічний |
8-100 |
С15 | ||
З двома симетричними криволінійними скосами однієї окрайки |
30-120 |
С16 | ||||
З двома несиметричними криволінійними скосами однієї окрайки |
12-100 |
С43 | ||||
Зі скосом окрайок |
Однобічний |
3-60 |
С17 | |||
Однобічний на з′ємній підкладці |
С18 |
14
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||

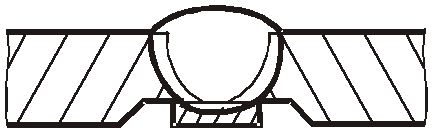

Стикове |
Зі скосом окрайок
|
Однобічний на залишеній підкладці |
6-100 |
С19 | ||
Однобічний замковий |
3-60 |
С20 | ||||
Двобічний |
С21 | |||||
Зі скосом окрайок з наступною строжкою |
|
8-40 |
С45 |
15
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | ||||||
Підготовлених окрайків |
Зварного шва | ||||||||||
Стикове |
З криволінійним скосом окрайок |
Двобічний
|
15-100 |
С23 | |||||||
З ломаним скосом окрайок |
С24 | ||||||||||
|
|
|
|
|
|
| |||||
|
|
|
|
|
|
Стикове |
З двома симетричними скосами окрайок |
Двобічний |
8-120 |
С25 |
Стикове |
З двома симетричними криволінійними скосами окрайок |
Двобічний |
30-175 |
С26 |
16
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||
Стикове |
З двома симетричними ломаними скосами окрайок |
Двобічний |
3-175 |
С27 | ||
З двома несиметричними скосами окрайок |
12-120 |
С39 | ||||
С40 | ||||||
Кутове |
З відбортуванням одного окрайка |
Однобічний |
1-4 |
У1 |
17
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||
Кутове
|
З відбортуванням одного окрайка |
Однобічний |
1-12 |
У2 | ||
Без скосу окрайків |
1-6 |
У4 | ||||
1-30 |
18
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||
Кутове |
Без скосу окрайків |
Двобічний |
2-8 |
У5 | ||
2-30 | ||||||
Зі скосом одного окрайка |
Однобічний |
3-60 |
У6 | |||
Двобічний |
У7 |
19
Продовження табл.3
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||
Кутове |
З двома симетричними скосами одного окрайка |
Двобічний |
8-100 |
У8 | ||
Зі скосом окрайок |
Однобічний |
3-60 |
У9 | |||
Двобічний |
У10 |
Продовження табл.3
20
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||

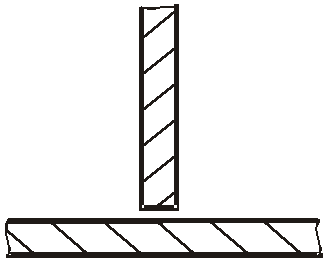

Таврове |
Без скоса окрайка |
Однобічний
|
2-40 |
Т1 | ||
Двобічний |
Т3 | |||||
Зі скосом одного окрайка |
Однобічний
|
3-60 |
Т6 | |||
Двобічний |
Т7 |
21
Продовження табл.3
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||

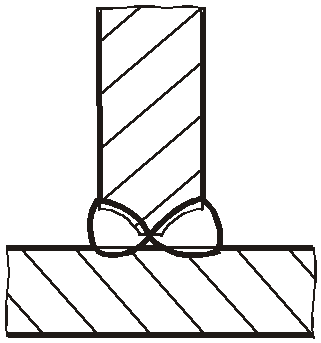

Таврове |
З криволінійним скосом одного окрайка |
Двобічний
|
15-100 |
Т2 | ||
З двома симетричними скосами одного окрайка |
8-100 |
Т8 | ||||
12-100 |
Т9 |
22
Продовження табл.3
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина зварюваних деталей, мм |
Умовне позначення з’єднання | |
Підготовлених окрайків |
Зварного шва | |||||
Таврове |
З двома симетричними криволінійними скосами одного окрайка |
Двобічний |
30-120 |
Т5 | ||
Внапуск |
Без скоса окрайків |
Однобічний |
2-60 |
Н1 | ||
Двобічний |
Н2 |
23
Таблиця 4
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу підготовлених окрайків і виконаного шва |
Товщина зварюваних деталей, мм |
Кут з’єднання деталей β, град |
Умовне позначення зварного з’єднання |
Кутове |
Без скоса окрайків |
Однобічний |
1-6 |
179-91; 89-5 |
У1 | |
7-30 |
135-91; 89-5 | |||||
Однобічний на сталевій з′ємній чи залишеній підкладці |
1-6 |
179-136 |
У2 | |||
7-26 |
135-91 |
Продовження табл. 4
24
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу підготовлених окрайків і виконаного шва |
Товщина зварюваних деталей, мм |
Кут з’єднання деталей β, град |
Умовне позначення зварного з’єднання |
Кутове |
Без скоса окрайків |
Двобічний |
2-8 |
179-91
|
У3 | |
2-30 |
135-91 | |||||
9-30 |
89-45 | |||||
Зі скосом одного окрайка |
Однобічний |
4-26 |
179-136; 89-46 |
У4 |
25
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу підготовлених окрайків і виконаного шва |
Товщина зварюваних деталей, мм |
Кут з’єднання деталей β, град |
Умовне позначення зварного з’єднання |
Кутове |
Зі скосом одного окрайка |
Двобічний |
4-60 |
179-136; 89-45 |
У5 | |
З двома скосами одного окрайка |
Двобічний |
12-60 |
179-165; 89-75 |
У6 |
Продовження табл. 4
26
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу підготовлених окрайків і виконаного шва |
Товщина зварюваних деталей, мм |
Кут з’єднання деталей β, град |
Умовне позначення зварного з’єднання |
Кутове |
З двома несиметричними скосами одного окрайка |
Двобічний |
12-60 |
179-165; 89-75 |
У7 | |
З двома скосами одного окрайка і одним скосом другого окрайка |
Двобічний |
12-60 |
179-136 |
У8 |
27
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу підготовлених окрайків і виконаного шва |
Товщина зварюваних деталей, мм |
Кут з’єднання деталей β, град |
Умовне позначення зварного з’єднання |
Таврове |
Без скоса окрайків |
Однобічний |
1-30 |
91-175 |
Т1 | |
Двобічний |
1-60 |
91-135 |
Т2 |
28
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу підготовлених окрайків і виконаного шва |
Товщина зварюваних деталей, мм |
Кут з’єднання деталей β, град |
Умовне позначення зварного з’єднання |
Таврове |
З одним скосом одного окрайка |
Однобічний |
4-26 |
91-134 |
Т3 | |
Двобічний |
4-60 |
91-134 |
Т4 |
29
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу підготовлених окрайків і виконаного шва |
Товщина зварюваних деталей, мм |
Кут з’єднання деталей β, град |
Умовне позначення зварного з’єднання |
Таврове |
Зі скосом одного окрайка |
Однобічний |
2-30 |
89-45; 91-135 |
Т5 | |
Двобічний |
2-60 |
89-45; 91-135 |
Т6 |
30
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу підготовлених окрайків і виконаного шва |
Товщина зварюваних деталей, мм |
Кут з’єднання деталей β, град |
Умовне позначення зварного з’єднання |
Таврове |
З двома скосами одного окрайка |
Двобічний |
12-60 |
91-100; 89-80 |
Т7 | |
З двома несиметричними скосами одного окрайка |
Двобічний |
12-60 |
101-110; 79-70 |
Т8 |
31
Таблиця 5
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина стінки і мінімальний зовнішній діаметр труби, мм |
Умовне позначення зварного з’єднання | |
підготовлених окрайків |
зварного шва | |||||
Стикове з’єднання труби з трубою або з арматурою
|
Без скосу окрайків |
Однобічний |
С2 | |||
Однобічний на з′ємній підкладці |
С4 | |||||
Однобічний на залишеній циліндричній підкладці |
С5 | |||||
Зі скосом одного окрайка |
Однобічний |
С8 | ||||
Однобічний на залишеній циліндричній підкладці |
С10 |
32
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина стінки і мінімальний зовнішній діаметр труби, мм |
Умовне позначення зварного з’єднання | ||
підготовлених окрайків |
зварного шва | ||||||
Стикове з’єднання труби з трубою або з арматурою
|
Зі скосом окрайків |
Однобічний |
С17 | ||||
Однобічний на з′ємній підкладці |
С18 | ||||||
Однобічний на залишеній циліндричній підкладці |
С19 | ||||||

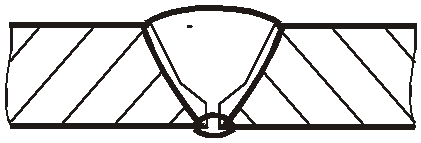

Однобічний з розплавленою вставкою |
С46 | ||||||
З криволінійним скосом окрайок |
Однобічний |
-
|
С47 | ||||
З криволінійним скосом окрайків з розточкою |
С48 |
33
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина стінки і мінімальний зовнішній діаметр труби, мм |
Умовне позначення зварного з’єднання | ||
підготовлених окрайків |
зварного шва | ||||||
Стикове з’єднання труби з трубою або з арматурою
|
Зі скосом окрайків з розточкою |
Однобічний на залишеній циліндричній підкладці |
С49 | ||||
Однобічний на залишеній конічній підкладці |
С50 | ||||||
Зі скосом окрайків з роздачею |
- |
С51 | |||||
З криволінійним скосом окрайків з розточкою |
Однобічний на залишеній циліндричній підкладці |
С52 | |||||
С53 |
34
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина стінки і мінімальний зовнішній діаметр труби, мм |
Умовне позначення зварного з’єднання | ||
підготовлених окрайків |
зварного шва | ||||||
Стикове з’єднання секторів колін (відведень)
|
Зі скосом окрайків |
Двобічний |
|
|
С54 | ||
Однобічний на з′ємній підкладці |
|
|
С55 | ||||
Стикове з’єднання фланця з трубою |
З двома несиметричними скосами двох окрайків |
Двобічний |
С56 |
35
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина стінки та мінімальний зовнішній діаметр труби, мм |
Умовне позначення зварного з’єднання | |
підготовлених окрайків |
Зварного шва | |||||
Нахлесточне з’єднання проміжного штуцера або ніпеля з трубою |
Без скосу окрайків |
Однобічний |
|
|
Н1 | |
Нахлесточне з’єднання труб з роздачею одного кінця труби |
|
|
Н3 | |||
Нахлесточне з’єднання труб муфтою |
Однобічний подвійний |
Н4 |
36
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина стінки та мінімальний зовнішній діаметр труби, мм |
Умовне позначення зварного з’єднання | |
підготовлених окрайків |
Зварного шва | |||||

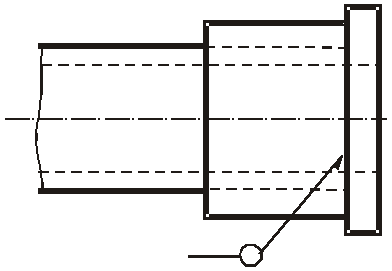

Кутове з’єднання фланця або кільця з трубою |
Зі скосом однієї окрайки |
Однобічний з роздачею і розвальцовкою |
У15 | |||
Без скосу окрайків |
Двобічний |
У5 | ||||
Зі скосом одного окрайка |
У7 | |||||
З симетричним скосом одного окрайка |
У8 |
37
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина стінки та мінімальний зовнішній діаметр труби, мм |
Умовне позначення зварного з’єднання | |
підготовлених окрайків |
Зварного шва | |||||
Кутове з’єднання відростка з трубою однакових розмірів |
Без скосу окрайків
|
Однобічний |
|
|
|
У16 |
38
Тип з’єднання |
Форма підготовлених окрайків |
Характер зварного шва |
Форма поперечного перерізу |
Товщина стінки та мінімальний зовнішній діаметр труби, мм |
Умовне позначення зварного з’єднання | |
підготовлених окрайків |
Зварного шва | |||||
Кутове з’єднання відростка, штуцера або привариша з трубою |
Без скосу окрайків
|
Однобічний |
|
У17 | ||
У18 |
