Глава II Установка параметров источника питания для генерации сигналов.

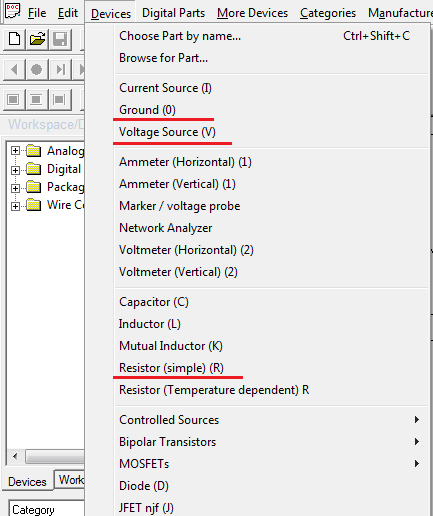

Откройте Devices(устройства) и выберите необходимые элементы:VoltageSource(источник напряжения),Ground(заземление),Resistor(резистор). Соедините их как показано на рис.3
Рис.1
Рис.2
Рис.3
Нажмите на источник напряжения и выберите его параметры:
А) генерация сигнала 1+sin.
Выберите синусоидальный сигнал и требуемое значение – сдвиг сигнала по амплитуде на заданную величину, как показано на рис.4. Так же укажите требуемую амплитуду сигнала, его частоту и временную задержку.
Рис.4

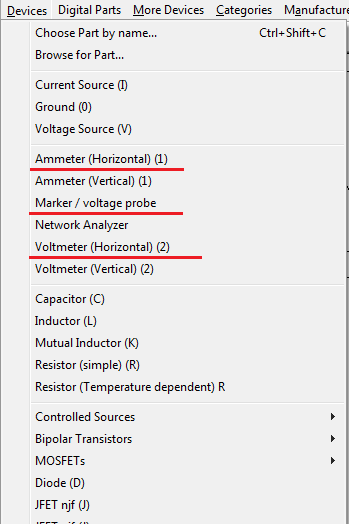

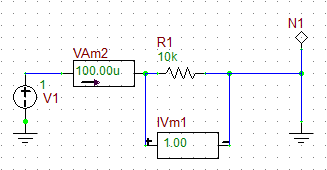

Откройте Devices(устройства) и выберите необходимые элементы:Ammeter(амперметр),Voltmeter(вольтметр) и Marker /Voltage Probe (пробник).
Установите указанные элементы в схему. Обратите внимание, что амперметр устанавливается последовательно, а вольтметр параллельно.
Рис.5

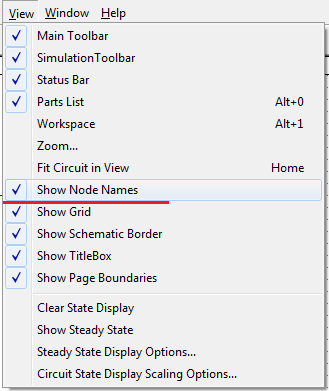

Теперь нажмите View (вид) и выберите Show Node Names (показать имена узлов). На схеме появятся узлы как показано на рис.7.
Рис.6
Рис.7

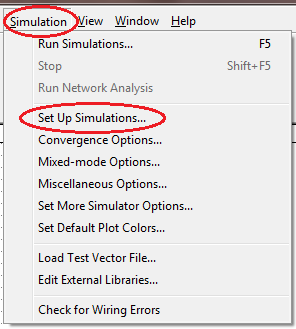

Вольтметр и амперметр измеряют только постоянные величины (в нашем случае постоянную составляющую сигнала 1+sin). Чтобы измерить переменную составляющую напряжения сигнала необходимо построить амплитудную характеристику. Для этого выберитеSimulation(моделирование) и нажмите Set Up Simulation (настройка моделирования).
Рис.8
В появившемся окне Вам понадобятся TransientandFourieranalysis(переходные процессы и анализ Фурье).
Рис.9

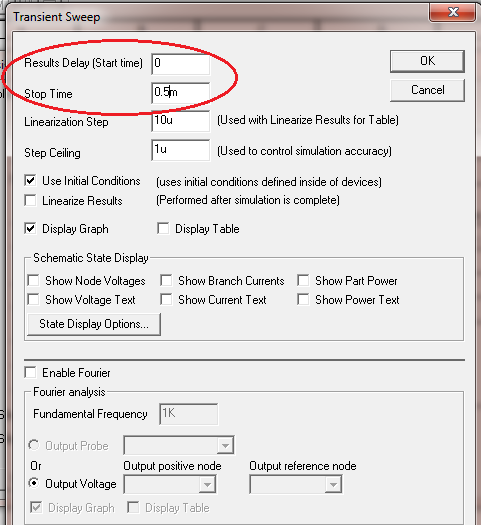

В появившемся окне выберите Starttime(начало отсчета) иStoptime(окончание отсчета).
Рис.10
Теперь можно запускать процесс моделирования. Для этого нажмите F5 или кнопку, указанную на рис.11.
Рис.11

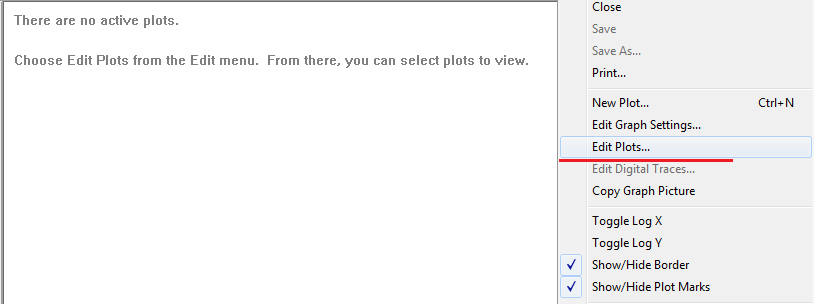

На появившемся экране нажмите правой кнопкой мыши и выберите EditPlots.
Рис.12
Укажите, в каких точках необходимо сделать построение графика.
Рис.13
Рис.14
Наведя курсор на график, можно узнать значение напряжения в интересующей точке.
В) Сигнал вида меандр.

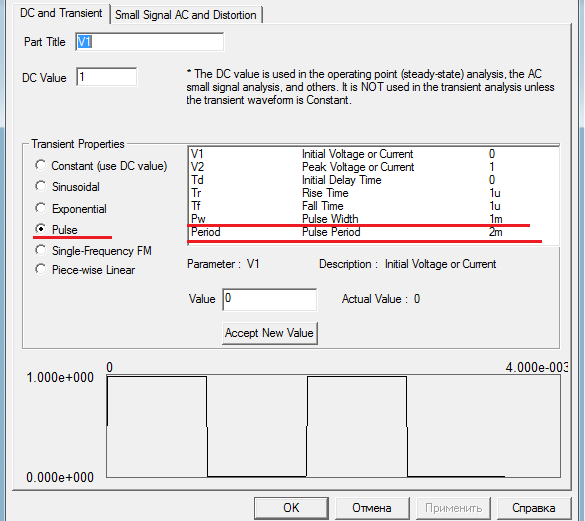

Нажмите на источник напряжения и выберите требуемые параметры, а именно: вид сигнала Pulse(меандр),PulseWight(длительность импульса),PulsePeriod(период повторения импульсов). Также можете уточнить- минимальное напряжение пульсаций,– максимальное напряжение пульсаций,– временная задержка.
Рис.15

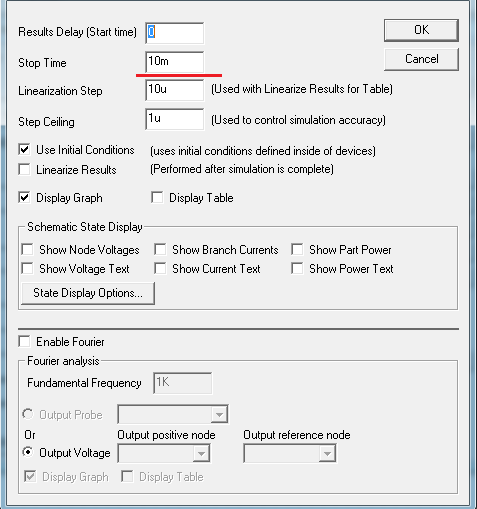

Обратите внимание, что период повторения импульсов составляет 2 мс, то есть для успешного моделирования необходимо увеличить окончание отсчета до 10 мс. Для этого заново выберите Simulation(моделирование) и нажмите Set Up Simulation (настройка моделирования). ВыберитеTransientandFourieranalysis(переходные процессы и анализ Фурье).
Рис.16
Запустите процесс моделирования для получения характеристики, указанной ниже.
Рис.17
С) Сигнал вида трапеции.

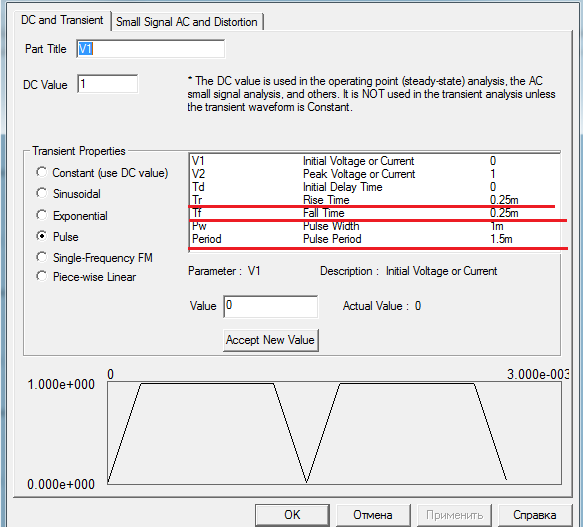

Для получения сигнала в виде трапеции необходимо у сигнала вида меандр увеличить передний и задний фронт. Для этого зайдите в настройки источника напряжения и увеличьте значение Rise Time (время нарастания) и Fall Time (время падения). Так же можете уменьшить PulsePeriod(период повторения импульсов) для корректировки периода повторения импульсов.
Рис.18
Запустите процесс моделирования для получения характеристики, указанной ниже.
Рис.19
D) Сигнал вида пила.

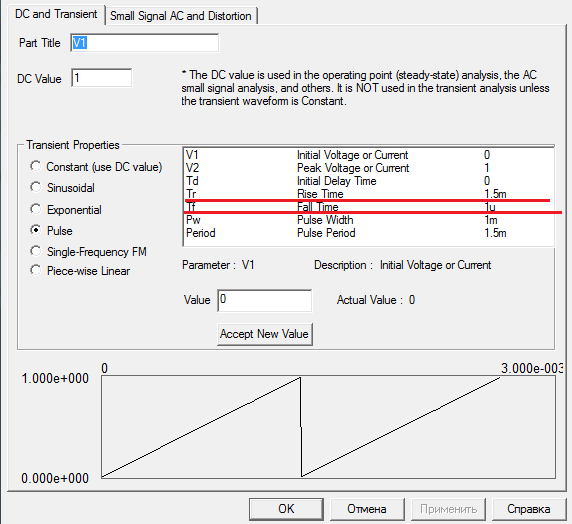

Сигнал в виде пилы строится по тому же принципу что и трапеция, но у пилообразного сигнала разная длительность фронтов.
Рис.20

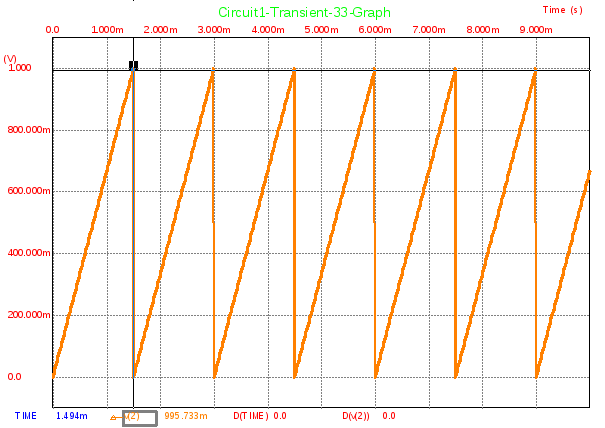

Соответственно, при запуске моделирования пилообразный сигнал имеет вид:
Рис.21
