7.3.1. Функция отображения

Чтобы показать, как происходит выборка блоков данных из памяти в кэш, мы об­ратимся к простому примеру.

Предположим, у нас имеется кэш, состоящий из 128 блоков по 16 слов в каждом, то есть с общим количеством слов, равным 2048 (2 К), и основная память,

адресуемая с помощью 16-разрядных адресов. Основная память имеет объем 64 К слов, который мы будем рассматривать как 4 К блоков по 16 слов. Чтобы облегчить восприятие излагаемого материала, будем считать, что последовательные адреса указывают на последовательные слова.

Прямое отображение

Простейшим способом сопоставления адресов блоков в кэше и в памяти является прямое отображение. При использовании этой технологии блок j основной памя­ти отображается на блок j по модулю 128 кэша, как показано на рис. 7.4.

Таким образом, местоположение блока в кэше определяется на основе его адре­са в памяти. Адрес в памяти может быть разделен на три поля (рис. 7.4).

4 младших разряда задают одно из 16 слов блока.

7-разрядное поле номера блока данного кэша определяет его местоположе­ние.

5 старших разрядов задают адрес блока в памяти. При записи блока в кэш они указываются в специальном поле тега (дескрипторе). Такое поле имеет­ся в кэше для каждого из его блоков — оно определяет, какому из 32 блоков памя­ти, отображаемых на данный блок кэша, соответствует хранящаяся здесь инфор­мация. Во время выполнения программы процессор генерирует адреса, в каждом из которых 7-разрядное поле номера блока кэша указывает на конкретный блок в нем. Тег этого блока сравнивается со старшими 5 разрядами адреса, и если они совпадают, значит, данное слово уже находится в кэше. В противном случае блок, содержащий данное слово, нужно извлечь из основной памяти и поместить в кэш. Технология прямого отображения очень проста, но ей недостает гибкости.

Ассоциативное отображение

На рис. 7.5 показана схема гораздо более гибкого метода отображения, согласно которому блок основной памяти можно помещать в любой блок кэша.

При этом для идентификации хранящегося в кэше блока памяти необходимо иметь уже не 5, а 12 бит. При выполнении программы теговые биты сгенерированного процес­сором адреса по очереди сравниваются с теговыми битами каждого блока кэша. Если совпадение найдено, значит, содержащий данное слово блок уже присутст­вует в кэше. Такая технология называется ассоциативным отображением. Новые блоки заменяют уже хранящиеся в кэше только в том случае, если кэш заполнен, причем для этой цели необходим алгоритм выбора удаляемого блока. Стоимость ассоциативного кэша выше, чем кэша с прямым отображением, поскольку в нем выполняется просмотр всех 128 тегов блоков. Поиск блока в кэше называется ассоциативным поиском. Для того чтобы он выполнялся достаточно быстро, теги должны про­сматриваться параллельно.

Множественно-ассоциативное отображение

Технологии прямого и ассоциативного отображения могут использоваться со­вместно. Такой кэш, получивший название множественно-ассоциативного, дешевле полностью ассоциативного кэша, по­скольку в нем уменьшена область ассоциативного поиска.

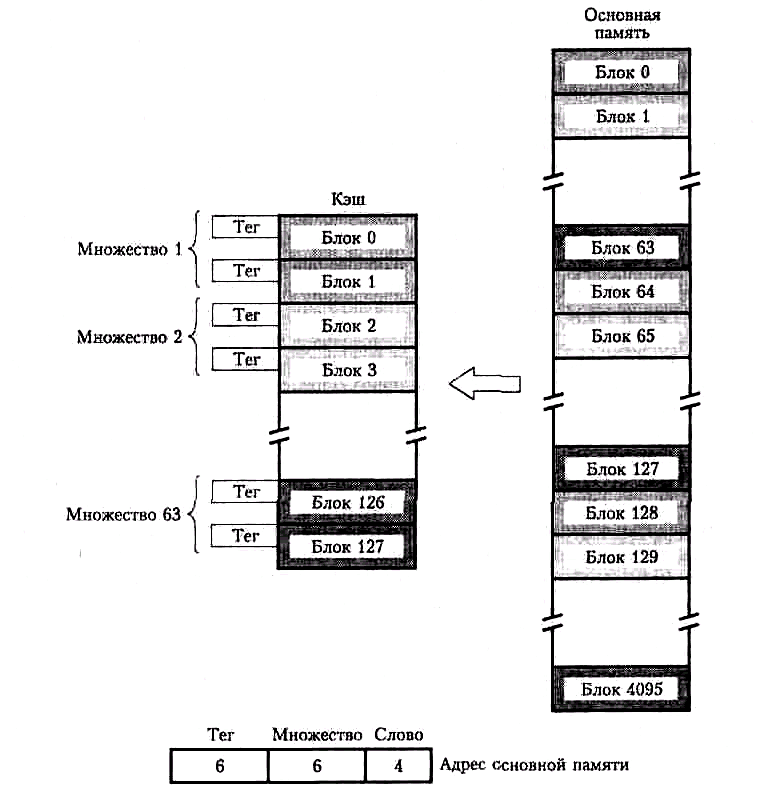

Рассмотрим принцип множественно-ассоциативного отображения на примере кэша с 64 множествами по два блока в каждом. Блоки памяти 0,64,128,..., 4032 отображаются на множество 0 и могут занимать любую из двух позиций в этом множестве. На­личие 64 множеств блоков означает, что 6-разрядное поле множества в составе адреса слова определяет, какое множество кэша может содержать это слово. Поле тега адреса ассоциативным путем сравнивается с тегами двух блоков найденного множества, и если оно совпадет с одним из тегов, значит, соответствующий блок уже находится в кэше. Реализовать такой поиск очень просто.

Количество блоков во множестве задается в соответствии с требованиями кон­кретного компьютера. В случае основной памяти и кэша, показанных на рис. 7.6, для четырех блоков в множестве потребуется 5-разрядное поле множества, для восьми блоков — 4-разрядное и т. д. Граничное значение 128 блоков в множестве не требует поля множества и соответствует полностью ассоциативному кэшу с 12 те­говыми битами. Другое граничное значение — один блок в множестве — соответ­ствует методу прямого отображения. Кэш с k блоками во множестве называется k-канальным множественно-ассоциативным кэшем.

Для каждого блока в кэше должен храниться еще один управляющий бит, на­зываемый битом достоверности. Он указывает, содержит ли блок достоверные данные. Его не следует путать с упоминавшимся ранее битом изменения, указы­вающим, был ли блок модифицирован за то время, пока он находится в кэше. Бит модификации нужен только в тех системах, в которых не используется сквозная запись. При включении питания системы и при загрузке с диска в основную па­мять новой программы и данных все биты достоверности устанавливаются в 0. Пересылка данных между диском и основной памятью управляется механизмом прямого доступа к памяти ПДП (DMA). Обычно эти данные минуют кэш, что вызвано соображениями стоимости и производительности. Когда блок кэша в первый раз загружается из основной памяти, его бит достоверности устанавливается в 1. Ес­ли блок основной памяти обновляется из другого источника, минуя кэш, система проверяет, находится ли загружаемый блок в кэше. Если да, его бит достоверно­сти устанавливается в 0, чтобы в кэше не оказалось устаревших данных.

Подобная же проблема возникает и при ПДП-пересылке данных из основной памя­ти на диск, если используется кэш с обратной записью. Данные, находящиеся в памяти, могут не отражать изменений, внесенных в кэшируемую копию. Поэтому перед их копированием на диск нужно записать измененные данные из кэша в ос­новную память. Операционная система легко справляется с этой задачей, и это не отражается на ее производительности, поскольку пересылка данных между дис­ком и основной памятью происходит нечасто. Обязательное использование двумя разными элементами (в данном случае процессором и подсистемой ПДП) одина­ковых копий данных называется согласованностью кэша.
