электродинамика егэ

Намагниченный стальной стержень начинает свободное падение с нулевой начальной скоростью из положения, изображённого на рис. 1. Пролетая сквозь закреплённое проволочное кольцо, стержень создаёт в нём электрический ток, сила которого изменяется со временем так, как показано на рис. 2.

Почему в моменты времени t₁ и t₂ ток в кольце имеет различные направления? Ответ поясните, указав, какие физические явления и закономерности Вы использовали для объяснения. Влиянием тока в кольце на движение магнита пренебречь.

 цепи, изображённой на рисунке, сопротивление диода в прямом направлении пренебрежимо мало, а в обратном – многократно превышает сопротивление резисторов.

При подключении к точке А – положительного, а к точке В – отрицательного полюса батареи с ЭДС 12 В и пренебрежимо малым внутренним сопротивлением, потребляемая мощность равна 4,8 Вт. При изменении полярности подключения батареи потребляемая мощность оказалась равной 14,4 Вт. Укажите условия протекания тока через диод и резисторы в обоих случаях и определите сопротивление резисторов в этой цепи.

Проводник длиной 1 м движется равноускоренно в однородном магнитном поле, индукция которого равна 0,5 Тл и направлена перпендикулярно проводнику и скорости его движения (см. рисунок). Начальная скорость движения проводника 4 м/с. Значение ЭДС индукции в этом проводнике в конце перемещения на расстояние 1 м равно 3 В. Чему равно ускорение, с которым движется проводник в магнитном поле?

 Горизонтально расположенный проводник длиной 1 м движется равноускоренно в вертикальном однородном магнитном поле, индукция которого равна 0,5 Тл и направлена перпендикулярно проводнику и скорости его движения (см. рисунок). При начальной скорости проводника, равной нулю, проводник переместился на 1 м. ЭДС индукции на концах проводника в конце перемещения равна 2 В. Каково ускорение проводника?

 1)

↑

 2)

↓

 3)

→

 4)

←

На рисунке приведена фотография электрической цепи, собранной учеником для исследования зависимости силы тока, проходящего через металлический проводник, от напряжения на нём. Для того чтобы через резистор шёл ток силой 0,6 А, напряжение на нём должно быть равно

На рисунке показаны два способа вращения рамки в однородном магнитном поле, линии индукции которого идут из плоскости чертежа. Вращение происходит вокруг точки А в плоскости рисунка.

ЭДС индукции в рамке

В электромагнитной волне, распространяющейся со скоростью , происходят колебания векторов напряжённости электрического поля  и индукции магнитного поля . При этих колебаниях векторы, ,  имеют взаимную ориентацию:

 1)

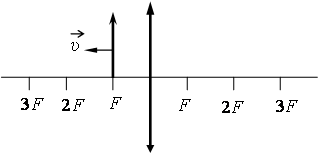

из бесконечности  к положению на расстоянии  1,5F

 2)

из бесконечности  к положению на расстоянии  2,5F

 3)

от положения на расстоянии  1,5F в бесконечность

 4)

от расстояния, равного 3F, к фокусу

 1)

X

 2)

2X

 3)

 X

 4)

4Х

Луч лазера направляют перпендикулярно плоскости дифракционной решетки (см. рисунок). Расстояние от решетки до параллельного ей экрана равно L. Расстояние между нулевым и первым дифракционными максимумами на экране равно Х. Если придвинуть экран к решетке, чтобы расстояние между ними стало

, то расстояние между нулевым и первым максимумами будет равно

 1)

100 нДж

 2)

200 нДж

 3)

100 мкДж

 4)

200 мкДж
