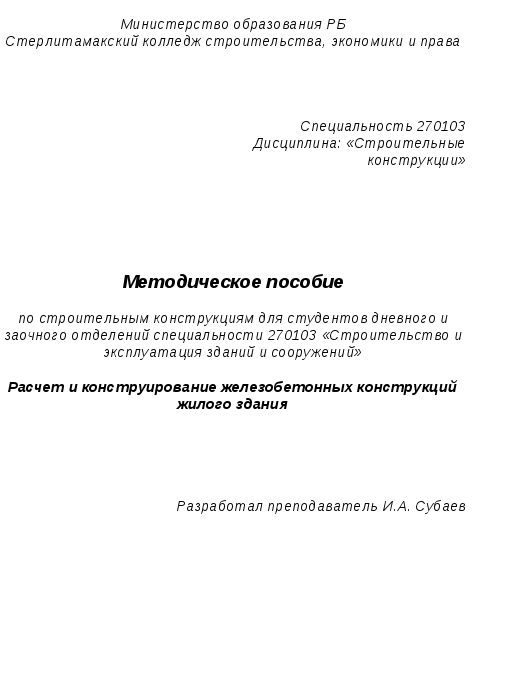

- •Министерство образования рб
- •Состав кровли
- •Тип чердачного перекрытия
- •Состав междуэтажного перекрытия
- •Расчетно-графическая работа
- •Литература
- •Содержание
- •1 Задание на проектирование
- •2 Расчет плиты перекрытия с круглыми пустотами
- •2.1 Исходные данные
- •2.2 Сбор нагрузок на плиту
- •2.3 Определение расчетной схемы плиты
- •2.4 Определение расчётного сечения плиты
- •2.5 Подбор сечения продольной рабочей арматуры
- •2.6 Расчет сечения на поперечную силу
- •2.7 Армирование верхней полки плиты
- •2.8 Подбор диаметра монтажных петель
- •Информация для выполнения графической части плиты
- •3 Расчёт фундаментной блок – подушки
- •3.1 Расчётные характеристики материалов
- •3.2 Сбор нагрузки на фундаментную блок-подушку
- •3.3 Определение ширины подошвы фундаментной блок - подушки
- •3.4 Расчёт площади сечения арматуры
- •Информация для выполнения графической части плиты
I
тип Известково-песчаная
корка δ=15 мм, =
16 кН/м3;
Утеплитель
керамзит δ=100 мм, =9
кН/м3;
Пароизоляция
g=0,1 кН/м2;
Железобетонная
плита перекрытия δ=220 мм, g=3,2 кН/м2.
II
тип Известково-песчаная
корка δ=15 мм, =
16 кН/м3;
Утеплитель
минвата δ=160 мм,
=1.5
кН/м3;
Пароизоляция
g=0,1 кН/м2;
Железобетонная
плита перекрытия δ=220 мм, g=3,2 кН/м2.
Тип чердачного перекрытия
I
тип Дощатый
пол δ = 29 мм,
= 5 кН/м3;
Лаги
80х50 мм; S = 400 мм,
= 5 кН/м3;
Звукоизоляционные
прокладки ДВП 80х25 мм;
S = 400 мм,
= 7 кН/м3;
Железобетонная
плита перекрытия δ = 220 мм, g = 3,2 кН/м2.
II
тип Линолеум
на мастике δ = 5 мм,
= 11 кН/м3;
Стяжка
на цементном растворе δ =15 мм,
= 20 кН/м3;
Керамзитобетон
δ = 50 мм,
= 8 кН/м3;
Железобетонная
плита перекрытия δ = 220 мм, g = 3,2 кН/м2.
Состав междуэтажного перекрытия
g
= 3,2 кН/м2.
0,000
-0.750
-0.460
b
Расчетно-графическая работа
по дисциплине "Строительных конструкций" по разделу "Железобетонные конструкции" для специальности № 270103 "СиЭЗиС".
Цель расчетно-графической работы - закрепление и углубление теоретических знаний, и приобретение учащимися самостоятельных навыков в расчетах и конструировании несущих элементов зданий с использованием нормативных, справочных источников и учебной литературы.
В состав работы входят: графическая часть и пояснительная записка.
1.ГРАФИЧЕСКАЯ ЧАСТЬ задания разрабатывается в виде рабочих чертежей проектируемых конструкций на чертежной бумаге формата А1 (594841 мм) или на нескольких форматах А3 (297х420 мм) и содержит:
расчетные схемы проектируемых элементов (М1:10);
опалубочные и сборочные чертежи (М1:20,1:50);
арматурные чертежи (М1:20,1:50);
чертежи арматурных изделий (М1:10,1:20,1:50);
узлы и детали (М1:5,1:10);
спецификацию арматурных изделий и выборку арматурных стержней по классу.
2. ПОЯСНИТЕЛЬНАЯ ЗАПИСКА к заданию должна быть написана на листах писчей бумаги стандартного формата А4 (297210 мм). Ориентировочный объем пояснительной записки 15-20 листов, ее текст необходимо снабдить эскизами и чертежами.
Литература
В.И. Сетков, Е.П. Сербин. Строительные конструкции. –М.: ИНФРА-М, 2005.
А.П. Мандриков. Примеры расчета железобетонных конструкций. -М.:Стройиздат, 1989.
В.В. Доркин. Сборник задач по строительным конструкциям. -М.:Стройиздат, 1986.
СНиП 2.01.07-85*. Нагрузки и воздействия.
СНиП 2.03.01-84*. Бетонные и железобетонные конструкции.
СНиП 2.02.01-83. Основания зданий и сооружений.
А.Ф. Гаевой, С.А. Усик. Курсовое и дипломное проектирование. -Л.:Стройиздат, 1987.
На каждом листе пояснительной записки (кроме первого) выполняется основная надпись. Форму и заполнение смотрите на данном листе.
-
РГР 270103 - СК 09
