1. Дизельные

Специальное дизельное топливо впрыскивается в цилиндр под высоким давлением. Горючая смесь образуется (и сразу же сгорает) непосредственно в цилиндре по мере впрыска порции топлива. Воспламенение смеси происходит под действием высокой температуры воздуха, подвергшегося сжатию в цилиндре.

2. Газовые

Двигатель, сжигающий в качестве топлива углеводороды, находящиеся в газообразном состоянии при нормальных условиях:

• смеси сжиженных газов — хранятся в баллоне под давлением насыщенных паров (до 16 атм). Испарённая в испарителе жидкая фаза или паровая фаза смеси ступенчато теряет давление в газовом редукторе до близкого атмосферному, и всасывается двигателем во впускной коллектор через воздушно-газовый смеситель или впрыскивается во впускной коллектор посредством электрических форсунок. Зажигание осуществляется при помощи искры, проскакивающей между электродами свечи.

• сжатые природные газы — хранятся в баллоне под давлением 150—200 атм. Устройство систем питания аналогично системам питания сжиженным газом, отличие — отсутствие испарителя.

• генераторный газ — газ, полученный превращением твёрдого топлива в газообразное. В качестве твёрдого топлива используются:

  • уголь

  • торф

  • древесина

7. Газодизельные

Рис. 8.2

Двухтактный цикл

Рис. 8.3

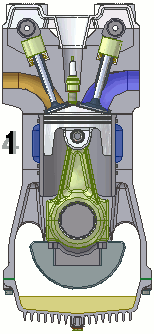

Схема работы четырехтактного двигателя, цикл Отто 1. впуск 2. сжатие 3. рабочий ход 4. выпуск

Основная порция топлива приготавливается, как в одной из разновидностей газовых двигателей, но зажигается не электрической свечой, а запальной порцией дизтоплива, впрыскиваемого в цилиндр аналогично дизельному двигателю.

1. Роторно-поршневой

• Комбинированный двигатель внутреннего сгорания — двигатель внутреннего сгорания, представляющий собой комбинацию из поршневой (роторно-поршневой) и лопаточной машины (турбина, компрессор), в котором в осуществлении рабочего процесса участвуют обе машины. Примером комбинированного ДВС служит поршневой двигатель с газотурбинным наддувом (турбонаддув).

• RCV - двигатель внутреннего сгорания, система газораспределения которого реализована за счёт вращения цилиндра. Цилиндр совершает вращательное движение попеременно проходя впускной и выпускной патрубок, поршень при этом совершает возвратно-поступательные движения.

Устройство двигателя четырехкратного двигателя скутера.

Ведущая звездочка, установленная на коленвале, через цепь обеспечивает вращение распределительного вала, который находится в головки цилиндра. Распределительный вал отвечает за открытие и закрытие клапанов впуска и выпуска, которые зависят от положения поршня. На этом вале находятся, так называемые, кулачки, которые подключают коромысла клапанов.

Рис.8.4 Устройство.

Клапаны открываются при нажатии на них коромыслами. Тепловой зазор, который находится между клапаном и регулировочным болтом коромысла, должен быть достаточно большим, чтобы, при расширенном от нагревания металле, клапаны продолжали плотно закрывать впускной или выпускной каналы. Существующая разница зазоров на впускном и выпускном клапанах объясняется тем, что впускной клапан нагревается, а значит и расширяется, меньше, чем выпускной, из-за того, что топливная смесь холоднее выхлопных газов.

Цикл Отто — термодинамический цикл, описывающий рабочий процесс двигателя внутреннего сгорания с воспламенением сжатой смеси от постороннего источника энергии, цикл бензинового двигателя. Назван в честь немецкого инженера Николауса Отто.

Идеальный цикл Отто состоит из четырёх процессов:

p-V диаграмма цикла Отто

• 1—2 адиабатное сжатие рабочего тела;

• 2—3 изохорный подвод теплоты к рабочему телу;

• 3—4 адиабатное расширение рабочего тела;

• 4—1 изохорное охлаждение рабочего тела.

КПД цикла Отто , где  — степень сжатия,

—показатель адиабаты.

Идеальный цикл лишь приблизительно описывает процессы, происходящие в реальном двигателе, но для технических расчётов в большинстве случаев точность такого приближения удовлетворительна.
