До 90-х годов площадь сложных кристаллов увеличивалась на 14% в год

Стоимость масок при массовом производстве

Технологическаянорма

Технологическая норма λ – это минимальный размер топологических элементов интегральныхсхем, изготовлениекоторыхгарантировановыбраннойтехнологией.

Соответствующий ряд параметров технологических норм исторически имеет следующий вид:

0.5 мкм..0.35..0.25..0.18..0.13(130 нм)..90..60..45..32..22..16..10..8..5нм…

Технологическаянорма

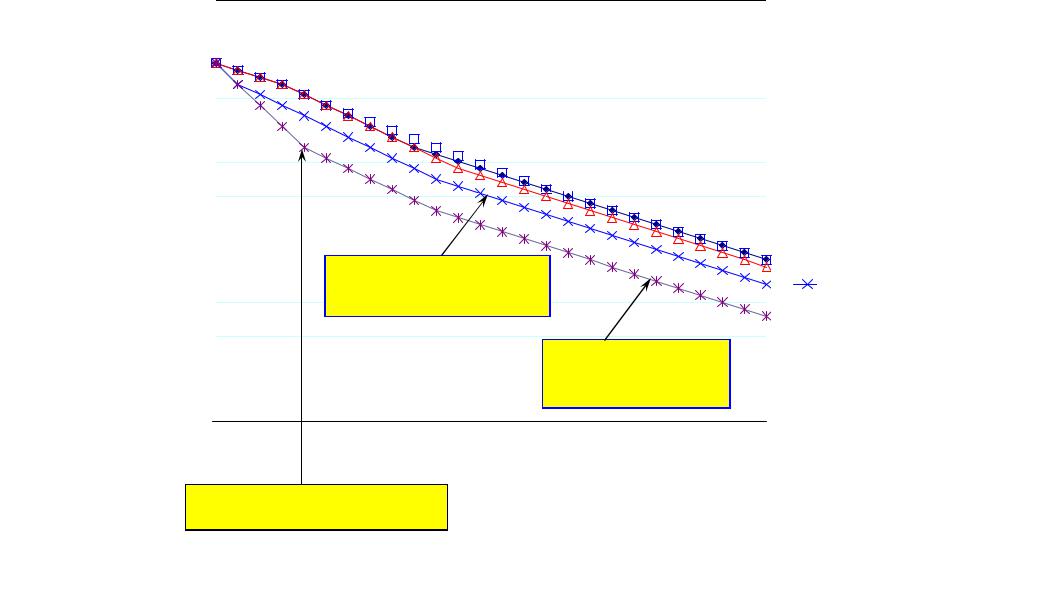

2005 ITRS Product Technology Trends -

HalfПРОГНОЗ-Pitch, GateITRS,-Length2005



1000.0











Длин











а













затво











ра,по 100.0











Length-













луша











Gate













г,нм











Pitch,

(nm)











Half-













Product

10.0



Технологическая











норма



























Физическая длина













затвора





1.0













1995

2000

2005

2010

2015

2020

ГодYear производстваof Production

1999г - Начало эры нанотехнологии (<100нм)

DRAMДинамическиеM1 1/2 Pitch

ЗУПВ, полушаг

МикропроцессорыMPU M1 1/2 Pitch ,

(2.5-year cycle)

полушаг

ФлэшFlash-Polyпамять1/2,Pitch

полушаг

Микропроцессоры,

MPU Gate Length -

литографическая

Printed

длина затвора

МикропроцессорыMPUGate Length - ,

Physical

физическая длина затвора

Правила масштабирования

Основная идея масштабирования – это уменьшение геометрических размеров транзисторов с сохранением его функциональных и параметрических характеристик. В частности, необходимо, чтобы при масштабировании сохранялись ВАХ транзисторов.

IBM Роберт Деннард (R. H. Dennard)

В 1974 г. Р. Деннардопубликовал статью о масштабировании «Scaling Paper»

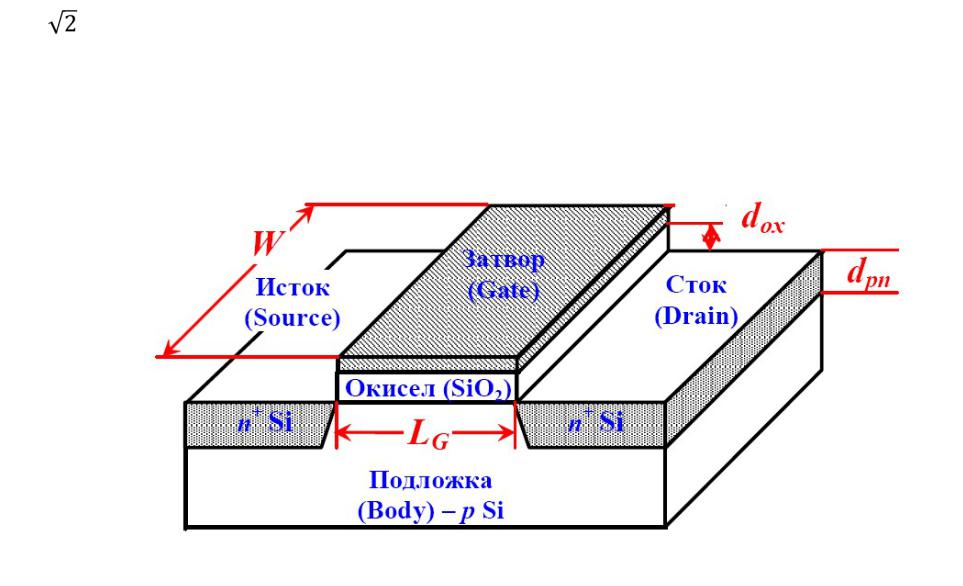

Классическая теория масштабирования, предложенная Р. Денардом, предполагает масштабирование всех геометрических размеров МДП-транзисторов (длины LG и ширины WG затвора, толщины подзатворного диэлектрика dox, глубины залегания p-n – перехода dpn), а также размеров межсоединений, исходя из принципа постоянства напряженности электрического поля (F, от англ. field). Численной характеристикой масштабирования являетсябезразмерный масштабный фактор k.

Законы масштабирования МОПтранзисторов

Основная идея масштабирования

– уменьшение геометрических размеров приборов с сохранением некоторых функциональных и параметрическихинвариантов.

Численной характеристикой масштабирования является безразмерный масштабный фактор k

VD =const,

F =VD*k,

P = (VD·k)2

Технологическаянорма

Технологическая норма λ – это минимальный размер топологических элементов интегральныхсхем, изготовлениекоторыхгарантировановыбраннойтехнологией.

Соответствующий ряд параметров технологических норм исторически имеет следующий вид:

0.5 мкм..0.35..0.25..0.18..0.13(130 нм)..90..60..45..32..22..16..10..8..5нм…

Элементнаябаза наноэлектроники

Лекция4

Токи утечки в наноэлектронных структурах

Динамическая мощность Статическая мощность

Технологическая норма

Блокировка тока может осуществляться только за счет создания потенциальных барьеров между узлами (сток, исток, затвор, подложка). Таковыми барьерами являются, в частности:

подзатворный окисел;

потенциальный барьер между стоком и истоком;

барьер pn-перехода между стоком (истоком) и подложкой.

Возможность термоактивационного переброса носителей через барьер и их квантовомеханического подбарьерного туннелирования определяет появление статических токов утечки между электродами транзисторов.
