Raschetka_Bazhin_epifanov

Министерство цифрового развития, связи и массовых коммуникаций

Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Факультет «Радио и телевидение»

Кафедра «Радиооборудование и схемотехника»

Отчёт по расчётной работе

по теме «Расчёт усилителя мощности»

Выполнил:

Студент БРА2101

Епифанов Г. Ю

Проверил:

Бажин А.В.

Москва 2024

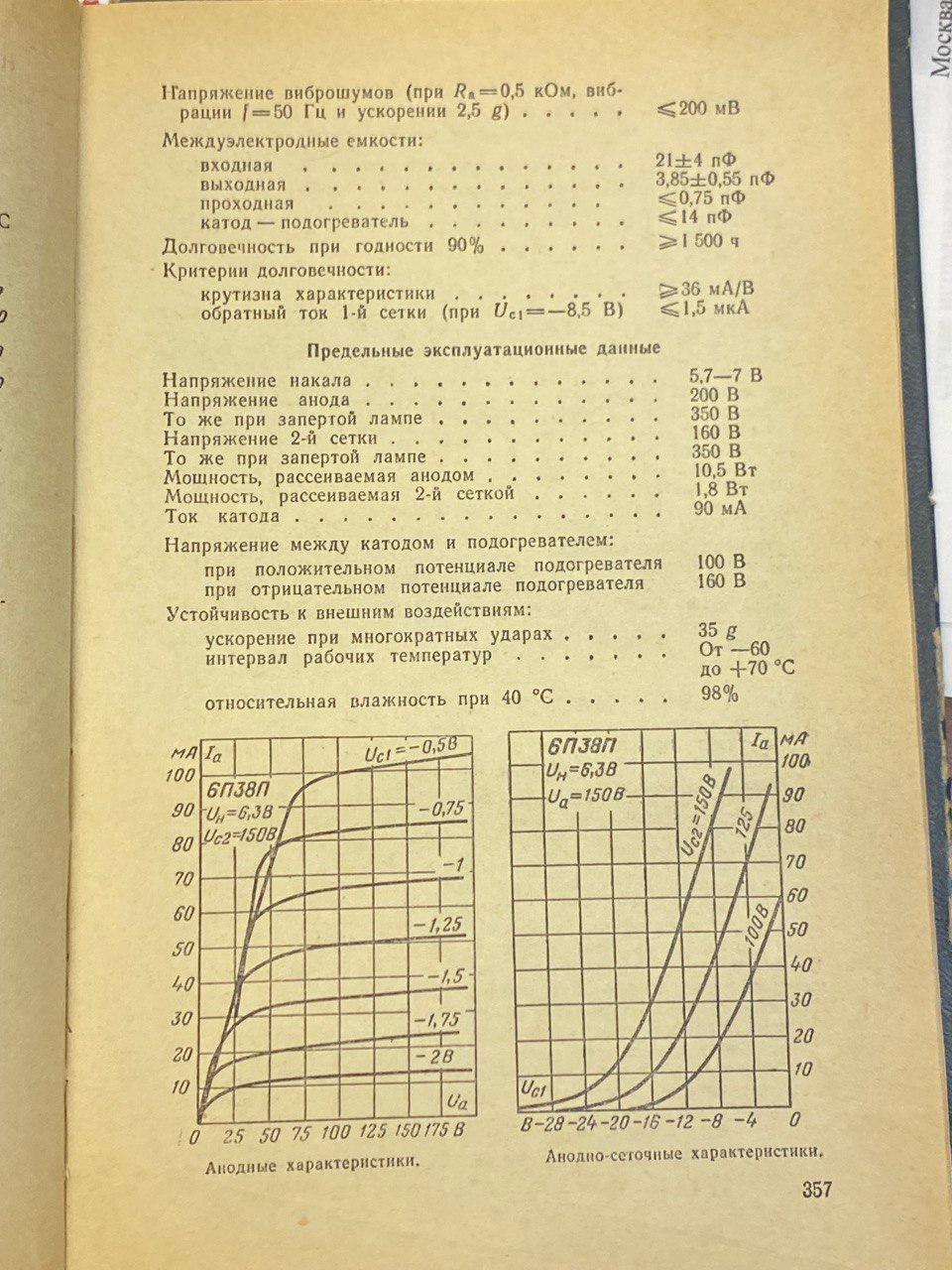

1. Данные для расчёта: Лампа 6П38П

Рассмотрим ВАХ и построим кривую, определяющую максимальную мощность Ра = 10,5 Вт и Uamax=200 В

По методу «остаточного напряжения» найдем положение рабочей точки:

Параметры рабочей точки:

Uрт =112.5 В Iрт = 65 мА UсмРТ = -1В

I0 = 135 мА U0 = 225 В

Из полученных данных найдем значение Rк, Raэкв, Cк, Ктр:

Ом

Ом Пусть fн=10 Гц и Rн = 4 Ом Шунтирующая емкость:

Коэффициент трансформации:

Найдем Lmin первичной обмотки выходного трансформатора:

Расчет тока анода:

Рассчитаем каскад предварительного усиления на триоде 6Н14П.

Ua кр = 300 В;

P = 1.5 Вт

Uрт = 170В

Iрт = 9мА

Uсрт = -5

Io = 18.5мА

Uo = 320В

Первая точка пересечения показывает напряжение примерно 150В.

Вторая точка пересечения показывает напряжение приемерно 190В.

Следовательно на выходе предоконечного каскада мы получим примерно 40В.

Из полученных данных найдем значение Rк, Raэкв, Cк, Ктр:

Ом

Ом Пусть fн=10 Гц и Rн = 4 Ом Шунтирующая емкость:

Коэффициент трансформации:

Найдем Lmin первичной обмотки выходного трансформатора:

Расчет тока анода:
