МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордера Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ»

(МТУСИ)

Кафедра "Радиооборудование и схемотехника"

Лабораторная работа № 1

«Исследование УЗМЧ на электронных лампах»

Выполнили:

Студенты группы БРА2101

Проверил:

Ст. преп. Бажин А.В.

Москва 2024

Цель работы

Изучить принципы, действия и основные технические характеристики трансформаторных двухтактных, оконечных усилителей мощности звуковой частоты; ознакомиться с основами расчета указанных каскадов и методикой машинного эксперимента по определению основных технических показаний этих усилителей

Выполнение

Рисунок 1 — Схема УЗМЧ

Определение режима работы УЭ по постоянному току

Таблица 1 — постоянные напряжения в схеме УЗМЧ

Uск(X4)

Uак(X4)

Uск(X5)

Uак(X5)

Uск(X3)

1.938p

47.216

22.053

82.443

-32.331f

Uак(X3)

Uэкр.к(X3)

Uак(X6)

Uск(X6)

Uэкр.к(X6)

120

120

120

-32.331f

120

Таблица 2 — постоянные токи в схеме УЗМЧ

Iа(X4)

Iа(X5)

Iа(X3)

Iа(X6)

Iэкр(X3)+Iэкр(X6)

Iкат(X3+X6)

240.213u

469.457u

25.523m

25.523m

5.143m

56.19m

Iэкр(X3)+Iэкр(X6)=Iпит-Iа(X4)-Iа(X5)-Iа(X3)-Iа(X6)=

=56.899m-240.213u-469.457u-25.523m-25.523m=5.143m

Определение коэффициентов усиления и граничных частот АЧХ

Рисунок 2 — Окно пределов анализа

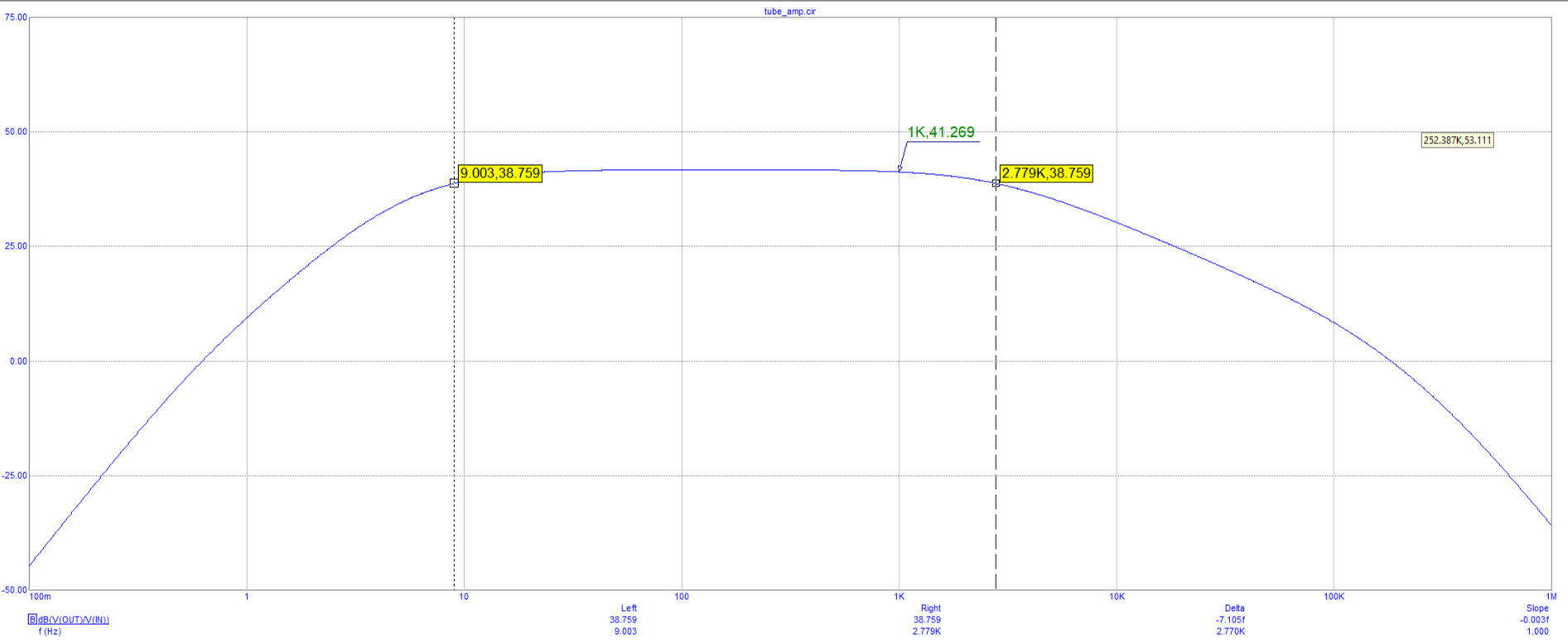

Рисунок 3 — Амплитудно-частотная характеристика УЗМЧ

Таблица 3 — Коэффициент усиления и граничные частоты

Ku ср

Fгр нч

Fгр вч

38.759

9.003

2.779K

Определение формы токов и напряжения в усилителе

Рисунок 4 — Окно пределов анализа напряжения

Рисунок 5 — Графики входного (синяя кривая) и выходного (зеленая кривая) напряжений

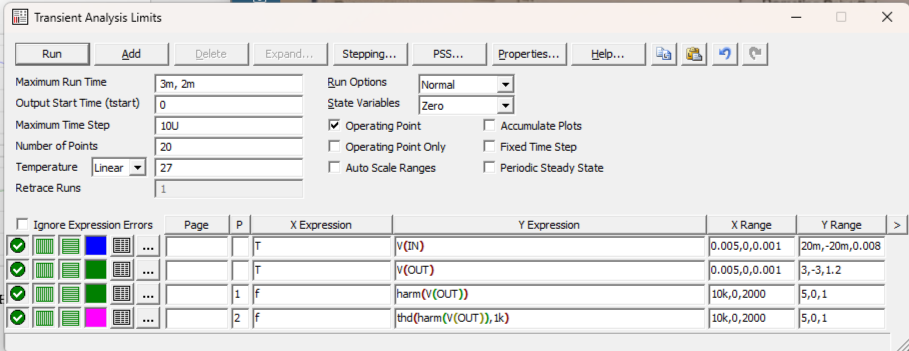

Рисунок 6 — Окно пределов коэффициента гармоник

Рисунок 7 — График коэффициента гармоник выходного напряжения

Таблица 4 — Напряжения и коэффициент гармоник

Um вх

Um вых

9.99m

1.15

1.14

Рисунок 8 — Окно пределов анализа переменных токов

Рисунок 9 — Графики переменных токов в катушке L1 (синяя кривая), в катушке L2 (зеленая кривая) и в резисторе RLOAD (красная кривая)

Таблица 5 — Переменные токи в схеме УЗМЧ

Imа(X3)

Imа(X6)

Imа(RLOAD)

28.03m

-23.02m

49.33m

Определение КПД

Рисунок 10 — Окно пределов анализа КПД

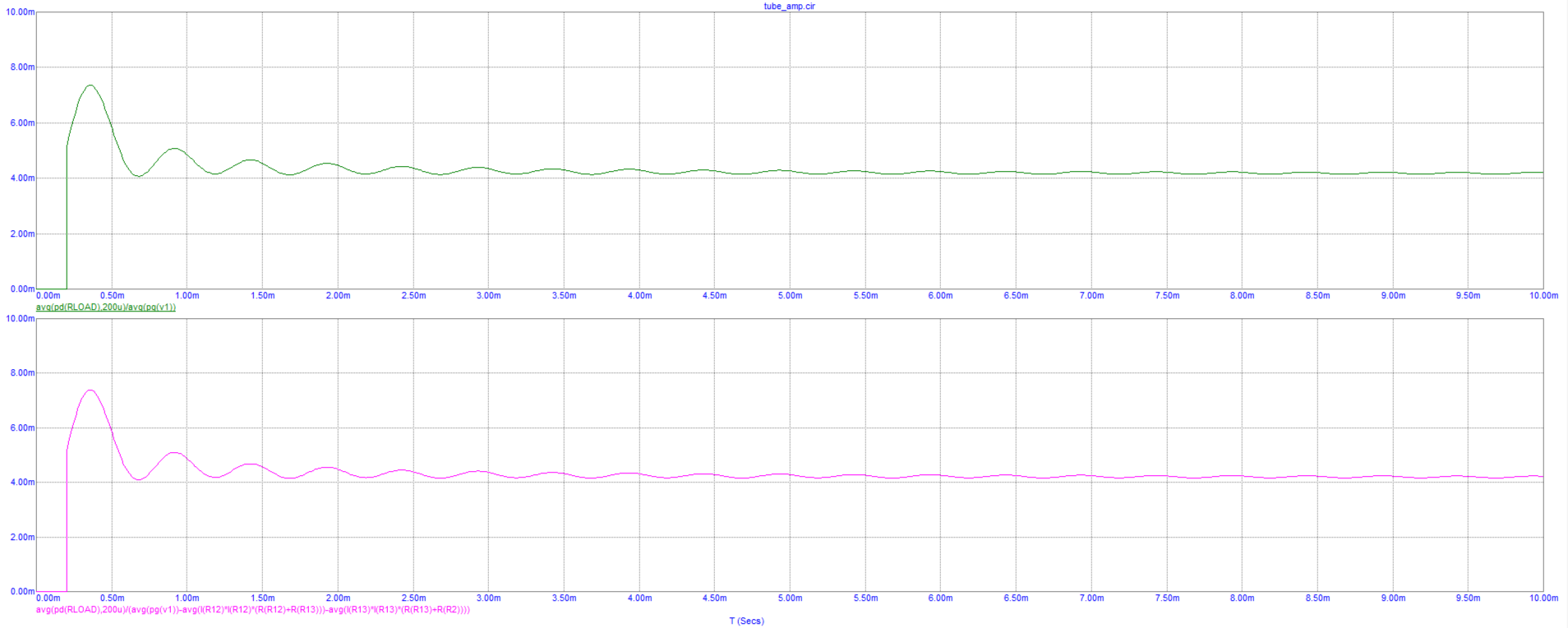

Рисунок 11 — КПД усилителя

Таблица 6 — КПД

КПД1

КПД2

4.2m

4.23m

Вывод

В данной работе были изучены принципы и характеристики трансформаторных двухтактных, оконечных усилителей мощности звуковой частоты.
