МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордера Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ»

(МТУСИ)

Кафедра "Радиооборудование и схемотехника"

Лабораторная работа № 2

Выполнил:

Студент группы БРА2101

Проверил:

Ст. преп. Бажин А.В.

Москва 2024

Цель работы

Снятие проходных и выходных ВАХ усилителя на лампе 6П7С

Выполнение

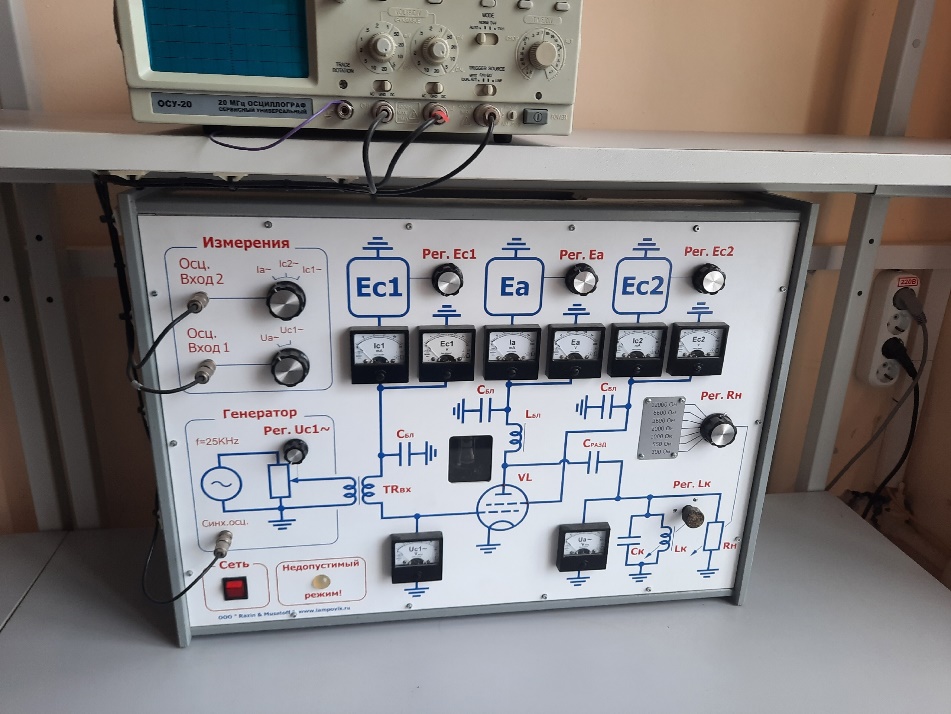

Рисунок 1 — Лабораторный стенд

Снятие проходных ВАХ

Uc2.1=300 В

Uc1, В

-30

-29

-27.5

-26

-25

-24

-22.5

-21

-20

-19

Ia, мА

30

35

40

45

50

55

65

70

75

85

Uc2.2=250 В

Uc1, В

-30

-28

-26

-24

-22

-20

-18

-16

-14

-13

Ia, мА

10

18

25

30

38

45

55

68

75

80

Снятие выходных ВАХ

Uc1=-15 В

Uс2.1=200 В

Uс2.2=250 В

Ua, В

300

280

260

240

220

200

180

160

150

Ia1, мА

39

37

36

36

36

35

35

35

35

Ia2, мА

70

69

69

67.5

67

67

65

63

62.5

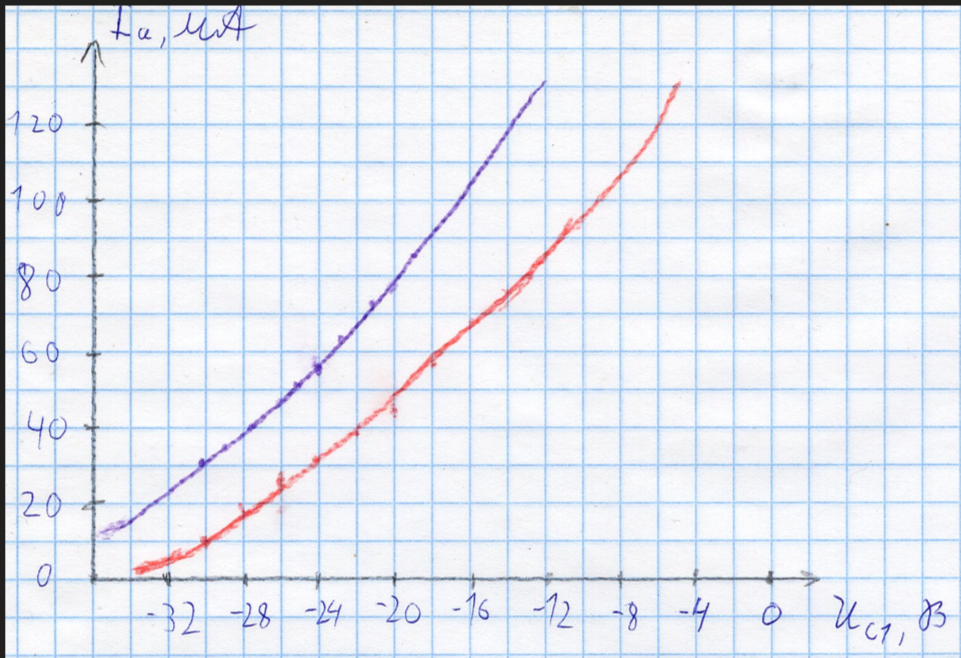

Рисунок 2 — Проходные вольтамперные характеристики лампы

Фиолетовая кривая — ВАХ при Uc2=300 В; Красная — ВАХ при Uc2=250 В

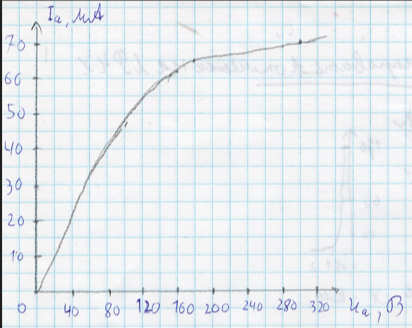

Рисунок 3 — Выходные вольтамперные характеристики лампы при Uэ=200 В

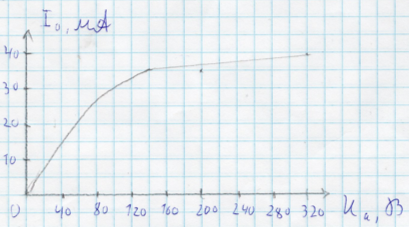

Рисунок 4 — Выходные вольтамперные характеристики лампы при Uэ=250 В

Вывод

В данной работе было осуществлено исследование и определение характеристик усилителя на лампе 6П7С
