Т ермометры расширения

Принцип действия прибора основан на способности термометрических сред менять свой объем при изменении температуры в замкнутом контуре. Стеклянные жидкостные термометры состоят из двух основных частей: резервуар (1) с термометрической жидкостью и соединенный с ним капиллярной трубкой (2), а также пластинки (3) с нанесенной на нее шкалой. В качестве термометрических жидкостей используют толуол (диапазон от 90 до 30), ртуть (от -30 до +500) и полиметилсилоксан (от -60 до +200).

Основными недостатками стеклянных жидкостных термометров является малая механическая прочность(хрупкость); плохая видимость шкалы и трудность отсчета; невозможность автоматической записи показаний и передачи их на расстояние; невозможность ремонта; большая инерционность; плохая видимость ртути в капилляре.

Достоинством стеклянных жидкостных термометров является простота употребления и достаточно высокая точность измерений.

Термосопротивление

Основные материалы, из которых изготавливается термосопротивление:

• Медь (диапазон измерения от -200 до +200)

• Платина (от -260 до +1100)

Типы медных и платиновых ТС:

• Платиновые: 1П, 10П, 50П, 100П, 500П

Ч исло ТС (П-платина, М-медь)

Принцип действия термосопротивлений основан на свойстве применяемых в них проводниковых материалах, химически чистых платины или меди, изменять свое электрическое сопротивление под действием изменения температуры. Термосопротивление состоит из слюдяной пластинки (5) или каркаса с зубчатой нарезкой и намотанной на нее проводниковой проволокой, диаметр проволоки от 0,05 до 0,08 мм.

Преимущества прибора это: возможность градуировки термометра в значительный диапазоне на любой температурный интервал; высокая степень точности измерения температуры; возможность расположения вторичного измерительного прибора на значительном расстоянии от места измерения температуры; централизация контроля температуры путём присоединения нескольких термометров к одному измерительному прибору.

Недостатки прибора: необходимость постороннего источника питания; значительную длину чувствительного элемента, не позволяющую измерить температуру в заданной точке; разрушаемость при вибрациях (платиновых термометров)

Вторичными приборами термосопротивлений являются лагометры и автоматически уравновешенные мосты. Выходным сигналом термосопротивлений является электрическое сопротивление [Ом].

Л агометры

Принцип действия лагометра основан на измерении отношения токов проходящих в двух параллельных цепях питаемых от постороннего источника. В каждую цепь включено по одной рамке, таким образом ток от источника питания разветвляясь проходит по двум цепям. В первой цепи через постоянное сопротивление и обмотку рамки, во второй цепи через термосопротивление и обмотку другой рамки. Значения тока в цепи обратно пропорционально сопротивлению плеч лагометра. Токи, проходящие по рамкам, создают вращающие моменты, действующие на рамки в противоположном направлении.

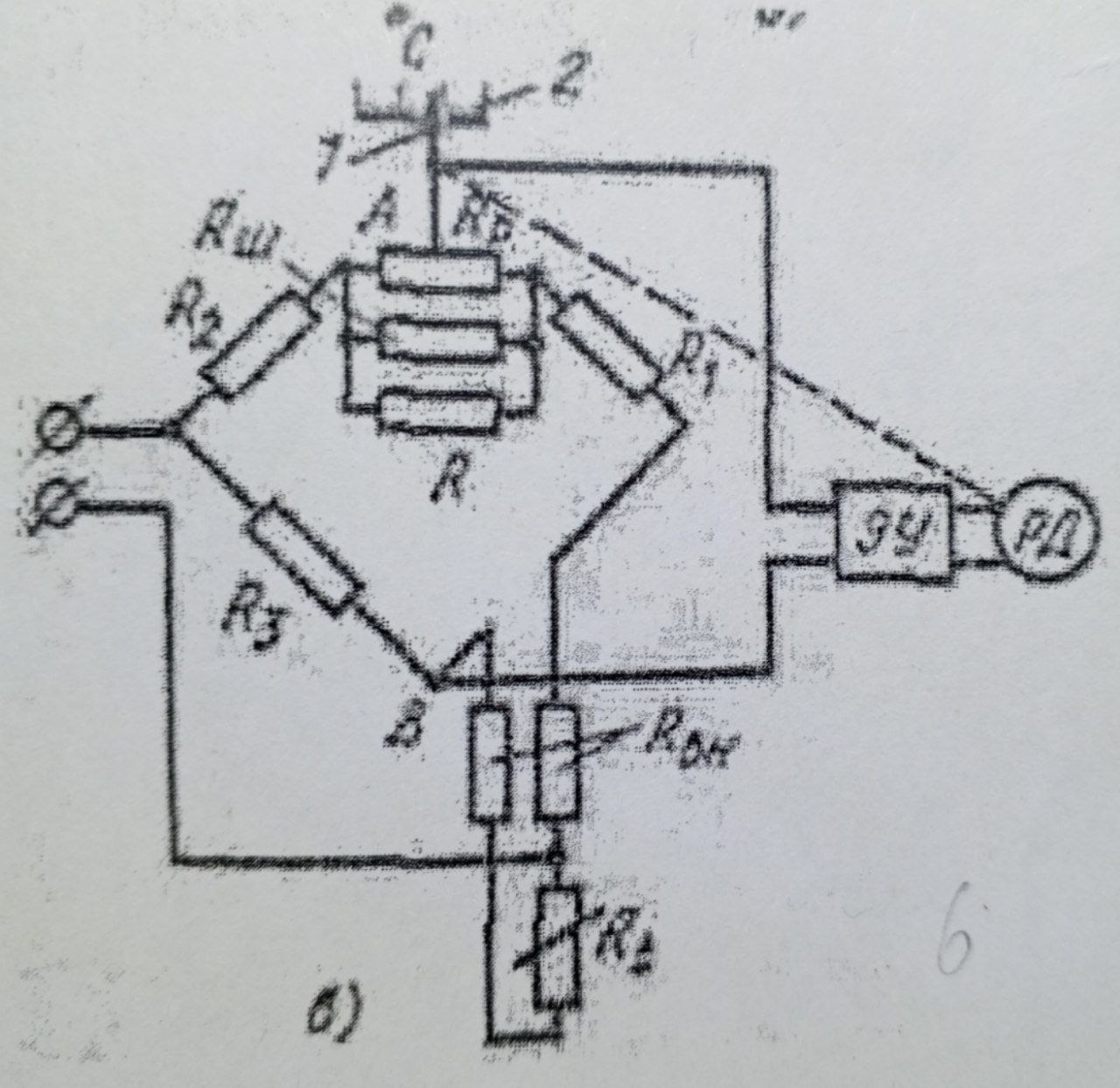

Автоматически уравновешенные мосты

Принцип действия прибора основан на нулевом методе измерений равновесие или баланс моста наступает при отсутствии разности потенциалов между точками А и В. В этом случае стрелка нуль прибора установится на нулевой отметке.
