Датчики технологических параметров и измерительные приборы Измерительные приборы давления
Давление - физическая величина, определяемая отношением силы действующей перпендикулярно поверхности, прощали этой поверхности. (P= F/S)
Давление
является одной из основных физических
величин, определяющей термодинамическое
состояние веществ и ход технологических
процессов. Единицами измерения давления
являются кгс/см2; Па; мм ртутного столба;
мм водного столба, атмосферы, бары.

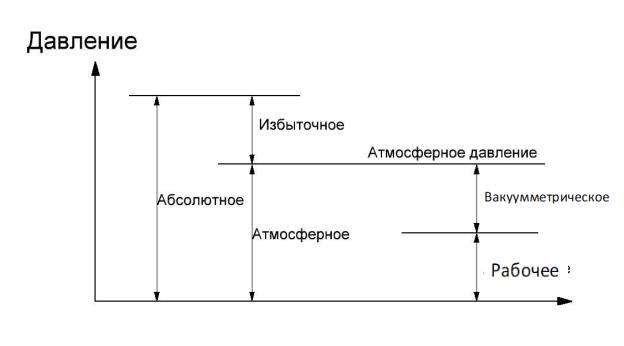

Атмосферное давление (Ратм.) - гидростатическое давление, оказываемое атмосферой на все находящиеся в ней предметы
Абсолютное давление (Pабс.) - полное давление с учетом давления атмосферы, отсчитываемое от абсолютного нуля
Избыточное давление (Ризб.) - давление сверх атмосферного, отсчитывается от условного нуля, за который принимается атмосферное давление.
Вакуумметрическое давление (Рвак.) - давление в закрытом контуре после откачки воздуха, а таком случае абсолютное давление становится ниже атмосферного.
Для измерения избыточного давления пара газа или жидкости применяют манометры или измерительные преобразователи. Для измерения небольших давлений и вакуума - напоромеры тягомеры или тягонапоромеры; для измерения вакуума - вакуумметры. Для измерения давления и вакуума - мановакуумметры.
Деформационные манометры
Основан
на измерении и преобразовании измеряемой
величины давления, перемещения или
усилия стрелки. Создаваемое при деформации
чувствительного элемента. В таких
приборах измеряемое давление
уравновешивается силами упругого
противодействия чувствительного
элемента, деформация которого
пропорциональна измеряемому параметру
через рычаги и передаточные механизмы
передается на стрелку или перо. При
снятии давления с приборов чувствительный
элемент возвращается в исходное положение
под действием упругой деформации. В
качестве чувствительных элементов д
ля
деформационных манометров применяют:
а
)
одновитковая трубчатая пружина
б) сильфон
в) мембранная коробка
г) многовитковая трубчатая пружина
д) вялая мембрана
е) жесткая мембрана

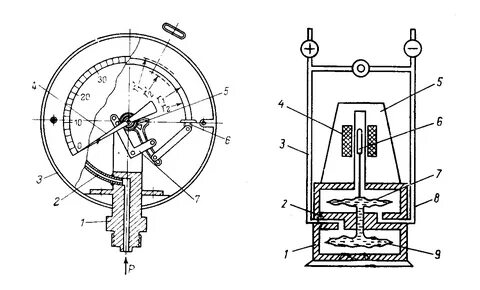

В трубчатопружинном манометре чувствительным элементом является полая одновитковая трубчатая пружина или трубка бурдона (2), представляющая собой трубку овального или электрического сечения, согнутую по дуге окружности 180-270 градусов. Маленькая ось эллипса трубки меньше по радиусу большой оси, что сказывается на принципе работы. Один конец трубчатой пружины жестко закреплен к держателю (1), укрепленному винтами в круглом корпусе (3) манометра. Держатель имеет резьбовой ниппель, предназначенный для крепления прибора на трубопроводе или аппарате. Свободный конец пружины поводком связан с придаточным механизмом (7), состоящим из зубчатого сектора и сцепленной с ним шестеренке, на ось которой насажена стрелка (4), для устранения мертвого хода стрелки, вызванного люфтами в соединениях механизм снабжен упругой многовитковой волосковой пружиной (5). Внутренний конец волоска крепится на ось стрелки, а внешний на неподвижную плату механизма. Под действием давления среды, сообщающееся с внутренней полостью пружины пружина несколько распрямляться. Свободный конец её тянет за собой поводок, который через передаточный механизм вызывает перемещение стрелки по шкале прибора. При раскручивании трубчатой пружины эллиптическое сечение её стремится перейти в круглое, то есть она надувается.
