Погрешности и их виды

По способу выражения:

• Абсолютная

• Относительная

• Приведенная

По характеру проявления:

• Случайная

• Систематическая

• Грубая

По источнику возникновения:

• Методическая

• Инструментальная

• Субъективная

По условиям измерений:

• Основная

• Дополнительная

По соотношению быстродействия СИ и скорости изменения физической величины:

• Статическая

• Динамическая

Погрешность - это отклонение измеренного значения от истинного значения измеряемой величины

Абсолютная погрешность - это взятая по модулю разность результата измерения и истинного значения измеряемой величины.

Относительная погрешность - отношение абсолютной погрешности к истинному значению измеряемой величины

Приведенная погрешность - отношение абсолютной погрешности к базовому нормирующему значению

Метрологические характеристики средств измерений

Техническое средство является средством измерения тогда, когда оно имеет нормированные метрологические характеристики. Средства измерения регистрируются в государственном реестре средств измерений.

Диапазон измерений — область значений измеряемой величины, для которой нормированы допускаемые погрешности измерительного прибора.

Диапазон показаний — размеченная область шкалы измерительного прибора, ограниченное ее начальным и конечным значениями, то есть указанными на ней наименьшим X_min и наибольшим X_max возможными значениями измеряемой величины. (Он может быть шире диапазона измерений.)

Предел измерений — наибольшее и наименьшее значение диапазона измерений.

Диапазон частот — полоса частот, в пределах которой погрешность прибора, полученная при изменении частоты сигнала, не превышает допускаемого предела.

Градуировочная характеристика — зависимость, определяющая соотношение между сигналами на выходе и входе средства измерений в статическом режиме.

Чувствительность по измеряемому параметру — отношение изменения сигнала на выходе измерительного прибора к вызвавшему его изменению измеряемой величины.

Время измерения — время, которое требуется для определения значения измеряемой величины с заданной погрешностью.

Разрешающая способность — минимальная разность двух значений измеряемых однородных величин, которая может быть различима с помощью прибора.

Быстродействие — максимальное число измерений в единицу времени, выполняемых с нормированной погрешностью.

Показание — значение измеряемой величины, определяемое по отчетному устройству прибора и выраженное в единицах этой величины.

Средства измерения —

Мера —

Измерительные преобразователи —

Измерительный прибор —

Измерительная установка —

Измерительная система —

Классы точности средств измерений

Класс точности — обобщенная характеристика средств измерений, определяемая пределами допускаемых основных и дополнительных погрешностей, а также другими свойствами средств измерений, влияющими на точность, значения которых устанавливают в соответствующих стандартах.

По способу обработки сигнала приборы делятся на:

• Аналоговые

• Цифровые

Категории приборов:

• Показывающие (допускают только отсчитывание показаний)

• Регистрирующие (автоматически регистрируют данные)

Стандартный ряд классов точности:

1. Рабочие классы точности (6,0; 4,0; 2,5; 1,5)

2. Контрольные классы точности (0,1; 0,01; 0,05)

3. Образцовые классы точности (0,6;0,5;0,4;0,2)

4. Э талонные классы точности (0,005)

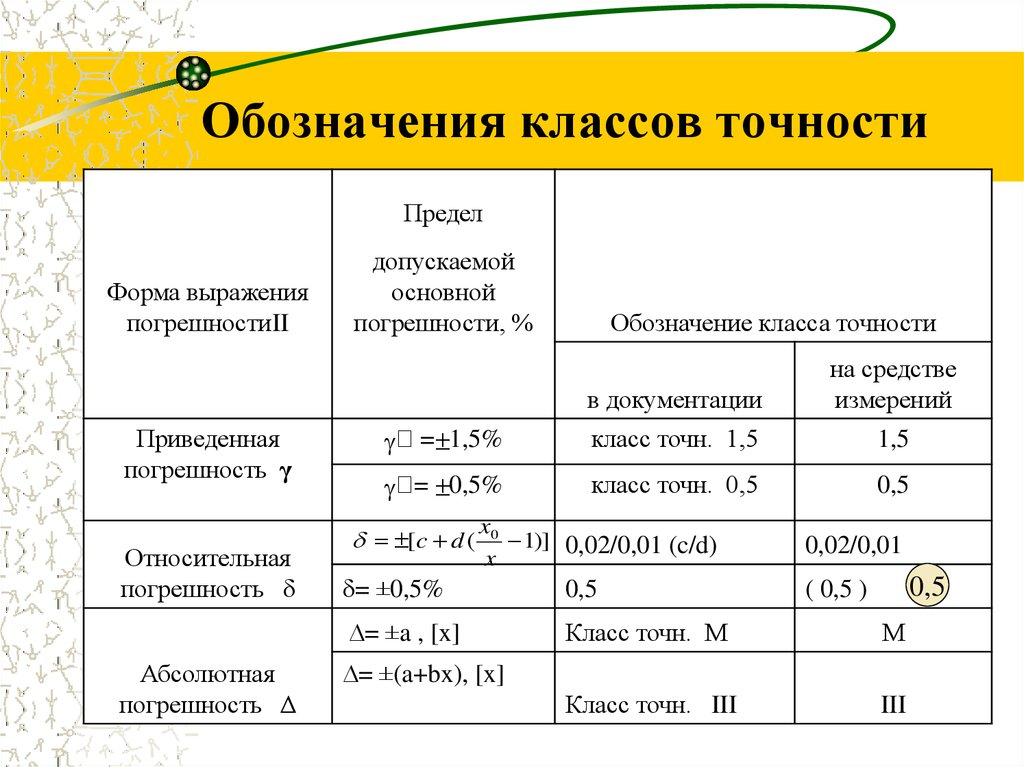

Обозначения классов точности

Нормальные условия – это условия, при которых достигается максимальная точность измерительного прибора.

Температура окружающей среды – (293±5) К

Относительная влажность – (65±15) %

Атмосферное давление – (100±4) кПа, (750±30) мм. рт. ст.

Напряжение питающей электрической цепи – (220±4,4) В

Частота питающей электрической цепи – (50±0,5) Гц

Проверка средств измерений – установление органом государственной метрологической службы (или другим официально уполномоченным органом, организацией) пригодности средств, а измерений к применению на основе экспериментально определяемых метрологических характеристик и подтверждения их соответствия обязательным требованиям.
