Схемы блокировки
Автоматическая блокировка предотвращает неправильное включение различного оборудования и выход его из строя. Такие схемы предназначены как для обеспечения безопасности оборудования, так и для предотвращения производственного травматизма. Важным отличием схем блокировки от схем автоматической защиты состоит в том, что после снятия условия блокировки процесс продолжает функционировать в штатном режиме.
С
хемы
блокировочных зависимостей электродвигателей
являются типовыми схемами автоматизации
технологических процессов.

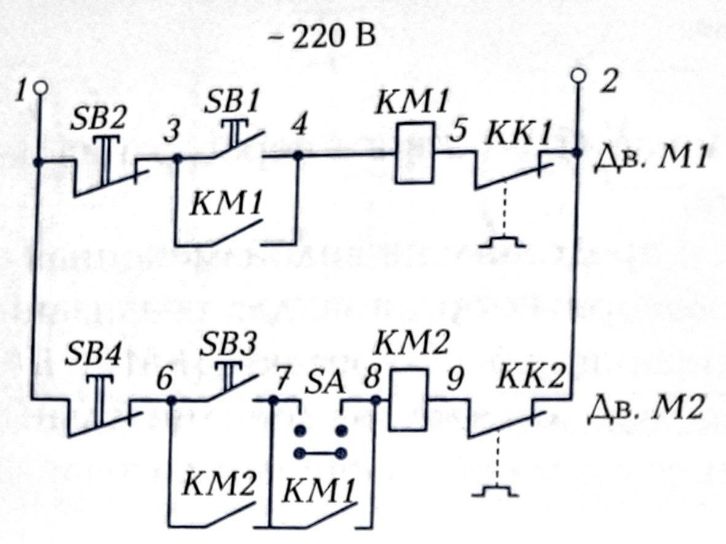

В том случае, когда требуется предотвратить возможность включения электродвигателя М2 без предварительного пуска электродвигателя М1, применяют схему, показанную на рисунке.
Контакт КМ1 магнитного пускателя КМ1 электродвигателя М1 вводится в цепь магнитного пускателя КМ2 электродвигателя М2. Только при замкнутом контакте КМ1 воздействие на кнопочный выключатель ЅВ3 приведет к включению пускателя КМ2. Универсальный переключатель SA должен при этом находиться в положении «Б» (блокировка). При отключении электродвигателя М1 нажатием кнопки ЅB2 контакт КМ1 в цепи магнитного пускателя КМ2 размыкается, отключая тем самым и электродвигатель М2. При переводе переключателя SA в положение «Р» (ручное управление) контакт КМІ блокируется, и становится возможным пуск электродвигателя М2 независимо от того, в каком состоянии находится электродвигатель М1. Этот режим необходим для опробования электродвигателя М2.
Схемы блокировочных зависимостей в технологических процессах применяют в тех случаях, когда пуск командного прибора, управляющего через клапаны подачей материальных или энергетических потоков в объект, становится возможен только после выполнения условий, обеспечивающих безопасную работу аппарата (например, в резиносмесителе - закрытие верхнего затвора, в аппарате электроокраски - закрытие дверей окрасочной камеры).
Схемы защиты
В нормальном режиме функционирования систем технологическим процессом управляет САР. Наряду с этим системы управления технологическим процессом выполняют функции сигнализации, автоматической блокировки и защиты технологических объектов в предаварийном режиме их работы.
Возможными причинами создания аварийной ситуации чаще всего являются:
внезапное прекращение снабжения сжатым воздухом пневматических приборов и регуляторов;
внезапное отключение электроэнергии, приводящее к останову основного оборудования (насосы, компрессоры и т. д.);
отклонение параметров технологического процесса от допустимых рабочих режимов и др.
Для управления технологическим процессом в предаварийном режиме используется система автоматической защиты, которая является составной частью системы управления процессом и может использоваться в двух режимах:
непрерывного контроля хода технологического процесса, реагирования только на аварийные значения регулируемого параметра;
подключения к процессу только в момент возникновения аварийной ситуации как резерв САР.
Для автоматических схем защиты объектов химической технологии характерно то, что подавляющее большинство мер защиты сводится к разовым, но экстремальным по величине показателям воздействия на защищаемый объект (или процесс). При этом исходная информация о процессе зачастую носит ярко выраженный позиционный характер.
В
зависимости от алгоритма защиты,
определяемого сложностью процесса и
многообразием аварийных ситуаций,
структурные схемы автоматических систем
защиты могут быть простыми и сложными.
В простейшем случае система строится
так, что повышение (или снижение)
параметра, по которому ведется защита,
до предельного значения вызывает
управляющее исполнительное воздействие.
Одноканальная система защиты, настроенная,
например, на повышение допустимого
значения контролируемого параметра,
р
еализует
простой алгоритм защиты.

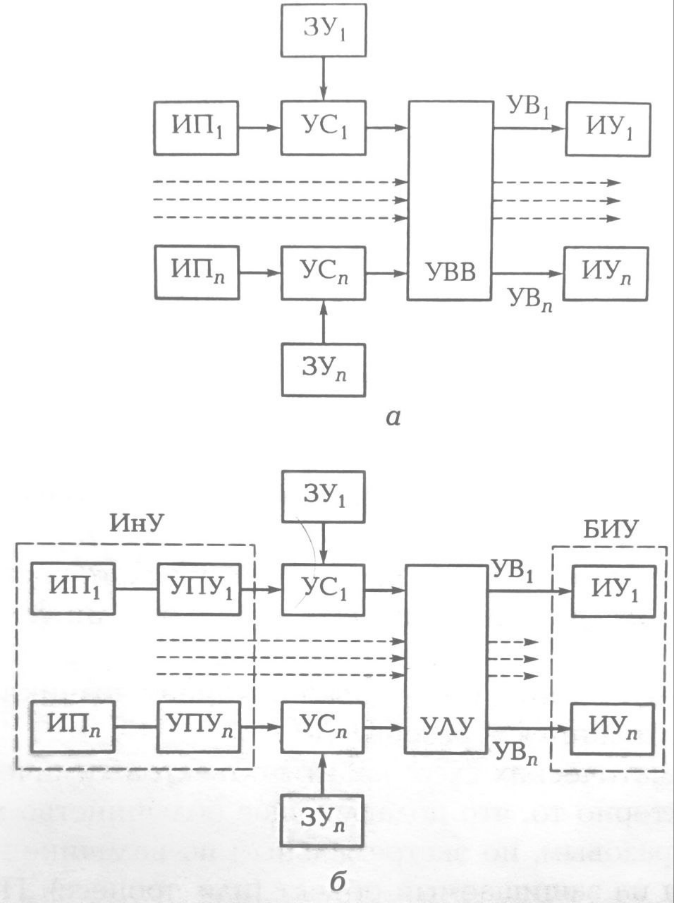

Структурная схема простой (а) и сложной (б) систем автоматической защиты представлена на рисунке.
Сигналы от измерительных преобразователей (ИП1 ... ИПn) поступают на анализаторы параметров процесса, представляющие собой устройства сравнения (УС1 ... УСn). Одновременно с этим на анализаторы поступают допустимые значения параметров процесса от задающего устройства (ЗУ1 ... ЗУn). Если какой-нибудь параметр оказался больше (или меньше) своего допустимого значения, то с соответствующего анализатора поступает сигнал в узел управляющих воздействий (УУВ), где происходит выбор управляющих (защитных) воздействий (УВ); сигналы с УУВ поступают к объекту управления через исполнительные устройства (ИУ1 ... ИУn). Исполнительных устройств может быть несколько. Таким образом, в анализаторах происходит сравнение текущих значений параметров с допускаемыми. Различные параметры могут вызывать одинаковые и разные управляющие воздействия. Узел управляющих воздействий в основном реализует логическую функцию «ИЛИ».
Защита — это вид автоматических систем предназначенных для предотвращения аварийных и чрезвычайных ситуаций в технологическом процессе, то есть основной задачей таких систем является необходимость защиты персонала и оборудования
Система автоматической блокировки - применяется для предотвращения ошибочных или не регламентированных действий персонала для обеспечения безопасности оборудования, процесса и персонала.
Схемы защиты и блокировок могут работать только в автоматическом режиме, то есть без участия оператора или человека.
