Схемы сигнализации

При автоматизации различных технологических процессов, создании системы централизованного контроля и управления, организации службы диспетчерского управления большое внимание уделяется устройствам сигнализации, предназначенным для оповещения обслуживающего персонала о состоянии контролируемого объекта.

По назначению схемы сигнализации подразделяются следующим образом:

• Схемы технологической сигнализации, оповещающие о нарушении нормального хода технологического процесса.

• Схемы сигнализации положения, оповещающие о состоянии контролируемых объектов (включены и отключены те или иные агрегаты, механизмы, открыты или закрыты задвижки, заслонки и т.д.).

• Схемы сигнализации действия защиты и блокировки объектов

Принципиальная электрическая схема технологической сигнализации должна обеспечивать одновременную подачу светового и звукового сигналов; съем звукового сигнала (нажатием кнопочного выключателя); повторность срабатывания исполнительного устройства звуковой сигнализации (при вторичном отклонении параметра) после его отключения нажатием кнопочного выключателя; проверку исполнительных устройств сигнализаторов (световых и звуковых) от одного кнопочного выключателя.

Н екоторые измерительные приборы имеют встроенную контактную систему, которую можно непосредственно использовать для включения ламп, звонков и т. п. Такие приборы вместе с исполнительными устройствами сигнализации (лампами, звонками и др.) можно устанавливать около аппаратов (в особых случаях те и другие должны иметь взрывозащищенное исполнение).

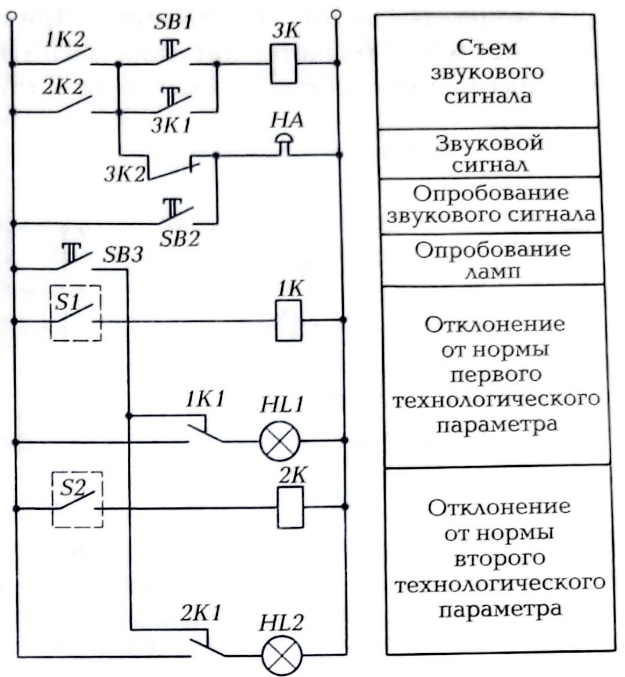

На рисунке представлена принципиальная электрическая схема технологической сигнализации двух технологических параметров, соответствующая функциональной схеме сигнализации.

При отклонении от нормы одного из них, например, первого, замыкается технологический контакт S1, расположенный в измерительном приборе. При этом включается реле 1K, которое своим переключающим контактом 1K1 включает сигнальную лампу HL1 и отличать ее от кнопки опробования сигнализации SB3. Одновременно замыкающий контакт 1K2 реле 1K через размыкающий контакт 3K2 выключенного реле 3K включает звонок HA. Выключается звонок кнопкой съема звуковой сигнализации SB1, при нажатии которой реле 3K через свой замыкающий контакт 3K становится на самую блокировку, замыкающим контактом отключать звонок.

Если при таком состоянии схемы замкнется второй технологический контакт S2, расположенный в электроконтактном манометре, то при снятом звуковом сигнале загорится лишь сигнальная лампа HL2, а звуковой сигнал не будет. В исходное состояние схема придет после размыкания обоих технологических контактов S1 и S2, что вызовет отключение всех или. Кнопки SB2 и SB3 предназначены для опробования звонка и сигнальных ламп.

Сигнализации положения (состояния). Наиболее просто указанная сигнализация выполняется для таких механизмов, который имеет только два рабочих положения: отключено - включено или открыто - закрыто.

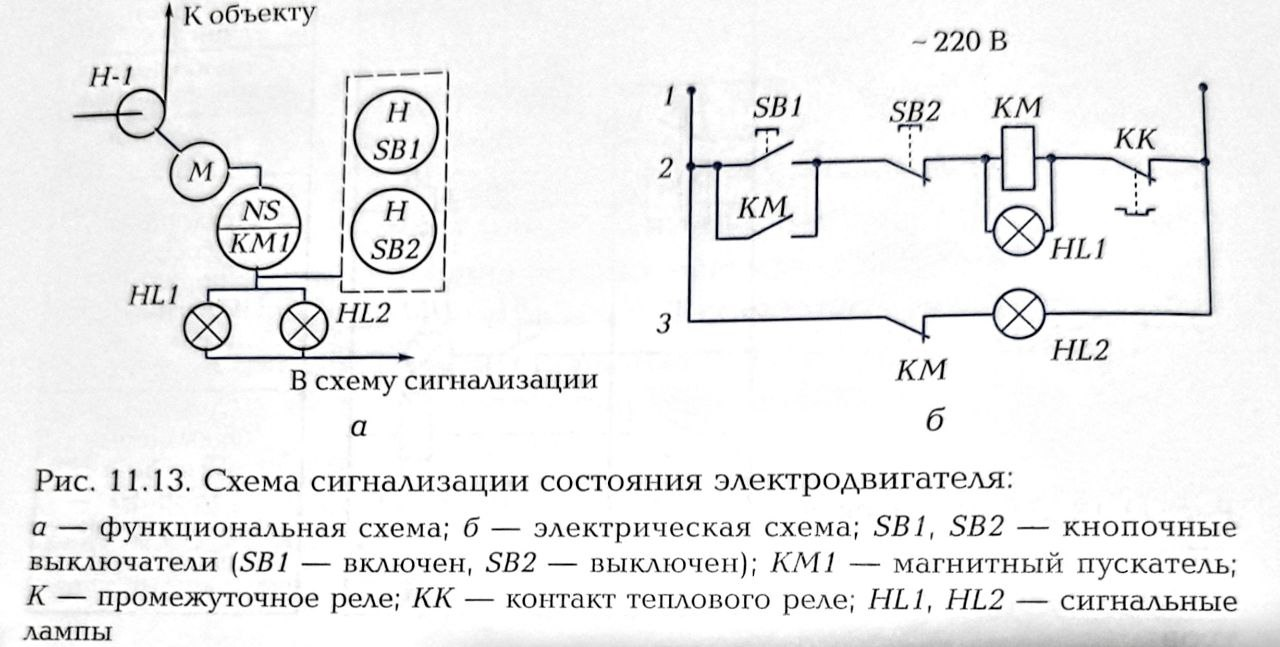

На рисунке приведены функционально и электрическая схема сигнализации состоянии электродвигателя насоса. При неработающем двигателе (исходное положение схемы) горит лампа HL2, лампа HL1 не горит. При пуске двигателя нажатии кнопки SB1 включается катушка магнитного пускателя KM. Первый контакт KM (в строке 2) замыкается и ставит кнопку SB1 на самоблокировку. Лампа HL1 загорается. Другой контакт KM (в строке 3) размыкается, лампа HL2 гаснет. Для сигнализации отключения при нажатии кнопки SB2 используется первый контакт KM (строка 3) магнитного пускателя. Если в этой схеме не горят одновременно обе лампы HL1 и HL2, это свидетельствует, в частности, о перегорании одной из них.
