Анализаторы состава и качества вещества
Качество вещества или готового товарного продукта - это количественная характеристика одного или нескольких свойств продукции, которые обуславливают его оптимальные свойства, а также рассматриваются применительно к определённым условиям эксплуатации. В качестве основного из показателей качества является коэффициент полезного использования (КПИ).
Коэффициентом полезного использования (КПИ) - это показатель использования готового продукта или вещества для достижения наилучших технико-экономических показателей, а также производительности технологического оборудования.
В нефтегазовой отрасли качество готовой товарной продукции является основным важнейшим показателем производственно-хозяйственной деятельности предприятия. Качество готовой товарной продукции зависит от качества исходного сырья, а также оптимально подобранного режима эксплуатации технологического оборудования. В нефтегазовой отрасли показателем качества является не только природный состав и компоненты, но также содержание влаги, посторонних примесей и присадок.
А нализ газовых смесей
Методы подключения анализаторов к потоку вещества:
а - бесконтактный метод;
б - погружной метод;
в - замкнутый метод;
г - метод со сбросом в атмосферу.
Газоанализаторы делятся на два типа: приборы технологического контроля и приборы контроля воздушной среды. Существуют анализаторы качественного и количественного типа.
Анализаторы кислорода
П
арамагнитный
газоанализатор

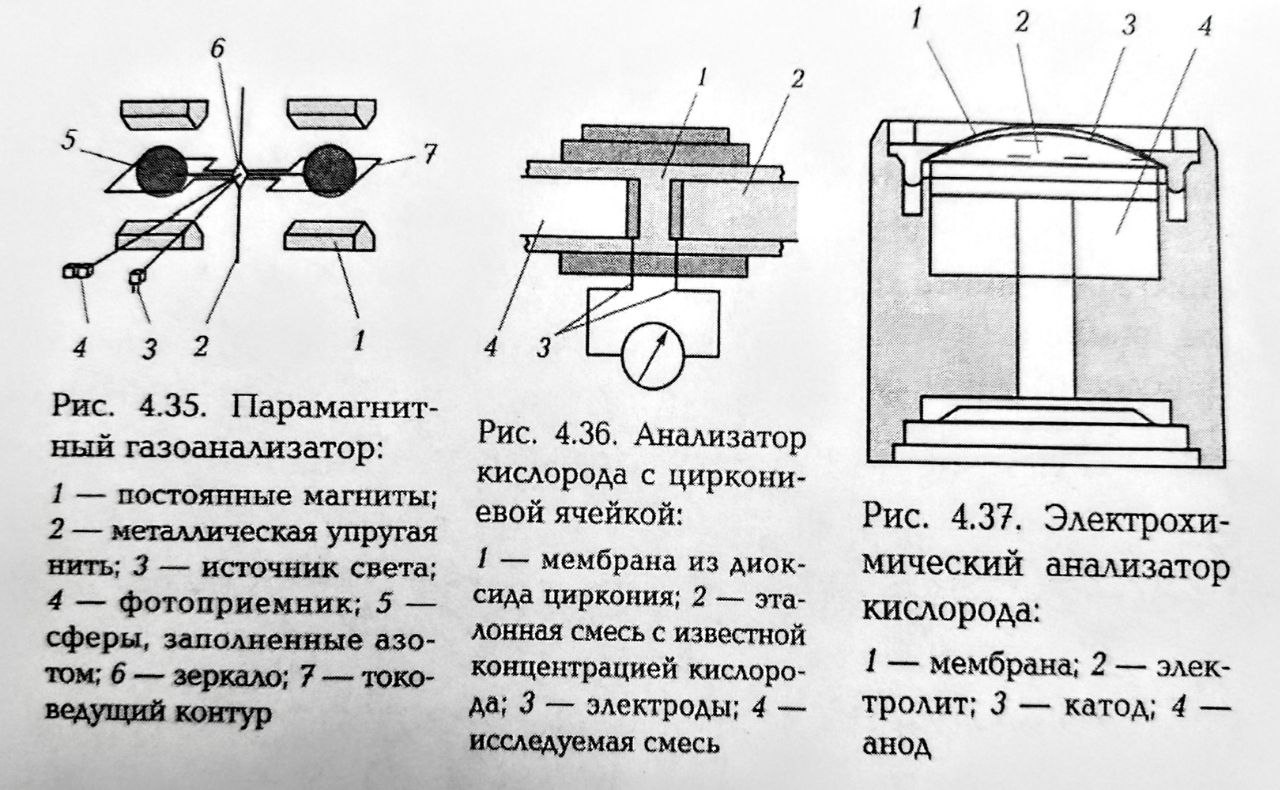

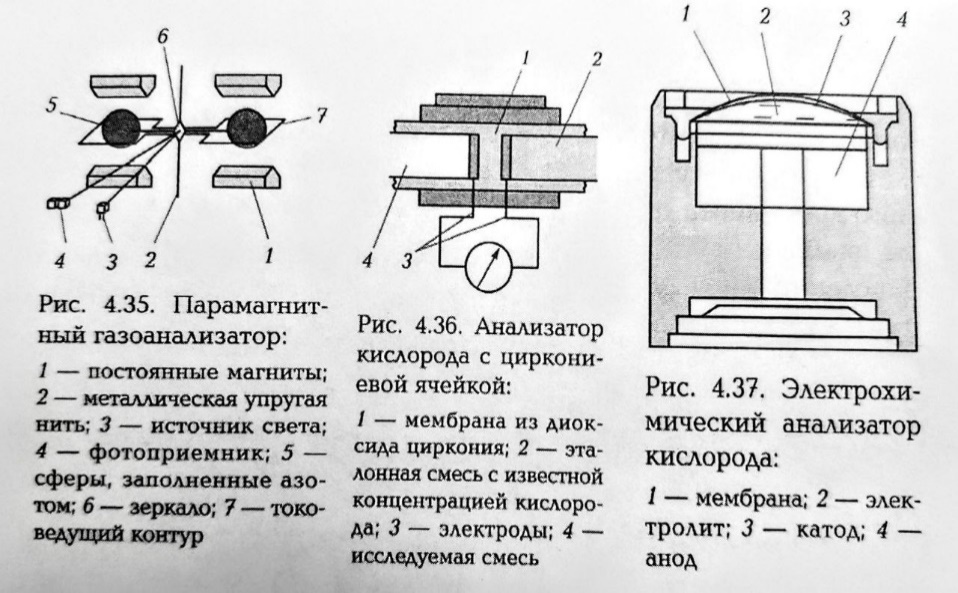

Технология основана на парамагнитных свойствах кислорода, который может втягиваться в область магнитного поля в отличие от многих других газов. Принцип работы: кислород из газовой смеси, втягивающийся в область магнитного поля, начинает вытаскивать сферы с азотом, и коромысло отклоняется. В результате отклонения коромысла перестают освещать фотоприемник. Величина тока в токоведущем контуре, необходимого для удержания коромысла в положении равновесия, пропорциональна концентрации кислорода в анализируемом газе.
Анализатор кислорода с циркониевой ячейкой
Т ехнология основана на том, что при достижении определенной температуры диоксид циркония может играть роль твердого электролита, пропуская через себя ионы кислорода, при этом атомы циркония остаются в узлах кристаллической решетки. Принцип действия: ионы кислорода начинают проникать через мембрану в направлении газа с меньшей концентрацией кислорода. При этом на одной стороне мембраны накапливается положительный заряд, а на другой отрицательный. На поверхности мембраны напылены электроды 3, при помощи которых можно измерить возникающую разность потенциалов. По величине ЭДС определяется отношение концентраций кислорода, находящегося в газах с двух сторон мембраны.
Э
лектрохимический
анализатор кислорода
Т
ехнология
позволяет определять концентрацию
кислорода в широком диапазоне. Принцип
действия:
основан на разности потенциалов анода
и катода в результате ряда реакций. В
результате напряжение между электродами
прямо пропорционально концентрации
кислорода.
