Министерство цифрового развития, связи и массовых коммуникаций российской федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

(МТУСИ)

Кафедра теории электрических цепей

Лабораторная работа №18

по дисциплине

«Электротехника»

на тему

Исследование на эвм а-параметров четырехполюсников

Выполнил: студент группы БББ0000 факультета ИТ Фамилия И.О.

Проверил: к.т.н. Мосичев А.В.

Москва 2023г.

Цель работы:

С помощью программы Micro-Cap определить А-параметры пассивного линейного четырехполюсника с помощью опытов холостого хода и короткого замыкания. Получить практические навыки в проведении машинных экспериментов и обработки их результатов.

Исходные данные:

= 3, 5, 7 кГц – частоты;

С = 1 мкФ = 1 ∙ 10-6 Ф – ёмкость конденсатора;

= 1В – комплексное напряжение контура;

= 1 кОм = 1000 Ом – сопротивление резистора R1;

= 10 Ом – сопротивление резистора R2;

L = 10 мГн = 10 ∙ 10-3 Гн – индуктивность катушки;

Расчётные формулы:

– система в форме А-параметров четырехполюсника;

– система в матричной форме А-параметров четырехполюсника;

Коэффициенты и – безразмерные, – размерность сопротивления (Ом), – размерность проводимости (Сименс).

= = – отношение напряжений при разомкнутых выходных зажимах;

= = – величина, обратная передаточной проводимости при закороченных выходных зажимах;

= = – величина, обратная передаточному сопротивлению при разомкнутых выходных зажимах;

= = – отношение токов при закороченных выходных зажимах.

Для Г-образного четырехполюсника:

Т.к. на выходе – режим холостого хода (I2 = 0), по закону Ома:

U1 = I1(Z1 + Z2) – входное напряжение;

U2 = I1Z2 – выходное напряжение;

A11 = = = 1 + ;

A12 = Z1;

A21 = ;

A22 = 1;

ZBX = – комплексное входное сопротивление при ненагруженном четырехполюснике.

  1. Предварительный расчёт

Проведём расчёт и построим графики в программе Scilab.

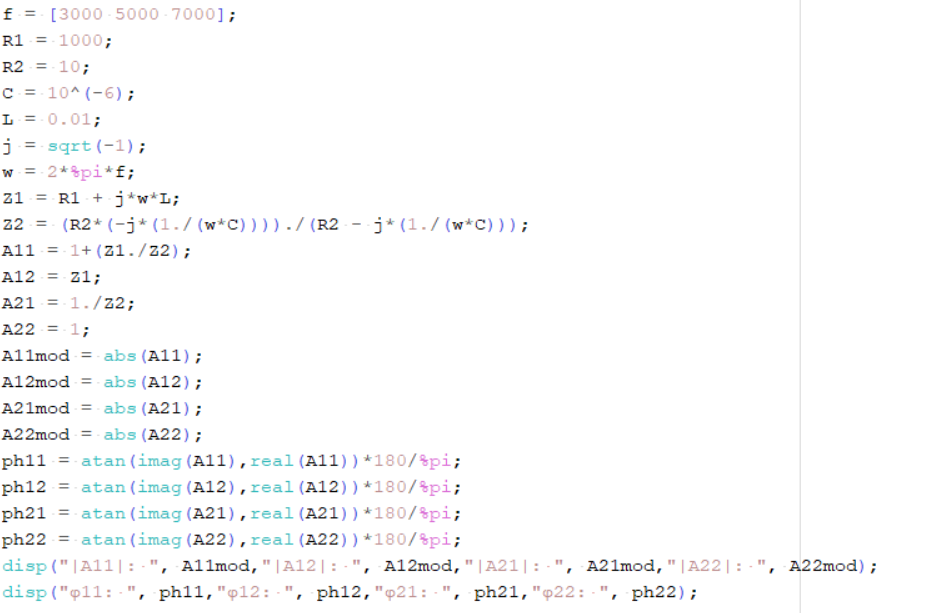

Рисунок 1 – Расчёт величин A-параметров четырёхполюсника

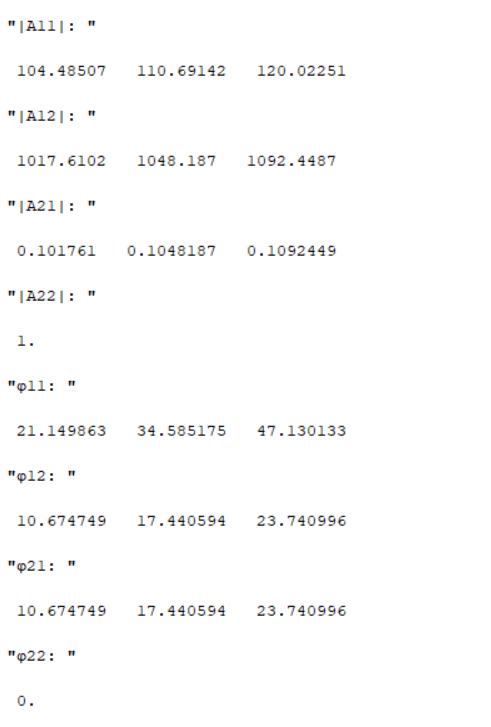

Рисунок 2 – Вывод величин A-параметров четырёхполюсника для f = 3,5,7 кГц

Рисунок 3 – Расчёт комплексного входного сопротивления четырёхполюсника

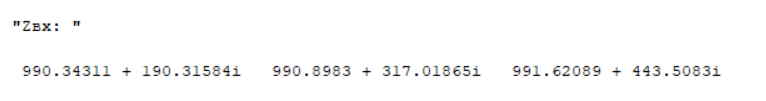

Рисунок 4 – Вывод комплексного входного сопротивления четырехполюсника для f = 3,5,7 кГц

Рисунок 5 – Построение графика зависимости модуля параметра A11 от частоты

Рисунок 6 – График зависимости модуля параметра A11 от частоты

Рисунок 7 – Построение графика зависимости фазы параметра A11 от частоты

Рисунок 8 – График зависимости фазы параметра A11 от частоты

Рисунок 9 – Построение графика зависимости модуля параметра A12 от частоты

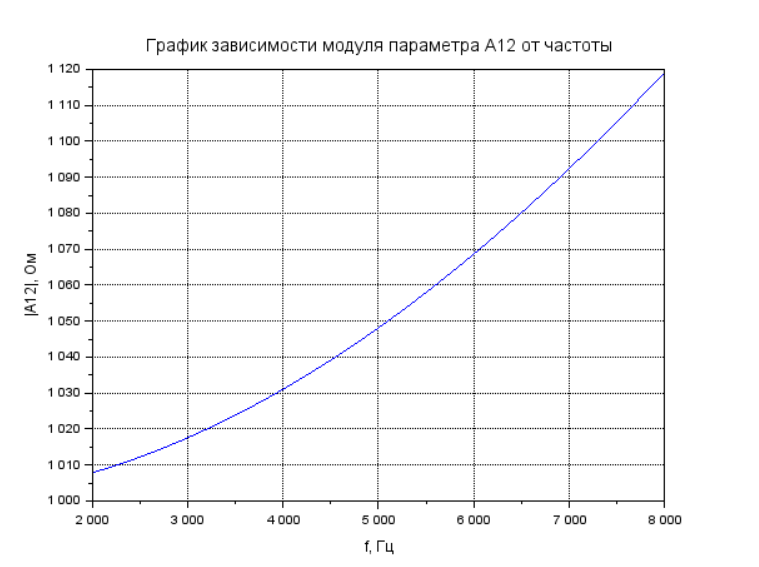

Рисунок 10 – График зависимости модуля параметра A12 от частоты

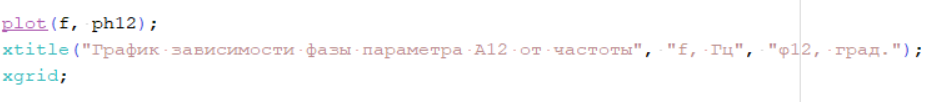

Рисунок 11 – Построение графика зависимости фазы параметра A12 от частоты

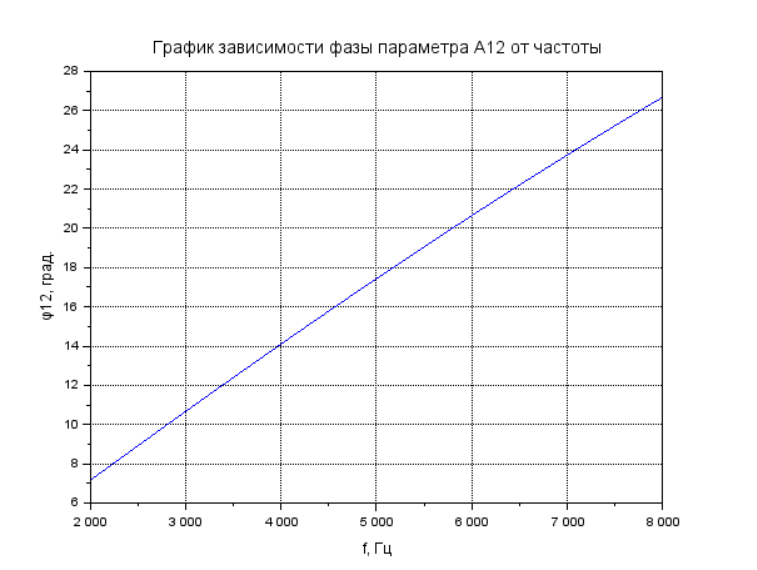

Рисунок 12 – График зависимости фазы параметра A12 от частоты

Рисунок 13 – Построение графика зависимости модуля параметра A21 от частоты

Рисунок 14 – График зависимости модуля параметра A21 от частоты

Рисунок 15 – Построение графика зависимости фазы параметра A21 от частоты

Рисунок 16 – График зависимости фазы параметра A21 от частоты

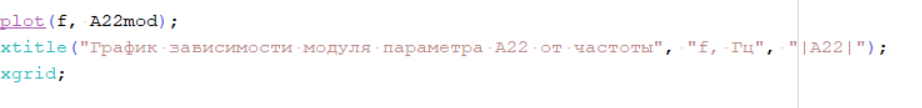

Рисунок 17 – Построение графика зависимости модуля параметра A21 от частоты

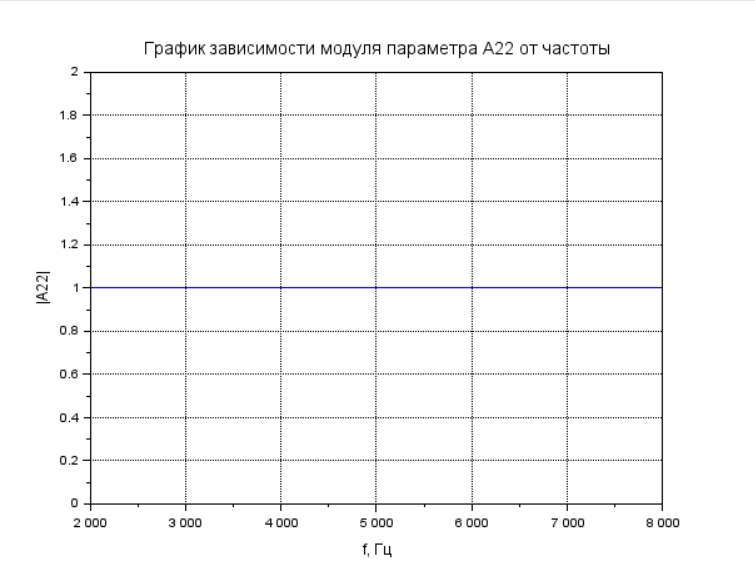

Рисунок 18 – График зависимости модуля параметра A22 от частоты

Рисунок 19 – Построение графика зависимости фазы параметра A22 от частоты

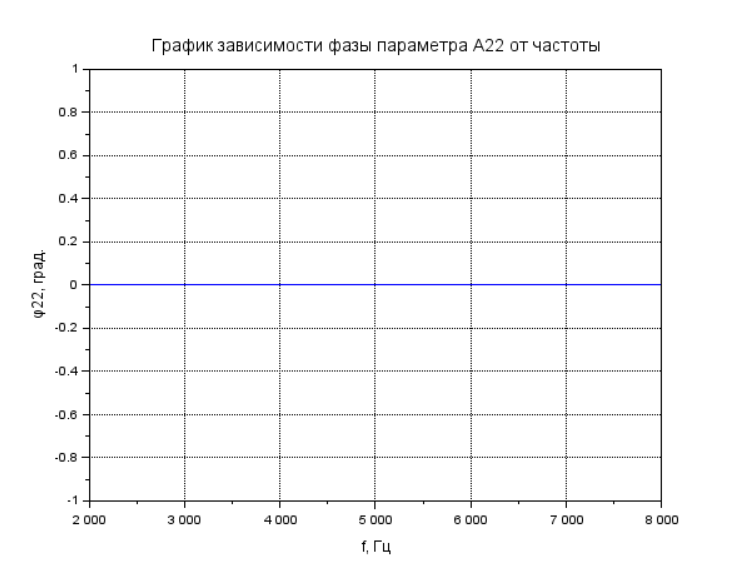

Рисунок 20 – График зависимости фазы параметра A22 от частоты
