ЦОС - ЛР6
.docxФедеральное агентство связи
Ордена трудового красного знамени федеральное государственное
бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
Кафедра Радиотехнических систем
Лабораторная работа №6
«СИНТЕЗ ЦИФРОВЫХ КИХ-ФИЛЬТРОВ
МЕТОДОМ ОКОН С ПРИМЕНЕНИЕМ ОКНА КАЙЗЕРА»
Выполнил студент:
Епифанов Георгий
Проверила:
Чертова О.Г
Цель работы:
Изучение метода окон на примере синтеза цифрового ФНЧ (или ФВЧ)
с применением окна Кайзера. Моделирование синтезированного цифрового
фильтра проводится в среде «Спектр-2».
Исходные данные
Переменная |
Назначение |
Значение |
|
Частота дискретизации |
10150 |
|
Граничная частота ПП |
|
|
Граничная ПЗ |
= 780 |
|
Максимально допустимое отклонение в ПП |
|
b2 |
Минимально допустимое отклонение в ПЗ |
|
Домашний расчет:

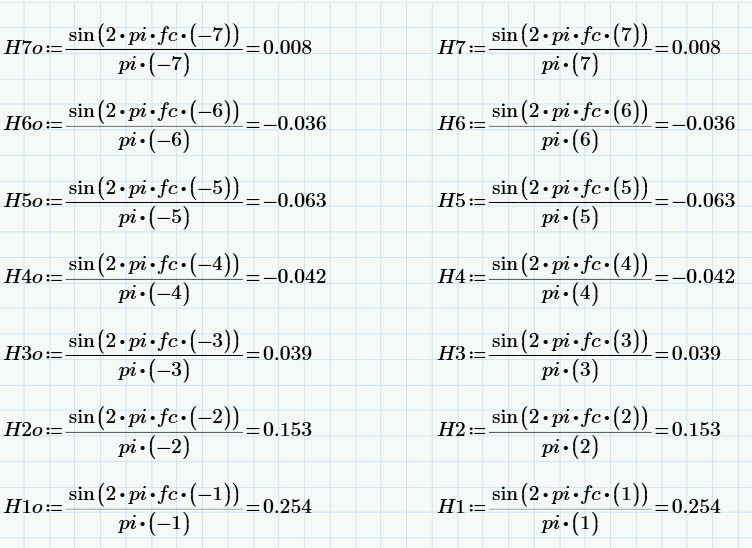

Определим частоту нормированную частоту среза
Порядок фильтра
Параметр,определяющий величину пульсаций
b(i) |
n |
hu(n) |
w(n) |
h(n) |
b(0) |
-7 |
0.008 |
0.2082 |
0,001666 |
b(1) |
-6 |
-0.036 |
0.3462 |
-0,01246 |
b(2) |
-5 |
-0.063 |
0.4984 |
-0,0314 |
b(3) |
-4 |
-0.042 |
0.6515 |
-0,02736 |
b(4) |
-3 |
0.039 |
0.791 |
0,030849 |
b(5) |
-2 |
0.153 |
0.9028 |
0,138128 |
b(6) |
-1 |
0.254 |
0.975 |
0,24765 |
b(7) |
0 |
0.354 |
1 |
0,354 |
b(8) |
1 |
0.254 |
0.975 |
0,24765 |
b(9) |
2 |
0.153 |
0.9028 |
0,138128 |
b(10) |
3 |
0.039 |
0.791 |
0,030849 |
b(11) |
4 |
-0.042 |
0.6515 |
-0,02736 |
b(12) |
5 |
-0.063 |
0.4984 |
-0,0314 |
b(13) |
6 |
-0.036 |
0.3462 |
-0,01246 |
b(14) |
7 |
0.008 |
0.2082 |
0,001666 |

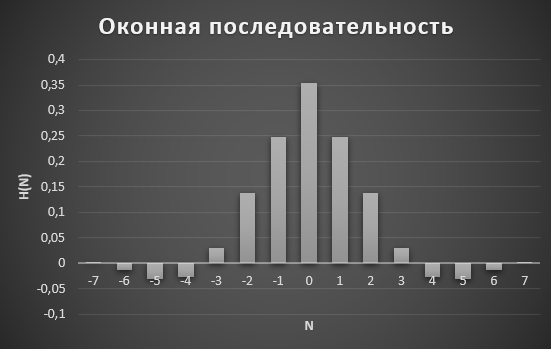

ГРАФИКИ:
Москва, 2023
