3.2. Несинхронное апв.
Условия:
1) Линия с двухсторонним питанием выключается с обеих сторон
2) Функция отключения возлагается на РЗ (с обеих сторон отключение)
Включение выключателей не одновременно с обеих сторон, так как если АПВ будет не успешно, то выключит два выключателя, что не разумно.
3) Включаем линию с обеих сторон поочерёдно:
АПВ сперва включает выключатель с одной, потом, с другой стороны, это достигается заданием разных выдержек времени.

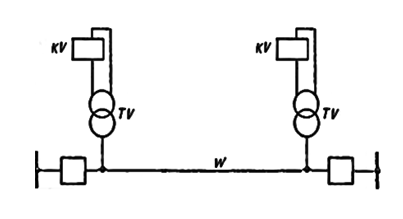

Сначала включаем выключатель со стороны шин 14. Время включения выключателей со стороны 4 должно отстраиваться от времени стороны 14: собственное время включения выключателей + выдержка времени для срабатывания защиты + время запаса. Если по истечении этого времени линия нормально работает (на холостом ходу), значит АПВ успешно действуем АПВ со стороны 4. Также со стороны 4 надо контролировать наличие напряжения на линии с помощью ТН.
Таким образом, выключатели, которые включаются первыми – включаются с контролем отсутствия напряжения, а вторые выключатели – с контролем наличия напряжения.
А что если на ПС 14 распределительное устройство представляет собой на выходе 2 выключателя параллельно. Надо ли эти выключатели одновременно включать? Нет, надо поочерёдно включать.
С какой стороны надо выключатель включать первым? С той стороны, где у нас генерация меньшей мощности.
Если у них одинаковая мощность и энергосистема у них тоже одинаковая, то очерёдность АПВ меняется: сперва АПВ со стороны 14, а в следующий раз, когда потребуется – со стороны 4 и т.д. Следовательно, с обеих сторон будут контролироваться как отсутствие, так и наличие напряжения.
При включении первого выключателя вводится ускорение, так как мы знаем, что там повреждение.
При несинхронном АПВ нужно проверить:
- максимальный электромагнитный момент синхронных генераторов и компенсаторов, возникающий при несинхронном включении, меньше электромагнитного момента, возникающего при трёхфазном к.з. на выводах машины
- максимальный ток через трансформатор при угле включения 180° меньше тока к.з. на его выводах при питании от шин бесконечной мощности
- после АПВ обеспечивается довольно быстрая ресинхронизация (возврат к синхронной работе при выводе в асинхронный режим)
Надо также численно проверить:
• Синхронный генератор
- ток несинхронного включения:
- – геометрическая разность между ЭДС несинхронно включаемого генератора и напряжение сети. Максимальное значение при δ = 180⁰.
– сверхпереходное сопротивление генератора
– сопротивление системы
Ток несинхронного включения будет максимальным, когда мы включим ЭДС системы и генератора в противофазу (180 градусов).
• Синхронный генератор при системе бесконечной мощности (Хс=0)
- ток несинхронного включения:
Для сравнения ток трёхфазного КЗ на зажимах генератора:
Получается, несинхронное включение опасно термическим воздействием, так как ток в 2 раза больше тока КЗ + опасны усилия, которые воздействуют на вал и обмотки статора.
Несинхронное включение, которое удовлетворяет условиям только по току, может вызвать длительный асинхронный режим. Поэтому нужны устройства ресинхронизации. Ресинхронизация зависит от скольжения, а скольжение это разности частот (чем больше разность частот, тем меньше вероятность ресинхронзации).
Если, например, рассмотреть одиночную линию при изолировании этой системы для ресинхронизации надо будет разгрузить агрегаты. Ресинхронизация не входит в АПВ. Мы должны все условия рассмотреть перед АПВ.
Несинхронное АПВ допустимо, когда разность частот мала + проверка этих условий.
