Так, для рассматриваемого примера, полагая значение M = чим mh = 0,45 мм.

На основании полученного значения mh производят выбор необходимых технических средств, проектируют (уточняют) схемы измерений, устанавливают методику измерения превышений на станции и т.д.

§ 137. Обработка и анализ результатов наблюдений

Величина любой деформации в двух сопоставляемых циклах наблюдений характеризуется разностью координат положения точки во времени между циклами 1 и 2:

При равноточных измерениях в циклах, что всегда стремятся обеспечить при практической реализации схем измерений, mF1 = mF2 = mF,

схемы измерений, вызванном отличающимися условиями измерений) необходимо учитывать весовые характеристики в каждом из сопоставляемых циклов.

В качестве единицы веса при наблюдениях за вертикальными перемещениями часто принимают превышение, полученное в ходе одного направления при одном горизонте прибора по двум шкалам реек при установленной в схеме измерений длине плеча D (расстояния от нивелира до реек). При определении горизонтальных смещений (в случае измерения расстояний между рабочими реперами) единицей веса может быть пролет, измеренный в ходе двух направлений при одном уложении мерного прибора. При измерении горизонтальных углов единицей веса может явиться, например, угол, измеренный на станции одним полным приемом при установленных сторонах D угла.

Уравнивание геодезических построений при наблюдениях за деформацииями, выполненных по методикам I и II класса, производят строгими способами, при наблюдениях III и IV класса – чаще всего нестрогими способами (гл.16).

Результаты вычисления деформаций представляют различными способами. В таблицах – когда последовательно по циклам указаывают значения деформаций для каждой из точек. На графиках, которые строят в шкалах вре-

362

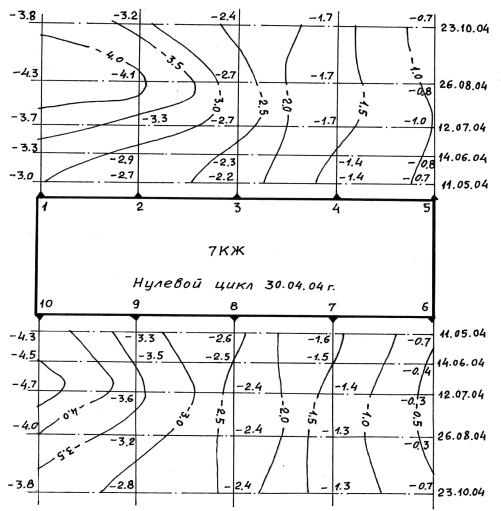

Рис. 14.13. Пространственно-временной график деформаций

мени (номеров циклов) и величин деформаций. Для некоторых объектов целесообразно для хорошей наглядности строить прстранственно-временные графики деформаций (рис. 14.13). Указанные графики представляют собой чертеж, выполненный в принятом масштабе, на который наносят в шкале времени циклы наблюдений, а в пересечениях с ними – значения деформаций для каждой из точек. Затем интерполированием строят изолинии деформаций и выполняют анализ поведения объекта и его частей. Если на таких графиках изолинии деформаций будут параллельны горизонтальным линиям циклов, то это говорит о систематической равномерной деформации объекта. Если изолинии будут перпендикулярны линиям циклов, то это говорит о неравномерной деформации.

Другой вид графиков – пространственный (рис. 14.14). Он отражает фиксированную картину деформаций по отношению к предыдущему циклу,

363

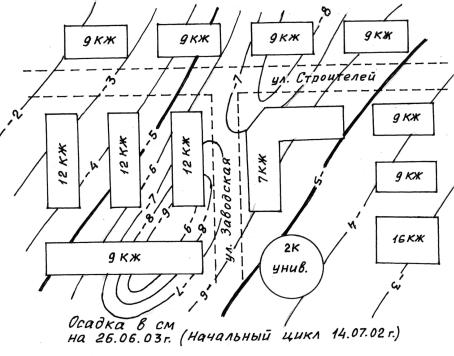

Рис. 14.14. Пространственный график деформаций

обычно – к начальному циклу, на сравнительно большой площади. Такой график также рисуется в изолиниях деформаций.

Способ интерпретации данных измерений, представленный на рис. 14.14, более применим при исследованиях значительных по площади объектов, но может быть использован для локальных областей объектов, либо для объектов в целом, если сеть наблюдаемых точек более-менее равномерно охватывает весь исследуемый объект. К недостаткам этого способа следует отнести необходимость представления динамики процесса деформирования на нескольких подобных графиках, максимально – по числу проведенных циклов измерений, за исключением первого (начального) цикла.

Способ интерпретации данных измерений, представленный на рис. 14.13, применим, вообще говоря, для объектов сравнительно простой формы и только для ограниченного числа наблюдаемых точек. Например, точек, расположенных по контуру объекта. В связи с этим способ графического отображения информации подбирается исключительно возможностями полной графической передачи информации о процессе деформирования. Во многих случаях приходится обходиться только простыми графиками деформаций по каждой из наблюдаемых точек.
