съемочной точки делают накол и рядом подписывают номер точки и ее абсолютную высоту (для точки 4 - 75,7 м). Аналогично наносят остальные точки, снятые с данной станции.
На станции 7 00 горизонтального круга ориентирован на точку 8, следовательно горизонтальные углы на съемочные точки, полученные на данной станции, необходимо откладывать по часовой стрелке от линии 7-8 (например, для точки 16 ГК = 144о30′ , горизонтальное проложение – 32,0 м, высота – 79,3 м).
82.4. Рисовка рельефа и ситуации
На абрисах тахеометрической съемки (рис. 8.6 и 8.7) стрелками указаны линии однородных скатов (склонов) в сторону понижения рельефа. По указанным однородным скатам можно выполнять интерполирование горизонталей, кратных высоте сечения рельефа.
Принцип интерполирования горизонталей для построения рельефа с высотой сечения 1 м показан на рис. 8.10.

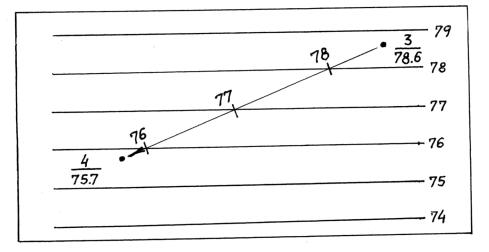

Рис. 8.10. Интерполирование горизонталей
На кальке размером 8 х 10 см следует провести несколько (8 – 10) параллельных и равноотстоящих (через 5 – 7 мм) друг от друга линий (калька с параллельными линиями называется палеткой).
Выполним интерполирование горизонталей по линии однородного склона 3-4: точка 3 (Н3 = 78,6 м); точка 4 (Н4 = 75,7 м). На палетке (или мысленно) оцифруем параллельные линии через 1 м, начиная с высоты, например, 74 м. Положим палетку на линию 3-4 и установим точку 4 в положение, соответствующее ее высоте (75,7 м). Затем это положение зафиксируем иглой измерителя и провернем палетку до тех пор, пока точка 3 не станет в положение, соответствующее ее высоте (78,6 м) на шкале высот палетки. Иглой измерителя переколоть на ватман (план) все точки пересечения параллельных линий палетки с линией 3-4 и подписать места уколов соответствующими высотами (подписи горизонталей можно сделать и сокращенными).
236
Аналогично выполняют интерполирование по другим линиям однородных склонов.
После полного интерполирования, ориентируясь на примерные формы рельефа, указанные на абрисах, выполняют предварительную укладку горизонталей по одноименным высотам. Целесообразно построение рельефа начинать с рисовки его по характерным линиям и четким формам (лощины - по линиям водосливов, хребты – по линиям водоразделов, горы (холмы) и т.п.), а затем переходить к сопряжениям между формами рельефа. Окончательная укладка горизонталей выполняется после полного уяснения рисунка рельефа, при этом производится сглаживание небольших волн в линии горизонталей примерно до 1/4 высоты сечения рельефа.
Для построения ситуации следует пользоваться абрисами тахеометрической съемки на станциях, а также записями в журнале тахеометрической съемки. Т.е. необходимо воспроизвести ту ситуацию местности, которая фактически и была объектом съемки.
82.5. Построение на плане ситуации по результатам теодолитной съемки
Для нанесения ситуации следует использовать информацию, приведенную в абрисе теодолитной съемки. Нанесение результатов горизонтальной съемки, выполненной способом полярных координат и перпендикуляров, производится в полном соответствии с результатами измерений, приведенных на абрисах горизонтальной съемки. В некоторых случаях, чаще для способа угловой засечки и полярных координат, производят вычисление координат точек местности и сами точки наносят на план графически с помощью поперечного масштаба. Вычисление координат точек местности выполняют для твердых контуров, например, для точек 7 и 8 (рис. 8.3). Если же контур не твердый, как, например, береговая линия озера или контуры острова (рис. 8.2 ), то такой контур вполне достаточно построить графически по угловым засечкам и другими графическими способами.
При нанесении результатов горизонтальной съемки на план могут не совпасть положения точек, полученных дополнительно из тахеометрической съемки. Обычно это и происходит, поскольку тахеометрическая съемка для четких контуров предусматривает, в основном, съемку рельефа в данном месте. По точности же определения планового положения точек тахеометрическая съемка уступает горизонтальной.
