Создание фасок выбором кромок
Фаски удаляют или добавляют материал, создавая скошенную поверхность между смежными поверхностями и кромками.
•Вы можете выбрать одну или более кромок.
•Фаски могут удалять или добавлять материал.
•Фаски образуются вдоль всей кромки.

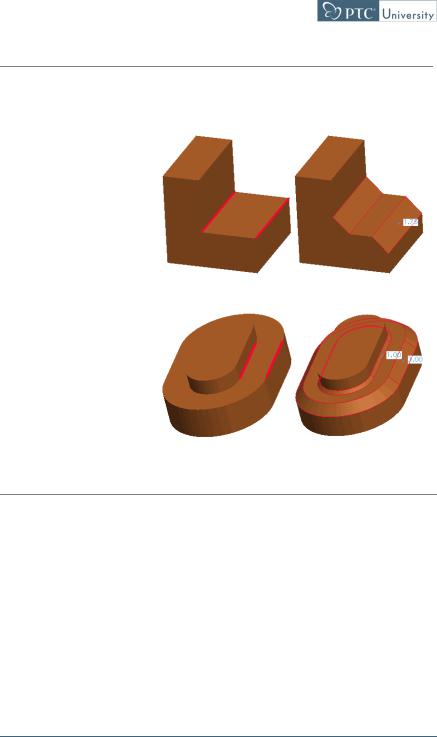

Фаски выполнены выбором двух кромок
Фаски выполнены выбором двух кромок
Теория: Создание фасок выбором кромок.
Подобно скруглениям, фаски добавляют и удаляют материал, создавая скошенную поверхность между смежными поверхностями и кромками, указанными в качестве привязок. Вы можете создать фаску, выбирая кромку илиихкомбинацию. Каждаякромкабудетсоснятойфаской. Какискругления, фаски строятся вдоль выбранной кромки и смежными с ней.
На рисунках слева выбранные кромки окрашены цветом. Результат работы показан справа. Заметьте что кромки на нижних рисунках касасательны к соседним, поэтому фаска применилась ко всем кромкам автоматически.
© 2009 PTC |
Модуль 14 | Страница 19 |
Упражнение - Создание фасок выбором кромок
План
Создать фаски на L-образном и овальном блоках указыванием кромок.
Chamfers_Edges chamfer-edge_1.prt
Задача 1: Создать фаски на L-образном блоке.
1.Нажмите Фаска кромки на панели инструментов.
2.Нажмите CTRL и выберите две кромки.
3.Измените значение D на 1.75.
4.Нажмите Завершить Элемент
.
5.Заметьте, что слева фаска добавляет материал, а справа фаска удаляет материал.

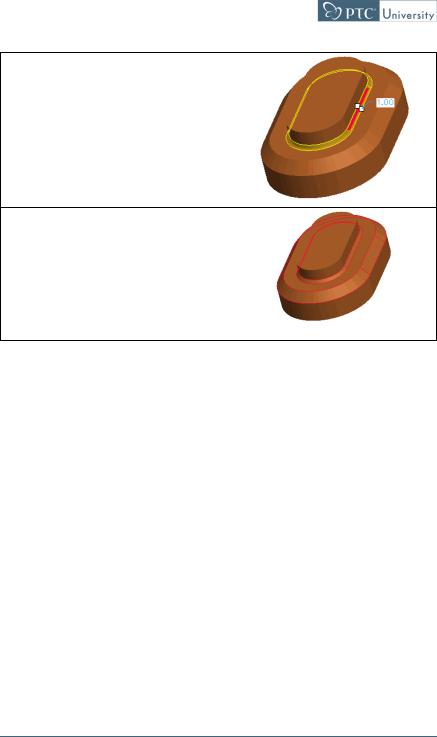

Задача 2: Создать касательные фаски на овальном блоке.
1.Нажмите Открыть , выберите
CHAMFER-EDGE_2.PRT и
нажмите Открыть.
2.Нажмите Фаска кромки .
3.Выберите кромку.
4.Перетащите D до значения 3.
5.Нажмите Завершить Элемент
.
Модуль 14 | Страница 20 |
© 2009 PTC |
6.Нажмите Фаска кромки .
7.Выберите кромку.
8.Измените D на значение 1.
9.Нажмите Завершить Элемент
.
10.Заметьте, что левая фаска добавляет материал, правая фаска удаляет материал.
11.Также обратите внимание на то, что хоть были выбраны две кромки, но фаска применилась по всему периметру, т.е.
на все кромки, с которыми соприкасаются заданные.
Это завершает процедуру.
© 2009 PTC |
Модуль 14 | Страница 21 |
Анализ основных приемов проставления размеров фасок
Естьнесколькоразличныхспособоввынесенияразмеровфаски, необходимых для показа желаемых целей проекта.
Схемы нанесения размеров включают:
•D x D
•D1 x D2
•Угол x D
•45 x D

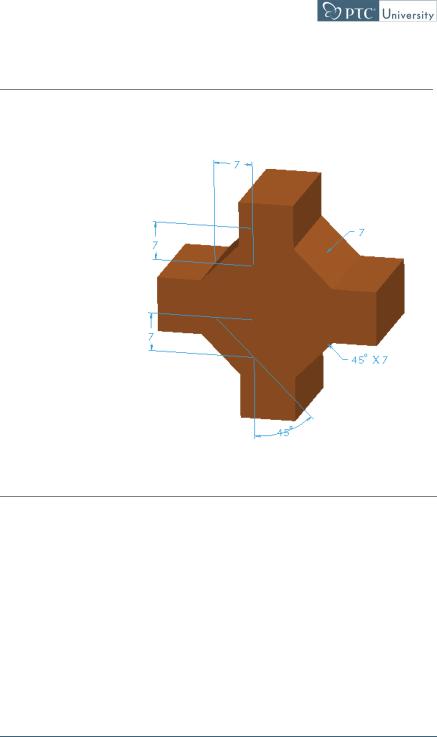

Четыре варианта нанесения размеров фаски
Теория: Анализосновныхприемовпроставленияразмеровфасок
Существует несколько различных вариантов задания размеров создаваемой фаски:
•D × D – размер фаски определен одним размером, как показано в верхней правой части рисунка.
•D1 × D2 – размер фаски определен двумя размерами, показано в верхней левой части рисунка.
•Угол x D - Размер фаски определен линейным и угловым размером, как показано на низней левой фаске.
•45 × D – размер фаски определен линейным размером под углом 45 градусов, как показано на нижней правой фаске. Этот тип доступен только для перпендикулярных поверхностей.
Вы можете редактировать размеры фасок, используя панель инструментов или нажав правую кнопку мыши на рабочем поле, выбирая подходящую схему размеров.
Модуль 14 | Страница 22 |
© 2009 PTC |
Упражнение - Анализ основных приемов проставления размеров фасок
План
Создать фаски различными способами задания размеров на блоке.
dim-schemes.prt

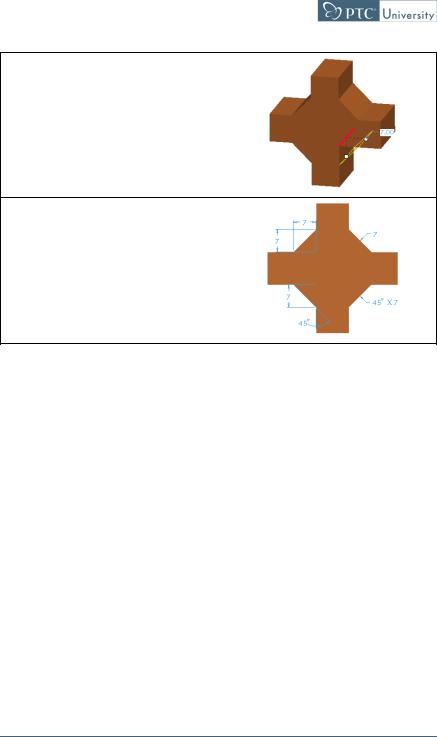

Задача 1: Создать четыре схемы образмеривания фаски на блоке.
1.Запустите Фаска кромки с
панели инструментов элемента.
2.Выберите кромку.
3.Перетащить значение D к 7.
4.Нажмите Завершить Элемент
.
5.Запустите Фаска кромки .
6.Выберите кромку.
7.В инструментальной панеле, измените схему образмеривания на D1 x D2.
8.Измените значение D1на 7 и значениие D2 на 7 .
9.Нажмите Завершить Элемент
.
10.Запустите Фаска кромки .
11.Выберите кромку.
12.В панели управления, измените схему размера на Угол x D.
13.Измените значение угла на 45 и значение D на 7.
14.Нажмите Завершить Элемент
.
© 2009 PTC |
Модуль 14 | Страница 23 |
15.Запустите Фаска кромки .
16.Выберите кромку.
17.В панели управления, измените схему размера на 45 x D.
18.Измените значение D на 7.
19.Нажмите ЗавершитьЭлемент
20.Сориентируйте ориентацией вида СПЕРЕДИ.
21.Выберите все четыре элемента фаски, нажмите правую кнопку мыши и выберите Править.
Примечание, что все четыре фаски имеют ту же самую геометрию, но разную схему образмеривания.
Это завершает процедуру.
Модуль 14 | Страница 24 |
© 2009 PTC |
