Проблемы возникающие в редакторе эскизов.
Конфликты возникают при добавлении вручную избыточных связей и/или размеров.
Причиной конфликтов является:
•Добавление большого числа размеров.
•Добавление большого числа связей.
Конфликты устраняются:
•Удалением нежелательных связей или размеров.
•Преобразованием размеров в
Справочные размеры. |

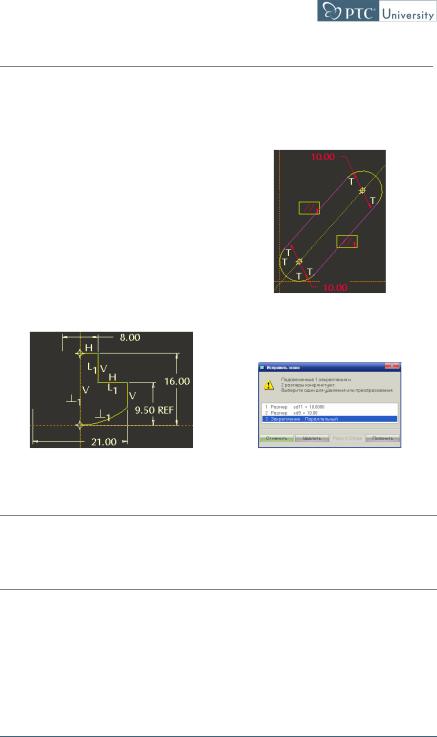

Конфликт редактора |
Конфликт преобразования размеров |
Диалоговое окно решения |
в справочные размеры |
конфликта |
Причины конфликтов редактора
Менеджер намерений старается автоматически сохранить полностью закрепленный эскиз. Конфликты возникают при большом количестве размеров и связок.
Разрешение конфликтов
Когда возникает конфликт, в правом нижнем углу картинки появляется диалоговое окно Решения. Диалоговое окно отображает какие связи и/или размеры создают проблему. Графическое окно также высвечивает конфликтный элемент красным цветом. Когда появляется диалоговое окно вы можете решить проблему также другим способом:
•Удалите конфликтные связи или размеры, вернув эскиз к полным связям.
•Преобразовав размеры в Справочные размеры. Справочные размеры это не те размеры которые управляют эскизом. Вы не можете изменить Справочные размеры но они обновятся из-за геометрических изменений.
Модуль 7 | Страница 26 |
© 2009 PTC |
Упражнение - Проблемы возникающие в редакторе эскизов.
План
Решить конфликты в редакторе эскиза.
Conflicts sketcher_conflicts.prt
Задача 1: Решить конфликты из-за добавленных закреплений.
1.В дереве модели, нажмите правой кнопкой мыши на Эскиз 1 и
выберите Править определение.

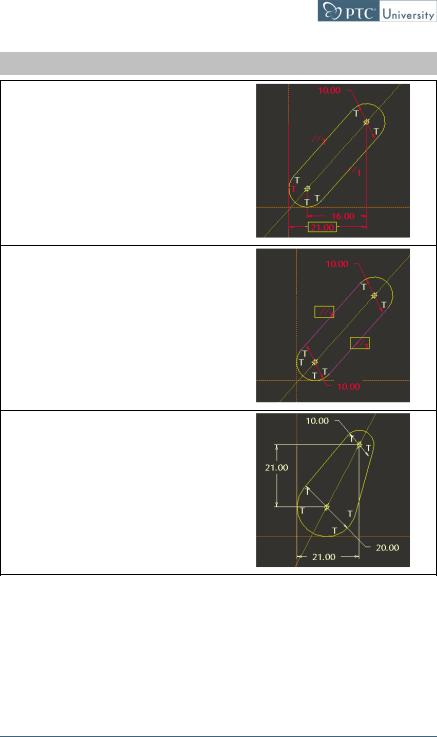

2.Эскиз отображает:
3.Закрепите дугу перпендикулярно к вертикальной привязке.
4.Выберите размер 6.5 в диалоговом окне Решить конфликт эскиза.
• Нажмите Удалить.
5.Добавьте закрепление которое делает две подсвеченые линии равными.
6.Выберите размер 7.3 в графическом окне.
7.В диалоговом окне Решить конфликт эскиза, нажмите
Размер > Привязка.
8.Нажмите Сделано
© 2009 PTC |
Модуль 7 | Страница 27 |
Задача 2: Решить конфликты из-за добавленных размеров
1.Правьте определение Эскиз 2.
2.Поставьте размер между вертикальной привязкой и центром верхней правой дуги, и разместите размер под нарисованной геометрией.
3.Выберите размер 16 в диалоговом окне Решить конфликт эскиза.
• Нажмите Удалить.
4.Нажмите правой кнопкой мыши и выберите Размер.
5.Дважды нажмите на нижней левой дуге и расположите диаметральный размер.
6.Выберите строку 3 в диалоговом окне Решить конфликт эскиза.
• Нажмите Удалить.
7.Нажмите ОК в диалоговом окне Выбор.
8.Измените размеры как показано.
9.Нажмите Сделано .
Это завершает процедуру.
Модуль 7 | Страница 28 |
© 2009 PTC |
Создание нового файла эскиза
Файлы эскиза могут в дальнейшем быть импортированы в другие файлы.
Нажмите Файл > Новый для создания нового эскиза.
Сохраните эскиз существующей модели.
Расширение файла эскиз имеет следующий вид *.sec.
Создание нового файла эскиза
Файл эскиза
Теория: Создание нового файла эскиза
Эскиз может быть создан как в пределах модели, так и в отдельном файле. Если создан в моделе, он может быть сохранен как файл эскиза, который имеет расширение *.sec. Вы также можете создать новый файл эскиза выбрав Эскиз в диалоговом окне Новый. Любой файл эскиза может быть импортирован в модель и помещен в операцию Эскиза.
© 2009 PTC |
Модуль 7 | Страница 29 |
Упражнение - Создание нового файла эскиза
План
Создать новый файл эскиза и сохранить уже существующий эскиз.
New_Sketches save_sketch.prt
Задача 1: Сохранить эскиз существующей детали.
1.В дереве модели, нажмите правой кнопкой мыши на
EXTRUDE_1ивыберитеПравить определение.
2.В панели управления выберите вкладку Размещение.
•Нажмите Править.

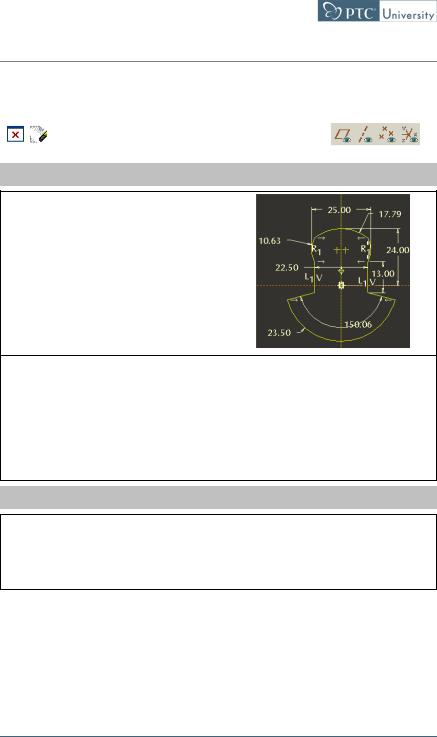

3.Эскиз показывает:
4.Нажмите Файл > Сохранить копию в главном меню.
5.В диалоговом окне Сохранить копию, введите CRANK_LOBE.SEC в качестве нового имени.
•Нажмите ОК.
6.Нажмите Сделано .
7.Нажмите Завершить Элемент в панели управления.
8.Нажмите Окно > Закрыть.

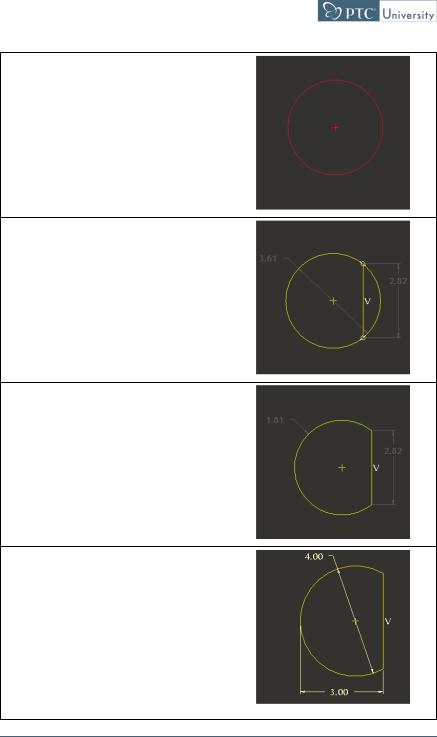

Задача 2: Создать новый файл 2-D эскиза.

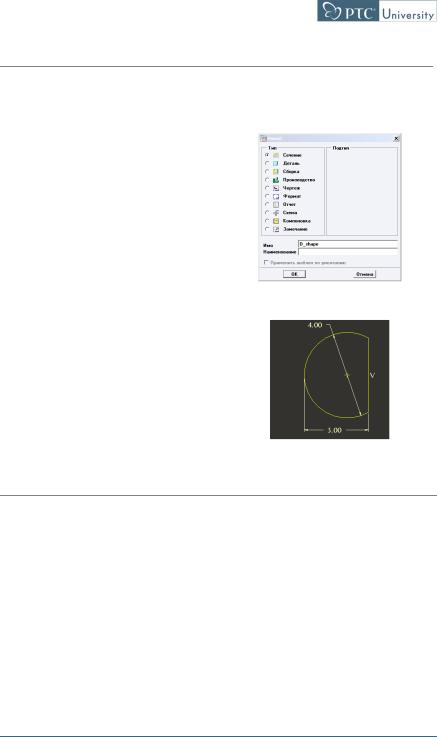

1.Нажмите Файл > Новый в главном меню.
2.В диалоговом окне Новый, выберите Эскиз.
•Правьте имя на D_shape.
•Нажмите ОК.
Модуль 7 | Страница 30 |
© 2009 PTC |
3.Нажмите Центр и точка в
панели инструментов эскиза и начертите круг.
4.Нажмите Линия в панели инструментов эскиза и начертите вертикальную линию чьи конечные точки будут распологаться на круге.
5.Нажмите Удалить сегмент
в панели инструментов эскиза и обрежте правую дугу.
6.Нажмите Нормальный в
панели инструментов эскиза.
7.Дважды нажмите на дуге и расположите диаметральный размер.
8.Выберите вертикальную линию и дугу и нажмите правой кнопкой мыши для расположения размера.
9.Правьте значения размеров как показано.
© 2009 PTC |
Модуль 7 | Страница 31 |
10.Нажмите Сохранить в главной панели инструментов.
• Нажмите ОК.
Это завершает процедуру.
Модуль 7 | Страница 32 |
© 2009 PTC |
