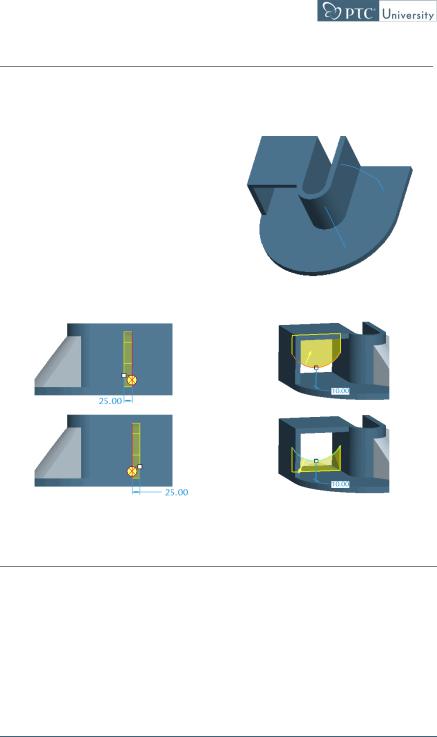

Создание элементов Ребро
Элементы Ребро схожи с элементами вытягивания, но в отличии от них требуют эскиз с открытым сечением.
•Элементы Ребро требуют открытого эскиза.
•Вы можете изменять значение толщины ребра.
•Вы можете выбирать с какой стороны эскиза вы хотите создать ребро.
•Геометрия ребра приспосабливается к смежной геометрии детали
Просмотр открытого эскиза
Редактирование стороны с которой |
Смена стороны с которой будет |
происходит утолщение |
создано ребро |
Теория: Создание элементов Ребро
Ребра обычно используются для усиления деталей. Элементы ребер схожи с элементами вытягивания, но в отличии от них требуют эскиз с открытым сечением. Ребро также соответствует существующей плоской или цилиндрической геометрии, когда это вытянуто. После того как вы выберите эскиз с открытым сечением и установите толщину, Pro/ENGINEER автоматически создаст элемент ребра измеряя его с моделью. Система может добавлять материал над или под эскизом, и толщина может быть примененасобеихсторонилисимметричноотносительноэскиза. Инструмент создания ребер позволяет вам создавать элементы ребер быстрее, чем создавать эскиз и протягивание.
© 2009 PTC |
Модуль 10 | Страница 25 |
Упражнение - Создание элементов Ребро
План
Создать элементы ребер на модели детали.
Rib_Features rib.prt
Задача 1: Создать элементы ребер на модели детали.
1.Нажмите Ребро в панели инструментов элемента.
2.Выберите RIB_SKETCH-1.
3.Измените толщину ребра на 75.
4.Нажмите Завершить Элемент
.
Заметьте, что поворачиваемая поверхность ребра не плоская; она соответствует кривой поверхности, с которой эскиз является смежным.
5.Нажмите Ребро .
6.Выберите RIB_SKETCH-2.
7.Измените ориентацию модели на
RIGHT
8.Измените ширину ребра на 25. Ребросимметричноотносительно эскиза.
9.Нажмите Изменить опцию толщины . Ребро переместилось на левую сторону от эскиза.
Модуль 10 | Страница 26 |
© 2009 PTC |

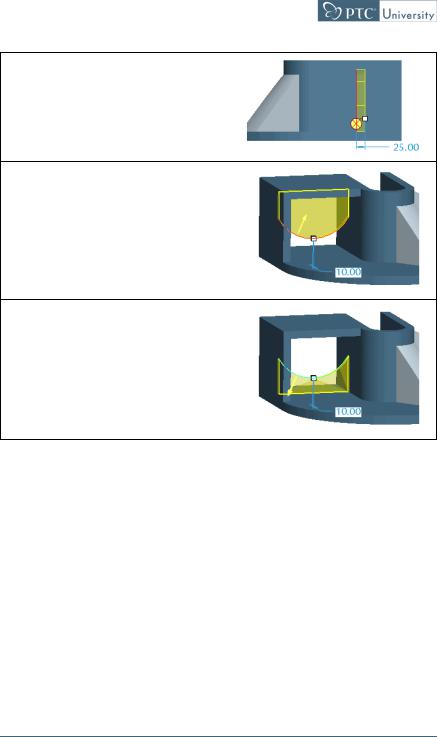

10.Нажмите Изменить опцию толщины снова. Ребро переместилось на правую сторону от эскиза.
11.Нажмите Завершить Элемент
.
12.Переориентируйте модель.
13.Нажмите Ребро .
14.Выберите RIB_SKETCH-3. Ребро располагается выше эскиза.
15.Нажмите на желтую стрелку в графическом окне. Теперь ребро располагается снизу от эскиза.
16.Нажмите Завершить Элемент
.
Это завершает процедуру.
