Модуль 6
Создание геометрии эскиза
Обзор Модуля
Создание большинства 3-D моделей в системе Pro/ENGINEER начинается с 2-D нарисованных сечений. Следовательно, создание сечений является одной из самых фундаментальных, последовательно выполняемых операций.
В данном разделе приведен обзор теории создания сечения и описано создание трудных сечений. Также дается описание инструментов для их создания.
Цели
После успешного завершения этого модуля, вы должны уметь:
•Рассматривать теорию создания сечения и понимать смысл конструкции.
•Изменять отображение эскиза.
•Использовать привязку элементов.
•Создавать линии, осевые линии, прямоугольники, окружности, дуги и скругления.
© 2009 PTC |
Модуль 6 | Страница 1 |
Обзор теории создания сечения
Эскиз представляет собой 2-D объект, который графически отображает идею с помощью линий, закреплений и размеров.
Вид 2-D сечения определяет как он:
•Располагается на 3-D модели.
•Используется для создания твердотельных элементов.

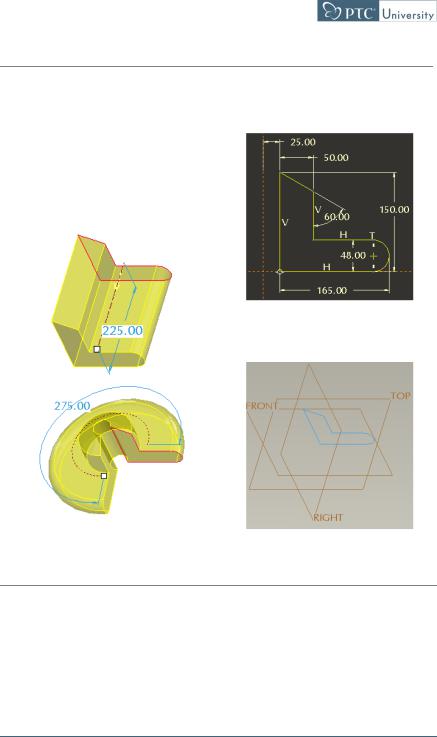

2-D сечение
Сечения, используемые для
создания твердотельных элементов Сечение, помещенное в 3-D модель
Обзор теории создания сечения
В Pro/ENGINEER для изображения какой либо конструкторской идеи используются 2-D сечения. Идея реализуется в сечении используя различные типы линий, такие как сплошные, связанные, линии размеров. Пример сечения приведен на рисунке справа выше.
Это 2-D сечение далее модифицируется в 3-D модель, которая показана на рисунке справа ниже. После построения сечения его можно использовать для создания сплошных тел, как например, на рисунке слева. При этом одно и то же сечение можно использовать для создания двух совершенно разных тел.
Модуль 6 | Страница 2 |
© 2009 PTC |
Понятие направления конструирования
Создание сечений сводится к непосредственному черчению геометрии, привязке и проставлению размеров сечения с возможностью изменения их при необходимости.
Конструирование сечения заключается в:
•Том, как он привязан.
•Том, как проставлены размеры и масштаб.
Конструирование чертежа направляется, используя Оперативный Менеджер для того, чтобы:
•Всегда сохранять полностью готовые сечения.
•Сохранять сильные/слабые компоненты.

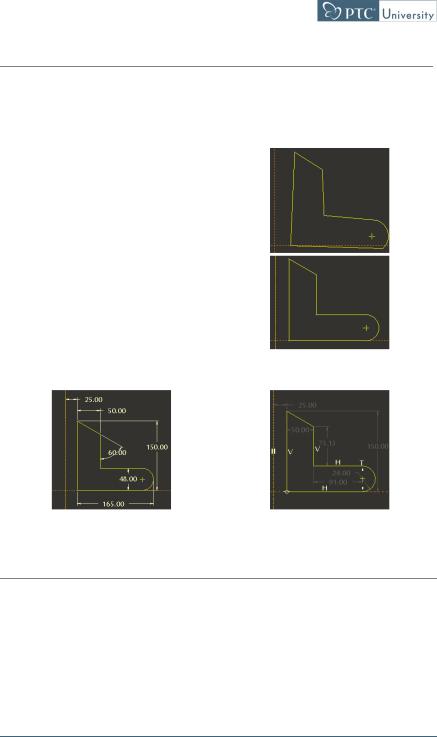

Создание сечения с помощью размеров
Сечение, сделанное от руки и закрепленное сечение
Использование в сечении закреплений
Понятие теории направления конструирования
При создании моделей в Pro/ENGINEER Wildfire очень важно определить направление конструирования. Направление конструирования позволяет получать планируемые результаты при изменении модели. Создание сечений позволяет фиксировать направление конструирования. Направление конструирования фиксируется и может варьироваться у разных сечений.
•Способ привязки – Изменение способа привязки сечения влияет на планируемое поведение сечения, тем самым меняя конструкцию.
•Способ измерения – Изменение способа проставления размеров влияет на планируемое поведение сечения, также меняя конструкцию.
© 2009 PTC |
Модуль 6 | Страница 3 |
Использование Оперативного Менеджера для захвата замысла проекта
Верхний рисунок показывает сечение, сделанное от руки. К нему не применялось никакого конструкторского воздействия. При редактировании такого чертежа непонятно, как он будет изменяться. Средний рисунок показывает «закрепленное» сечение. Оперативный Менеджер помогает создать такое сечение, как на среднем рисунке, а не на верхнем.
Начинать создание сечение следует с элемента, наиболее похожего на желаемое сечение. Оперативный менеджер начнет динамически предлагать привязку, чтобы помочь создать геометрию сечения. Например, если на чертеже линия приблизительно вертикальная, Оперативный менеджер динамически привяжет эту линию к вертикальной оси, помогая задать направление. После окончания создания элементов сечения автоматически появятся размеры серого цвета.
•Оперативный менеджер должен хранить полностью определенное сечение. Размеры и привязки хранят размер, форму и положение всех элементов. При необходимости можно менять размерную схему по умолчанию путем изменения или добавления размерности для более полного соответствия необходимым условиям.
•Оперативный менеджер содержит как слабые так и сильные компоненты.
–Слабые компоненты серого цвета, тогда как сильные – белого.
–Размеры и закрепления могут быть сильными или слабыми.
–Система добавляет или удаляет слабые компоненты при необходимости для создания более закрепленного эскиза.
–Вы не можете удалить слабый компонент.
–Сильные компоненты это слабые, измененные или непосредственно или путем их изменения.
Модуль 6 | Страница 4 |
© 2009 PTC |
