Архитектура iso 15926
Архитектура,
подразумеваемая ISO 15926, показана на
рисунке 8. Данная архитектура является
примером описанной в ISO 18876-1. Стандарт
поддерживает интеграцию в широком
контексте, благодаря свойствам лежащей
в его основе обобщенной концептуальной
модели данных. Данные жизненного цикла
установки непрерывного производства
структурируются в соответствии с моделью
данных, определенной в ISO 15926-2. Эти данные
делятся на данные об отдельной установке
непрерывного производства и справочные
данные, представляющие сведения,
являющиеся общими для многих установок
непрерывного производства или
представляющие интерес для многих
пользователей [19].

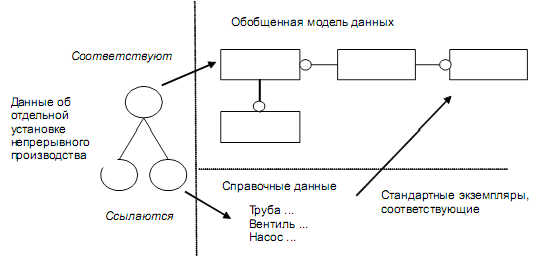

Рисунок 8 – АрхитектураISO15926
Справочные данные обеспечивают непротиворечивость значений в рамках нескольких наборов данных об установках непрерывного производства. Модель данных, определенная в ISO 15926-2, поддерживает представление как классов, так и индивидов в качестве экземпляров со значениями атрибутов. Общие для членов класса характеристики определяются единожды в форме машиночитаемых данных. Характеристики отдельных единиц затем специфицируются путем ссылки на соответствующие классы.
ПРИМЕР. Отдельная труба может идентифицироваться как член класса «трубы диаметром 0,6 дюйма», что специфицирует габариты данной отдельной трубы в пределах возможных габаритов, специфицированных для данного класса.
Сведения об отдельных единицах, соответствующих или долженствующих соответствовать стандартам или стандартизованным инженерным методам, представляются в ясной и четкой форме, без дублирования. Детализированные классы, выявляемые в сведениях, связанных с установками непрерывного производства, определяются как справочные данные.
Концептуальные модели данных
Модель данных, специфицированная в ISO 15926-2, является концептуальной моделью данных, как таковая описана в трехсхемной архитектуре из ISO/TR 9007.
Для обеспечения интеграции сведений и получения стабильной и гибкой модели, совместимой с развивающейся и изменяющейся деловой практикой, из данной модели исключены все деловые нормы, соответствующие конкретному применению.
В данной трехсхемной архитектуре различаются три типа моделей данных.
Внешняя модель: структура данных, соответствующая группе описаний данных для определенного назначения, что включает подходящих для конкретного назначения правила для данных.
Концептуальная модель данных: нейтральная модель, способная поддерживать любую допустимую в рамках ее предмета группу описаний. Такие модели могут включать лишь правила для данных, сохраняющие справедливость на всем протяжении предполагаемой жизни данной модели. Как следствие, большинство правил или граничных условий, вытекающих из конкретных деловых применений данных, из концептуальных моделей данных исключаются.
Физическая модель: определение способа сохранения данных. Типы данных сущностей отражают вещи, важные для сохранения и извлечения [данных], а не деловое значение этих данных. Данные понятия проиллюстрированы на рисунке 9.
Рисунок 9 – Трехсхемная архитектура
