Методика расчета клиноременных передач
Ограниченное число типоразмеров стандартных клиновых ремней позволило определить допускаемую нагрузку для каждого типоразмера ремня, а расчет передачи свести к подбору типа и числа ремней по таблицам или графикам (см. приложение 2 к ГОСТ 1284-68).
Тип и число ремней выбирают и рассчитывают, используя формулу (5.28) и графики рис.
N=N0KKнz(5.26)

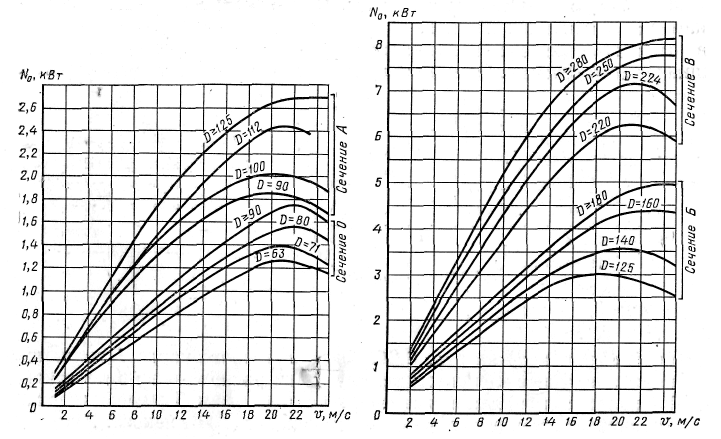

Рис.5.19 Рис.5.20
* В последнее время шнуры корда на основе искусственных волокон заменяют синтетическими (полиамидными) волокнами или стальными тросами, что позволяет значительно повысить прочность ремней.
Значение мощностей на графиках (рис.5.19 5.21) даны применительно к ремням с кордом на основе искусственных волокон:
рис. 5.19 – для сечений ремней О и А, рис.5.20 – для сечений Б и В, рис.5.21 – для сечений Г, Д и Е. В случае применения синтетических волокон значения мощностей можно увеличить примерно на 10%. Расчет выполняют по диаметру малого шкива D1. При выборе диаметров из числа указанных на графиках следует учитывать, что при меньших диаметрах уменьшаются габариты передачи, но увеличивается число ремней. Расчетные диаметры обоих шкивов рекомендуют выбирать из числа стандартных.
Вследствие неравномерности загрузки ремней рекомендуют ограничивать число ремней по условию
z 8 (5.27)
Выполняя расчет, необходимо учитывать следующие рекомендации: 1200(900); i7 (10); (5.28) U10 (20)с-1; 2 (D1+D2)a0,55 (D1+D2) +h, где h– высота поперечного сечения ремня (см.рис.5.24) В указанных пределах рекомендуемое межосевое расстояние можно выбирать по табл. В зависимости от i и D2. Предварительное натяжение ремня – по рекомендации |

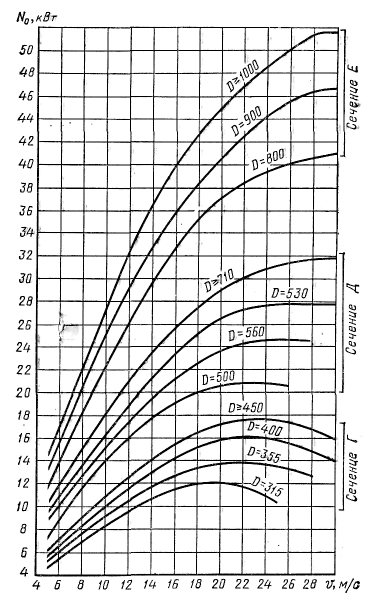

Рис.5.21 |
Передача зубчатыми ремнями

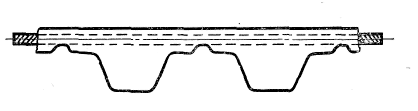

В этой передаче на внутренней стороне плоского ремня образованы выступы (зубья) трапецеидальной формы (рис.5.28), а на шкиве – соответствующие впадины. Таким образом, передача работает по принципу зацепления, а не трения. К ременным передачам она относится условно только по названию и конструкции тягового органа. По принципу работы она относится к цепным передачам. Принцип зацепления устраняет скольжение и необходимость в большом предварительном натяжении,
что повышает к.п.д. передачи. Здесь уменьшается влияние угла обхвата и межосевое расстояние на тяговую способность, что позволяет значительно снизить габариты передачи и увеличить передаточное отношение. Эластичная связь и упругость зубьев |
Рис.5.22 |
(вместо жестких шарнирных связей цепи) устраняет шум и динамические нагрузки.
Значение различно при расчетах на контактные и изгибные напряжения.
Примечание. Если значение превышает величину t max , то принимают = t max.
