Расчет на прочность по напряжениям изгиба
По напряжениям изгиба рассчитывают только зубья колеса, так как витки червяка по форме и по материалу значительно прочнее зубьев колеса.
В приближенных расчетах червячное колесо рассматривают как косозубое. При этом в основную формулу для напряжений изгиба зубьев вводят следующие поправки и упрощения.
1. По своей форме зуб червячного колеса прочнее зуба косозубого колеса (примерно на 40%). Это связано с дуговой формой зуба и с тем, что во всех сечениях, кроме среднего, зуб червячного колеса нарезается как бы с положительным смещением (смотри хmна рис.9.5)
2. Для червячного зацепления
3. Для некоторого среднего значения 100получим0,93.

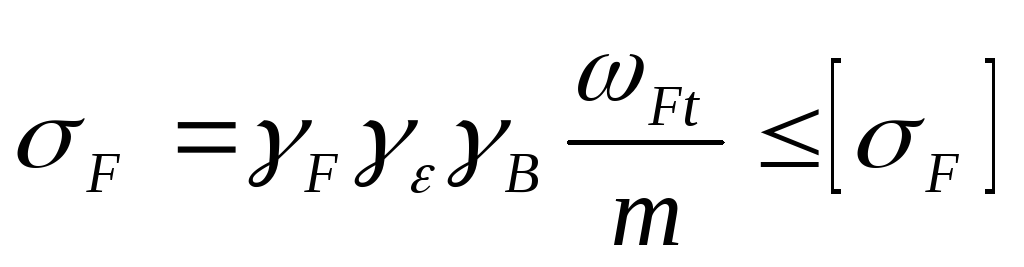

При этом формулу ( ) можно записать в виде

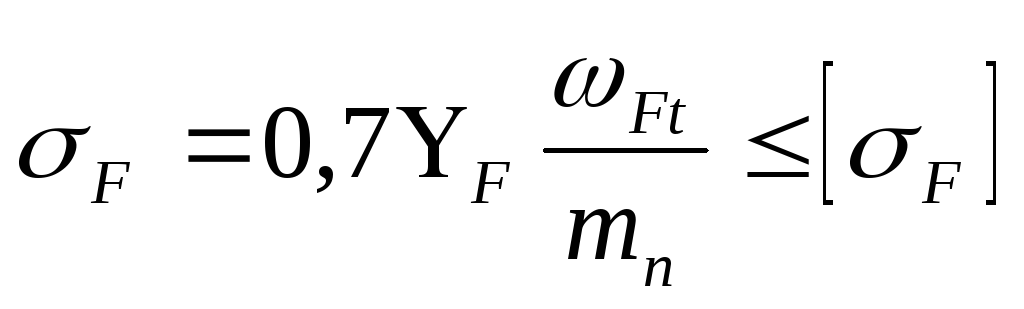

(9.20)

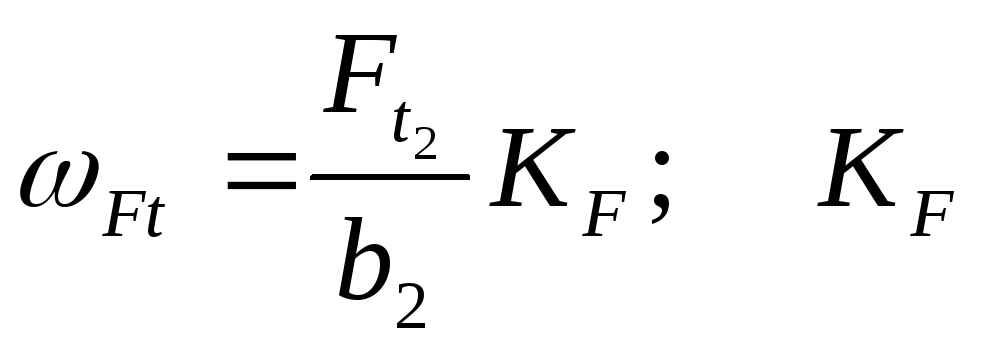

где - коэффициент расчетной нагрузки;mn=mcos;F по табл. [ ] с учетом эквивалентного числа зубьев колеса
z =z2/cos3(9.21)
Расчетная нагрузка
Для червячных передач приближенно принимают
КН= КF=KK
где K- коэффициент динамической нагрузки;K- коэффициент неравномерности нагрузки.
Одним из достоинств червячной передачи является плавность и бесшумность работы. Поэтому динамические нагрузки в этих передачах невелики. При достаточно высокой точности изготовления и скорости скольжения s3 м/с,K1.
Хорошая прирабатываемость материалов червячной пары уменьшает неравномерность нагрузки по контактным линиям. При постоянной внешней нагрузке K= 1.
В общем случае, при выполнении рекомендаций по точности (см.табл.9.2) и
жесткости червяка ( ), можно принимать
КН= КF1,11,4 (9.22)
Большие значения – для высокоскоростных передач и переменной нагрузки.
Материалы и допускаемые напряжения
В связи с высокими скоростями скольжения и неблагоприятными условиями смазки материалы червячной пары должны обладать антифрикционными свойствами, износостойкостью и пониженной склонностью к заеданию.
Червякисовременных передач изготовляют из углеродистых или легированных сталей. Наиболее нагрузочной способностью обладают пары, у которых витки червяка подвергают термообработке до высокой твердости (закалка, цементация и пр.) с последующим шлифованием или полированием.
Червячные колеса изготавливают преимущественно из бронзы, реже из латуни или чугуна. Оловянные бронзы типа ОФ10-1, ОНФ и другие считаются лучшим материалом для червячных колес, однако они дороги и дефицитны. Их применение ограничивают наиболее ответственными передачами с большими скоростями скольжения (sдо 25 м/с).
Применяют заменители оловянных бронз, например сурьмяно-никелевые и свинцовистые бронзы.
Безоловянистые бронзы, например, алюминиево-железистые типа АЖ9-4 и другие, обладают повышенными механическими характеристиками (НВ, в), но имеют пониженные противозадирные свойства. Их применяют в паре с твердыми червяками для передач, у которыхs10 м/с.
Чугун серый или модифицированный допускают для применения при s2 м/с.
Допускаемые контактные напряжения для оловянистых бронз определяют из условий стойкости против износа и усталостного выкрашивания, для других материалов – из условий отсутствия заедания.
Для проверки червячных передач на статическую прочность по изгибу при кратковременных перегрузках, которые не учитывают в основном расчете, предельные допускаемые напряжения можно принимать:
[F]max0,8T– для бронзы, [F]max0,6ви– для чугуна.
