Ответы на контрольные вопросы

1. Выходное устройство -часть двигателя, расположенная за силовой

турбиной и предназначенная для отвода газов из ее проточной части.

2. Выходные устройства должны иметь минимальное гидравлическое

сопротивление, обладая при этом высокой стойкостью против коробления, прогара и газовой коррозии

3. Для изготовления деталей выходного устройства используются

жаропрочные нержавеющие стали типа 1Х18Н9Т, 0Х18Н12Б или титанового сплава.

Лабораторная работа № 5 «Лопатки осевых компрессоров»

Цель работы: изучение конструкции лопаток направляющих

аппаратов и рабочих колес осевых компрессоров, определение их абсолютных и относительных размеров

Лопатки осевых компрессоров образуют межлопаточные каналы

направляющих аппаратов и рабочих колес, в которых происходит последовательное преобразование механической энергии, подведенной к ротору компрессора, с начала в кинетическую, а затем в потенциальную энергию газового потока.

Соответственно в дозвуковых компрессорах каналы, образованные

рабочими лопатками, являются сужающими, а межлопаточныеканалы направляющих аппаратов –расширяющимися. Поэтому количество, конструкция и размеры рабочих и направляющих лопаток одной ступени различны.

При этом в пределах одного рабочего колеса и соответственно

направляющего аппарата лопатки имеют одинаковую конструкцию и размеры (отличаются только в пределах технологических допусков).

Как рабочая, так и направляющая лопатка образована пером и

элементами крепления к ротору или корпусу направляющего аппарата (хвостовиком).

Перо лопатки является ее основным элементом, обеспечивающим

преобразования энергий в ступени компрессора, и характеризуется следующими показателями:

• длина лопатки l (расстояние между корневым сечением сразу же после хвостовика и наружным торцем пера);

• радиусы входной и выходной кромок;

• длина хорды b(расстояние между входной и выходной кромками в пределах одного сечения лопатки);

• ширина сечения лопатки B(проекцией хорды на продольную ось ступени);

• угол установки(угол, образованный хордой и продольной осью ступени);

• толщина профиля в данном сечении Сmax (значение Сmax уменьшается, как правило, от корневых сечений к периферии).

По способу крепления различают лопатки консольные и с

двусторонним закреплением.

Направляющие лопатки компрессора

Параметры Лопаток осевого компрессора	Ступень №
Охлаждаемые рабочие лопатки
Количество опор рабочей лопатки		1
Тип хвостовика рабочей лопатки		Елочка
Полная длина рабочей лопатки, мм		76
Длина пера рабочей лопатки, мм		51
Длина замковой части рабочей лопатки, мм		25
Длина хорды рабочей лопатки, мм на периферии в среднем сечении в корневом сечении		31 33 34
Радиусы входной и выходной кромок рабочей лопатки, мм на периферии в среднем сечении в корневом сечении		2.5; 1.5 1.5
Угол установки профиля рабочей лопатки, на периферии в среднем сечении в корневом сечении		5
Ширина сечения рабочей лопатки, мм на периферии в среднем сечении в корневом сечении		30 32 33
Толщина профиля рабочей лопатки на периферии в средней части в корневой части		6
Тип бандажной связи, количество лабиринтных усиков на поверхности бандажной полки		Нет
Размеры бандажной полки		Нет
Относительная длина рабочей лопатки l/bср		2.3
Относительная толщина рабочей лопатки Сmax/ b		0.18
Количество, размеры каналов в лопатке для охлаждающего воздуха, мм подвод воздуха (замковая часть) отвод воздуха (перо лопатки и ее выходная кромка)		Нет

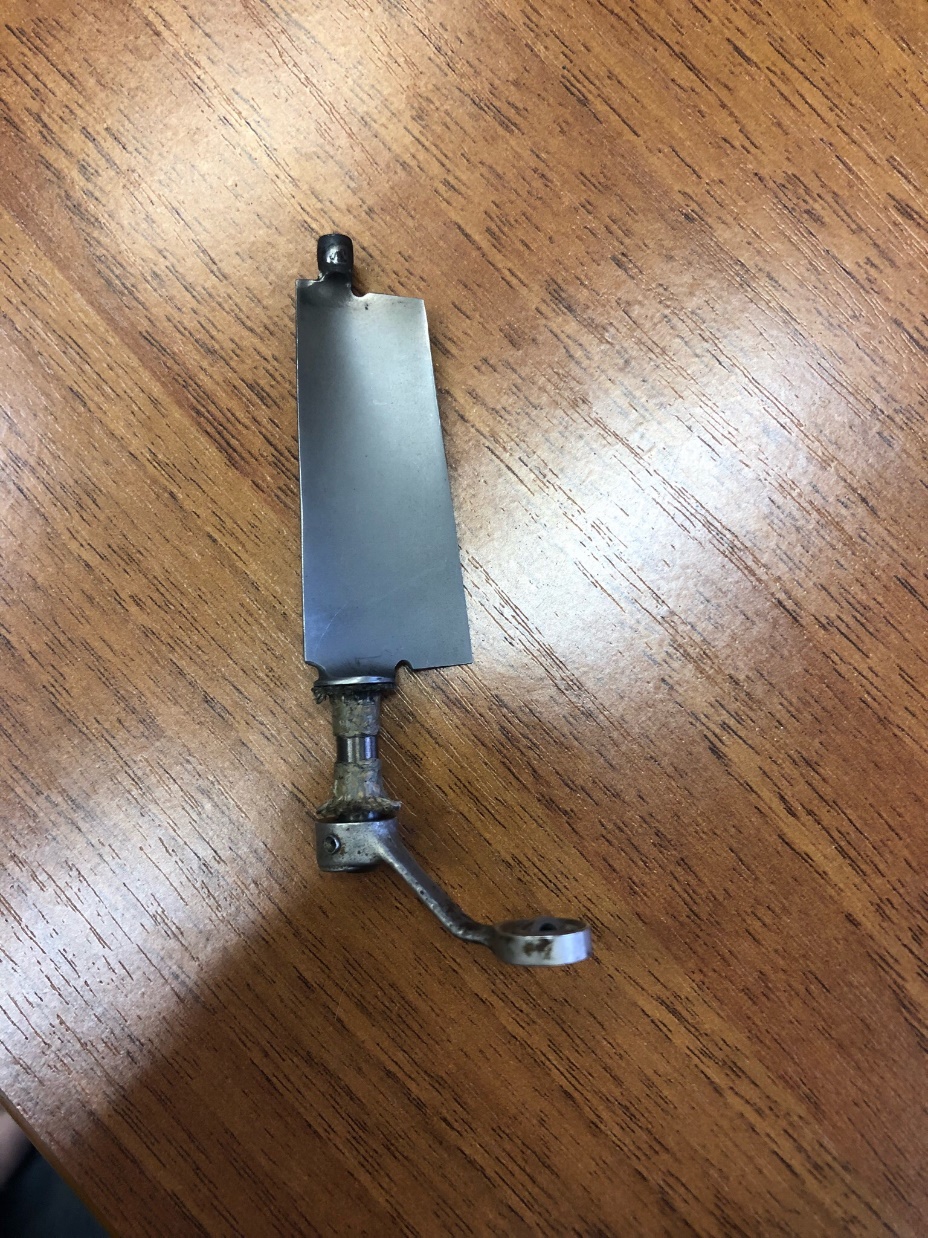

Рисунок 5.2 – направляющая лопатка осевого компрессора
