Лабораторная работа №1 «Компоновка судового дизеля и его агрегата наддува»

Цель работы: изучение общей компоновки судового дизеля, состава и

взаимного расположения основных неподвижных деталей и навешенных агрегатов двигателя, схем наддува дизелей, конструкции центробежных компрессоров и центростремительных турбин, входящих в их состав, определение основных геометрических размеров рабочих колес и их соотношений.

Современный судовой дизель – сложный комбинированный двигатель, состоящий из:

  • остова (фундаментной рамы, коренных подшипников, картера, блока, втулок и крышек цилиндров);

  • деталей движения (коленчатого вала, демпфера крутильных колебаний, маховика, шатунов, мотылевых подшипников, поршней с поршневыми пальцами и кольцами);

  • коробки приводов (шестерен и валов, обеспечивающих передачу крутящего момента от коленчатого вала к навешанным механизмам);

  • механизма газораспределения (кулачкового вала, подшипников, толкателей, клапанов и др.);

  • системы воздухо- и газообмена (воздушного фильтра, глушителя шума, турбокомпрессора агрегата наддува, охладителя наддувочного воздуха, воздушного коллектора и коллектора отработавших газов);

  • системы топливоподачи (топливных фильтров, трубопроводов, насосов и их приводов, форсунок и др.);

  • системы смазки (масляных фильтров, трубопроводов, насосов и их приводов, термостата и др.);

  • системы охлаждения (трубопроводов, расширительной цистерны, насосов и их приводов, термостата и др.);

  • системы регулирования (регуляторы, их приводы);

  • системы пуска, реверса и управления;

  • системы контроля параметров,защиты, сигнализации и диагностирования.

Из всего многообразия возможных компоновочных (архитектурных)

схем ДВС на судах внутреннего и смешенного плавания нашли применение только вертикальные рядные и V-образные судовые дизели.

Рядные судовые дизели с числом цилиндров от 1 до 8 используются в

качестве аварийных и вспомогательных (привод электрогенераторов).

В качестве главных двигателей используются 6-8 цилиндровые рядные

и 8-12 цилиндровые V-образные судовые дизели.

Компоновочная схема рядных судовых дизелей, как правило,

достаточно проста и содержит:

  • фундаментную раму или масляный поддон (при использовании подвесных коленчатых валов);

  • картер;

  • блок цилиндров или блок-картер (в случае их выполнения в виде единой отливки);

  • крышки цилиндров;

  • воздушный коллектор (трубопровод, расположенный вдоль блока цилиндров или отлитого за одно целое с ним);

Повышение мощности двигателя оценивается степенью наддува,

представляющей собой отношение среднего эффективного давления дизеля с наддувом к среднему эффективному давлению у того же дизеля без наддува.

Наибольшее значение у четырехтактного дизеля не превышает 4, а у

двухтактного – 2,5.

Турбокомпрессоры различают по степени повышения давления

  • Н - низкого давления, 1,3 ...1,9,

  • С - среднего давления, 1,9 ... 2,5,

  • В - высокого давления, 2,5 ... 3,5.

Турбокомпрессоры имеют три конструктивных схемы:

  • с подшипниками по краям ротора;

  • с подшипниками между консольно расположенными рабочими колесами;

с подшипниками, расположенными по обеим сторонам турбины, и консольно расположенным рабочим колесом компрессора.

Рисунок 1 – вид сбоку 6ЧСПН 12/14

1 – газовый коллектор; 2 –воздушный коллектор; 3 – агрегат наддува; 4 – охладитель наддувочного воздуха; 5 – фундаментная рама; 6 – масляный поддон ; 7 –сброс давления из картера; 8 – стартер

Рисунок 2 – вид сбоку 6ЧСПН 12/14

1 – масляные фильтры; 2 – расширительный бак системы охлаждения; 3 – водяной насос; 4 – масляный насос; 5 – водяной насос

Рисунок 3 – вид сбоку 6ЧСПН 12/14

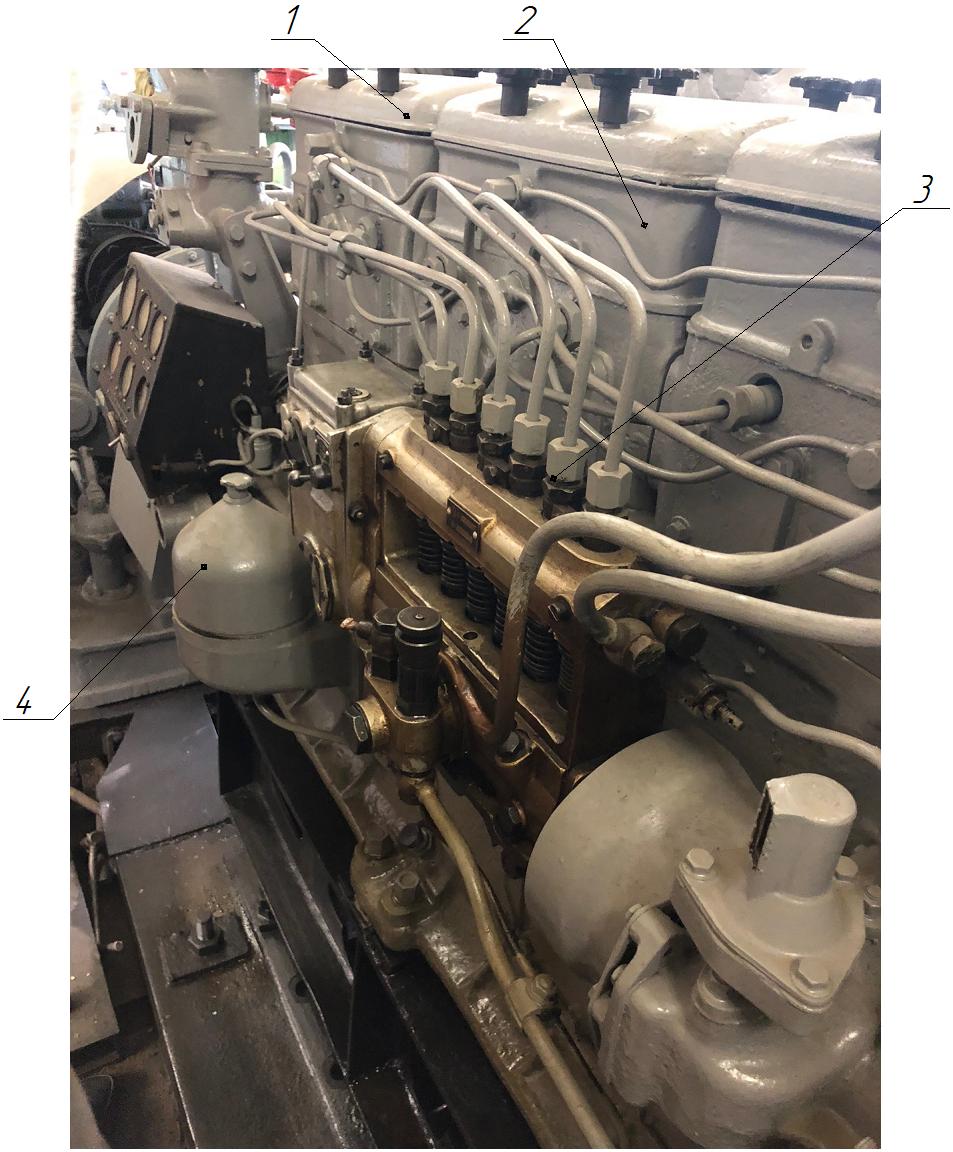

1 – крышка цилиндров; 2 – блок цилиндров; 3 – ТНВД; 4 – центрифуга

Рисунок 4 основные элементы остова двигателя 12 ЧН 18/20

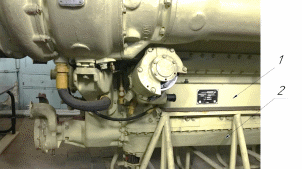

1 – фундаментная рама; 2 – масляный поддон

Рисунок 5 основные элементы остова двигателя 12 ЧН 18/20

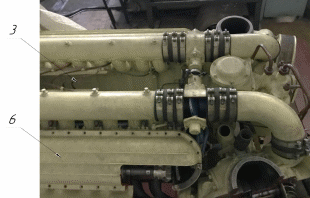

3 – картер; 6 – моноблок

Рисунок 6 устройство воздухоснабжения и газообмена двигателя 12 ЧН 18/20

9 – воздушный фильтр; 10 – агрегат наддува; 12 – воздушный коллектор; 13 – газовый коллектор

n/n

Конструктивный элемент

или параметр

Рядный дизель

V-образный дизель

Обозначение дизеля по4393-88

6ЧН 12/14

12 ЧН 18/20

Расположение блока цилиндров (вертикальное или под углом – угол развала)

Длина остова двигателя, мм

Высота остова двигателя, мм Ширина остова двигателя, мм

Отношения:

  • длины двигателя к произведению диаметра на число цилиндров

  • высоты двигателя к ходу поршня

  • ширины двигателя к ходу поршня

Отметить в таблице наличие и показать на эскизах

Основные элементы остова:

  • фундаментная рама

  • масляный поддон

  • картер

  • блок цилиндров

  • блок-картер

  • моноблок

  • крышка цилиндров

Коробка приводов

Устройства воздухоснабжения и газообмена:

  • воздушный фильтр

  • агрегат наддува

  • охладитель наддувочного воздуха

  • воздушный коллектор

  • газовый коллекторы
