Суть метода;
Основная идея метода конечных элементов состоит в том, что рас- считываемая строительная конструкция заменяется совокупностью неко- торых элементов, соединенных между собой и с основанием в конечном числе точек. Элементы, на которые разбивается строительная конструкция, называются конечными элементами, а точки их соединения - узлами. При этом внешняя нагрузка заменяется системой эквивалентных узловых сил. Такая дискретизация исходной конструкции и действующей нагрузки позволяет заменить ее расчет расчетом некоторой идеализированной сис- темы с конечным числом степеней свободы. Конечные элементы должны обладать постоянными жесткостными параметрами, а их напряженно-деформированное состояние должно с дос- таточной точностью описываться некоторыми аналитическими выраже- ниями. Это важно для определения связи между узловыми усилиями и пе- ремещениями.
Конечный элемент;
Конечные элементы-элементы, на которые разбивается строительная конструкция.
узел;
Узлы-точки соединения конечных элементов.
Типы конечных элементов;

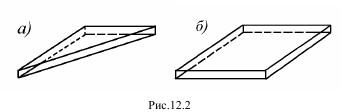

По геометрической форме различают три типа простейших базовых конечных элемента, на которые могут разбиваться различные конструк- ции: − одномерные; − двухмерные; − трехмерные. Одномерный конечный элемент представляет собой призматиче- ский стержень (рис.12.1). Двухмерный конечный элемент может быть двух видов - тре- угольная пластина (рис.12.2.а) и прямоугольная пластина (рис.12.2.б). Трехмерный конечный элемент представляет собой тетраэдр (рис.12.3)
Конечные элементы характеризуются числом узлов и числом узло- вых реакций. Число узлов конечного элемента зависит от его формы и мерности.
вектор перемещений конструкций;
векторы с одинарной
стрелкой соответствуют линейным пе-
ремещениям, а векторы с двойной стрелкой
– угловым перемещениям уз- лов.
вектор нагрузки конструкций;
Векторы
с одинарной стрелкой соответствуют
узловым силам, а векторы с двойной
стрелкой – узловым моментам.
вектор нагрузки произвольного j-того
узла (j=1,…,N).
матрица жёсткости конструкций;
Матрица жесткости конструкции имеет блочную структуру
Каждый
блок матрицы жесткости конструкции
представляет собой под- матрицу единичных
реакций, возникающих в произвольном
узле, и, в об- щем случае, имеет размеры
6х6
вектор перемещений конечного элемента;
матрица жёсткости конечного элемента.
Матрица жесткости отдельного конечного элемента также имеет блочную структуру
Каждый
блок матрицы жесткости отдельного
конечного элемента тоже представляет
собой подматрицу единичных реакций,
возникающих в про- извольном узле
конечного элемента, и, в общем случае,
имеет размеры 6х6
