Тема 9 Гидравлическое оборудование тракторов
1. Назначение навесной гидравлической системы трактора.

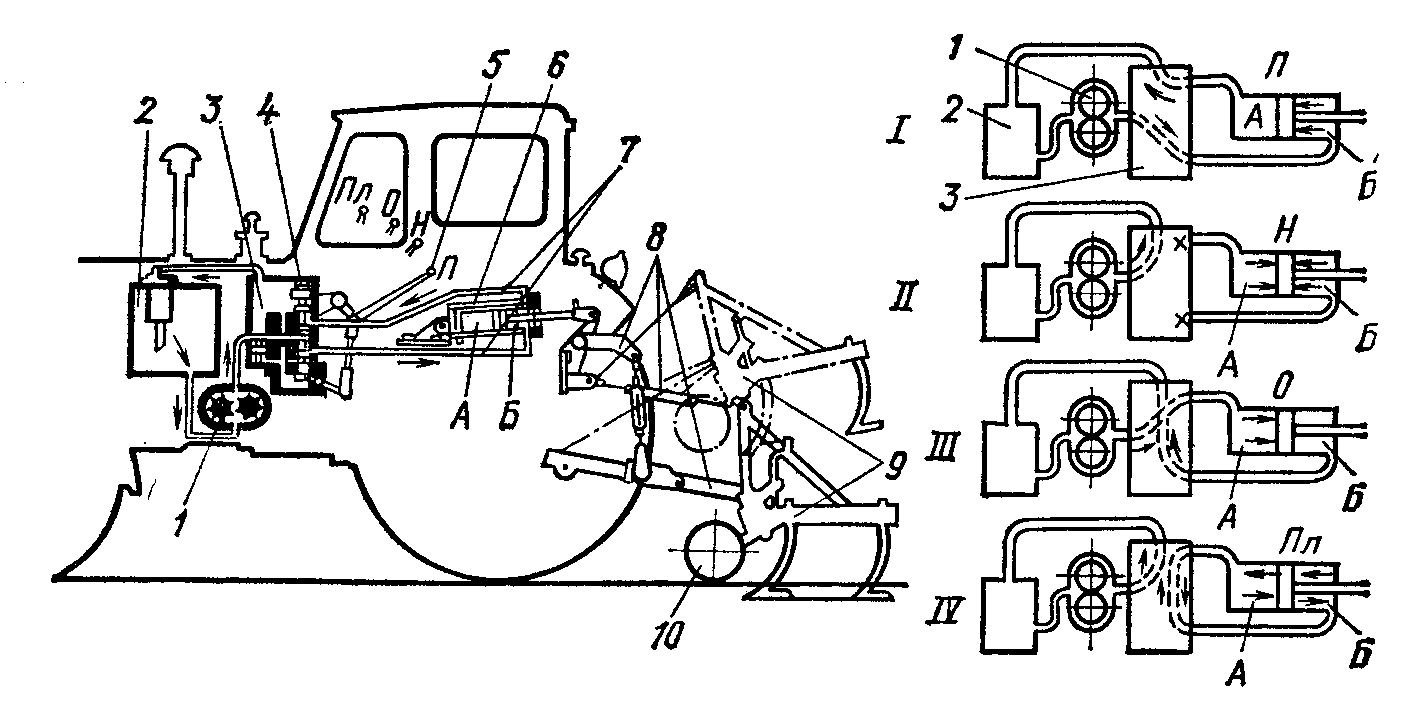

2. Расставьте номера позиций, приведенных на схеме гидравлической системы трактора.
золотник; - рычаг золотника; - силовой цилиндр;
распределителя
- маслопроводы; - механизм навески; - навесная машина;
- опорное колесо; - масляный насос; - масляный бак - распределитель;
3. Укажите действие, выполняемое механизмом навески в соответствии с положением рычага золотника распределителя:
I - II -
III - IV -
4. Перечислите, с помощью каких устройств механизма навески или гидравлического привода регулируется положение и требуемый ход навесных орудий или с.-х. машин относительно остова трактора.

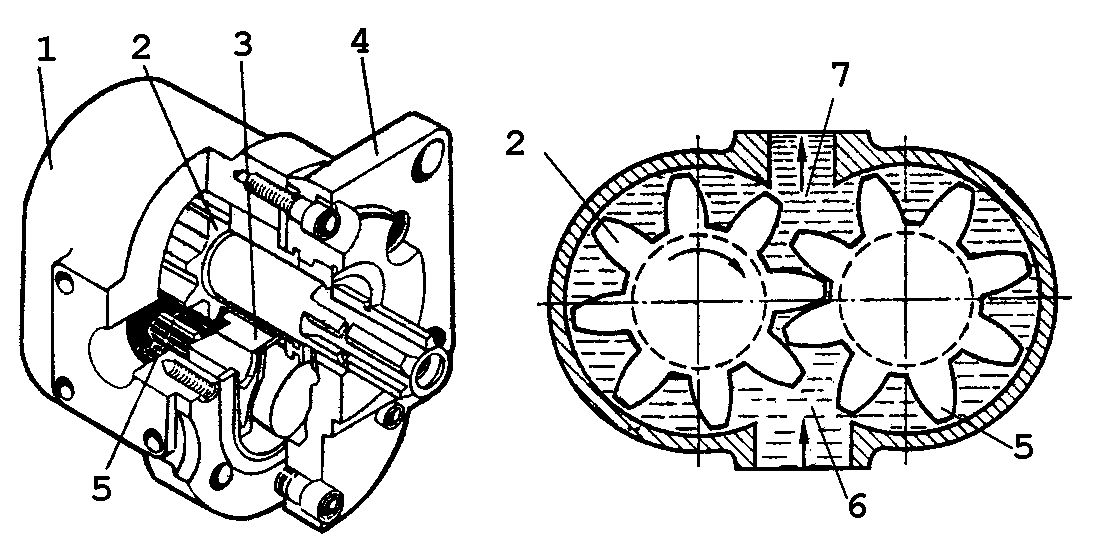

5. Расставьте номера позиций основных элементов шестеренчатого масляного насоса.
- корпус; - ведомая шестерня; - полость нагнетания;
- ведущая шестерня; - опорные втулки; - крышка;
- всасывающая полость
Контрольные вопросы и задания
Перечислите элементы навесной системы трактора.
Как работает шестеренный насос?
Назначение распределителя.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание выполнил .................. Задание принял ..................
Тема 10 Электрооборудование тракторов и автомобилей
Назначение электрооборудования.
2. Перечислите основные элементы, входящие в систему электрооборудования трактора (автомобиля), с описанием назначения отдельных ее элементов.

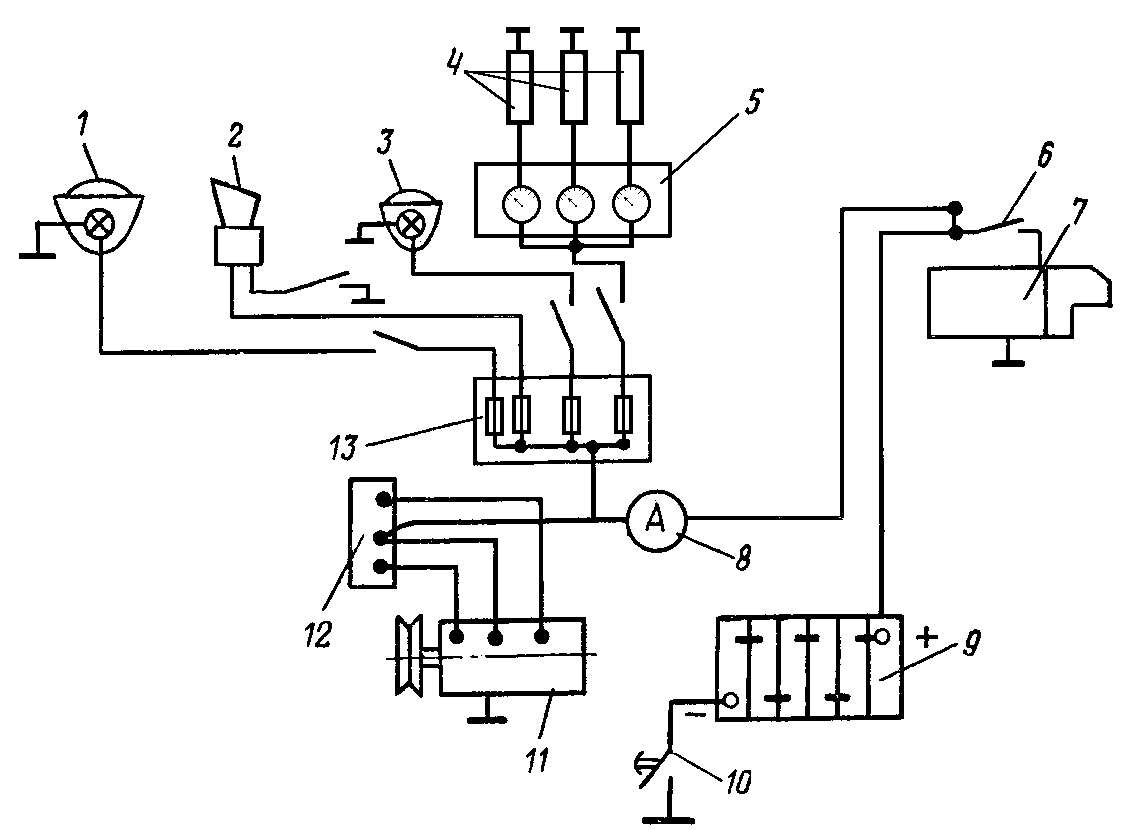

2. Расставьте номера позиций элементов, входящих в схему электрооборудования трактора.
- фара освещения; |
- включатель стартера; |
- фонарь световой сигнализации; |
- генератор; |
- стартер; |
- реле-регулятор; |
- приборная доска с указателями; |
- аккумуляторная батарея; |
- датчики (температуры и давления); - звуковой сигнал |
- амперметр; |
- включатель массы; |
- блок предохранителей |

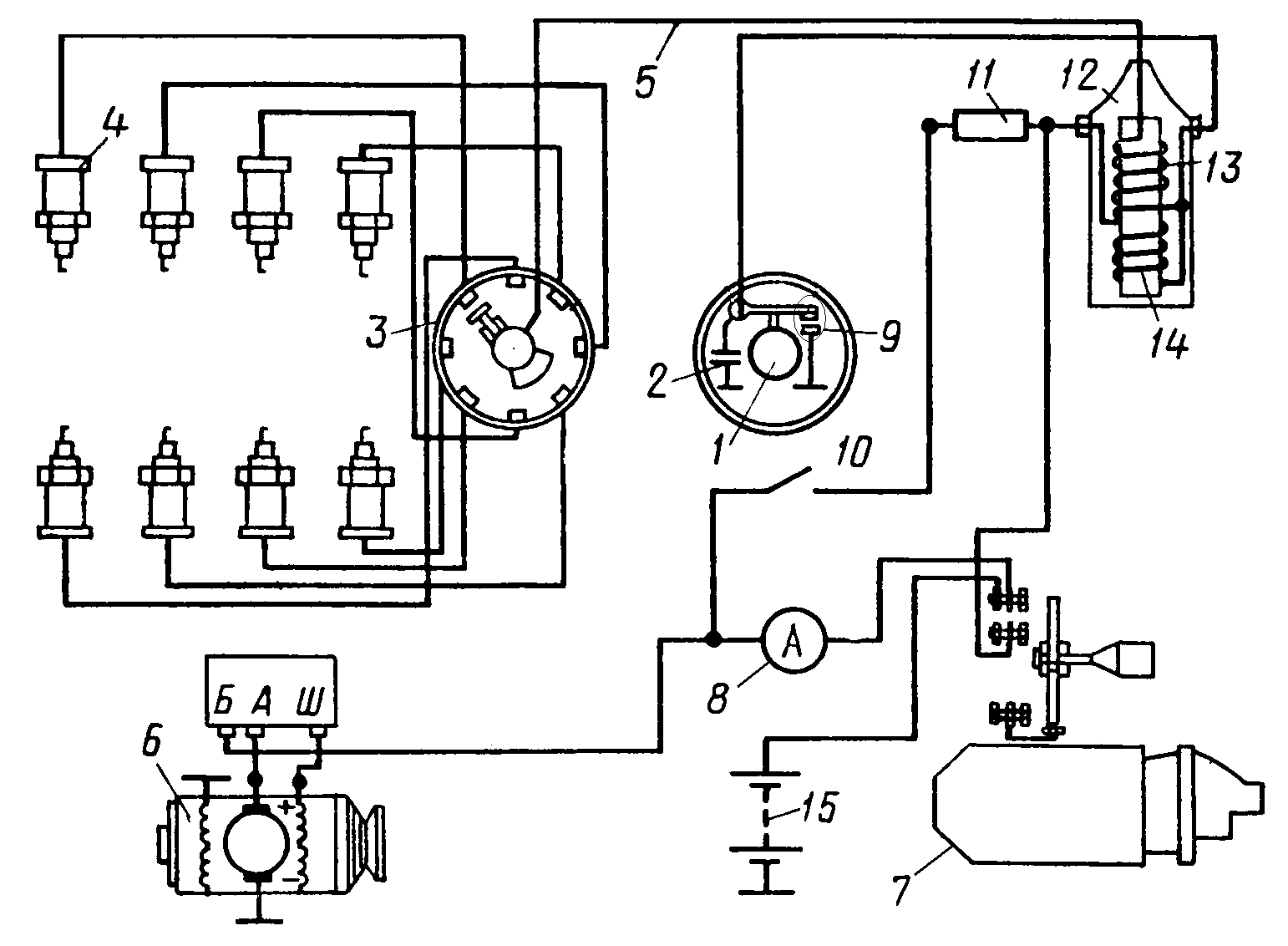

3. Перечислите элементы электрической цепи, входящие в схему батарейного зажигания.
- вторичная обмотка катушки зажигания; - кулачек; - конденсатор;
- распределитель высокого напряжения; - свеча зажигания; - генератор;
- провод высокого напряжения; - стартер; - аккумулятор
- первичная обмотка катушки зажигания; - замок зажигания;
- нагрузочное сопротивление; - контакты прерывателя;
- корпус катушки зажигания;
Контрольные вопросы и задания
Источники электрической энергии, применяемые на тракторах и автомобилях.
Что представляет собой электролит, заливаемый в аккумуляторную батарею? Его влияние на напряжение батареи.
Какие типы генераторов применяются на тракторах и автомобилях?
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание выполнил .................. Задание принял ..................
