Тема 4 Механизм газораспределения
1. Назначение механизма газораспределения.
2. Что называется диаграммой фаз газораспределения? Изобразите диаграммы фаз газораспределения четырехтактного ДВС.

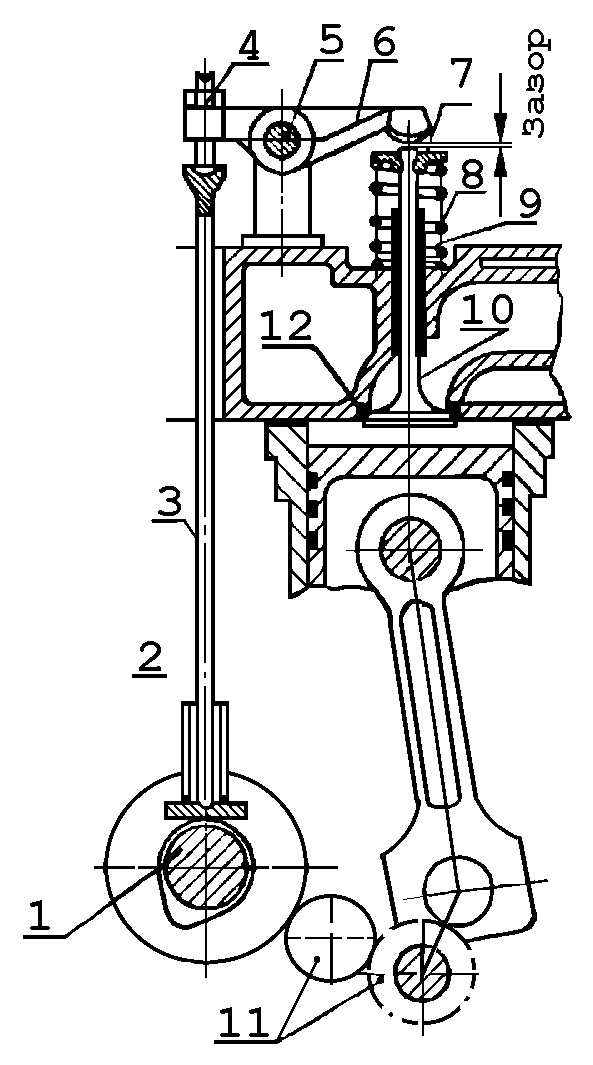

3. Расставьте номера основных деталей механизма газораспределения.
|
|
Контрольные вопросы и задания
1. Как работает механизм газораспределения?
2. Для чего необходим зазор между стержнем клапана и бойком коромысла?
3. Объясните, почему клапаны открываются раньше, а закрываются после
прихода поршня в мертвые точки.
4. Порядок регулировки зазоров в ГРМ.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание выполнил .................. Задание принял ..................
Тема 5 Смазочная система
1. Назначение смазочной системы двигателя.
2. Какими способами подается масло к трущимся поверхностям двигателя? Приведите соответствующие примеры.

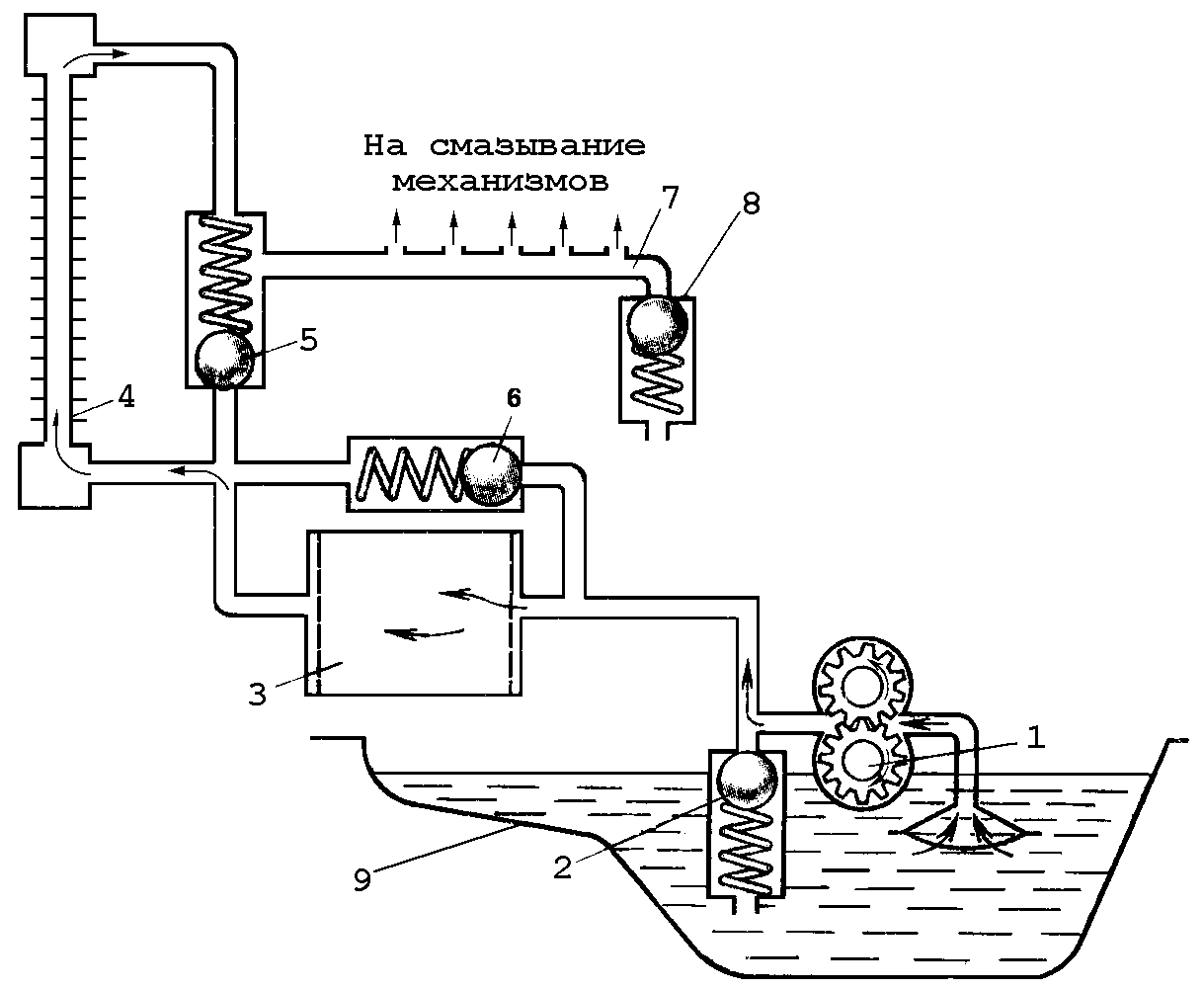

3. Расставьте номера основных элементов смазочной системы.
|
|
Контрольные вопросы и задания
Какие существуют способы подвода масла к трущимся поверхностям?
Последствия работы двигателя без смазки. Допустимое давление в системе смазки.
3. В чем состоит техническое обслуживание смазочной системы?
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание выполнил .................. Задание принял ..................
Тема 6 Система охлаждения двигателей
1. Назначение системы охлаждения.
2. Обозначьте основные части элементов системы охлаждения.

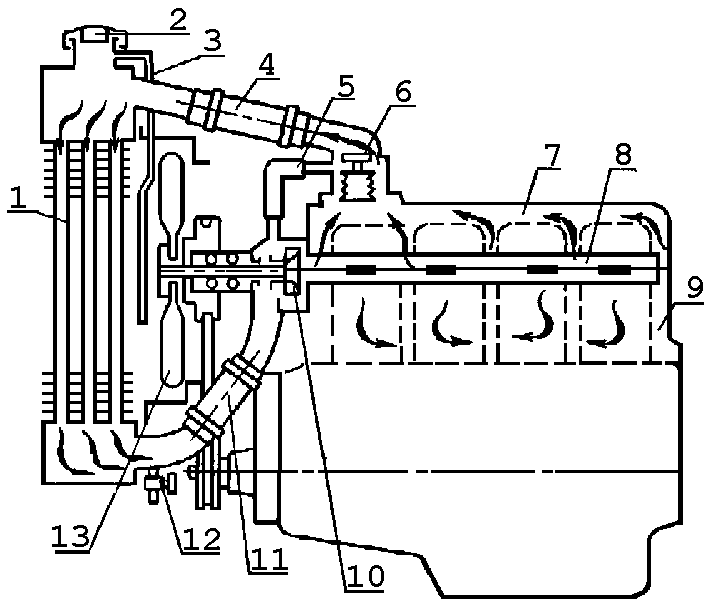

Схема жидкостной системы |

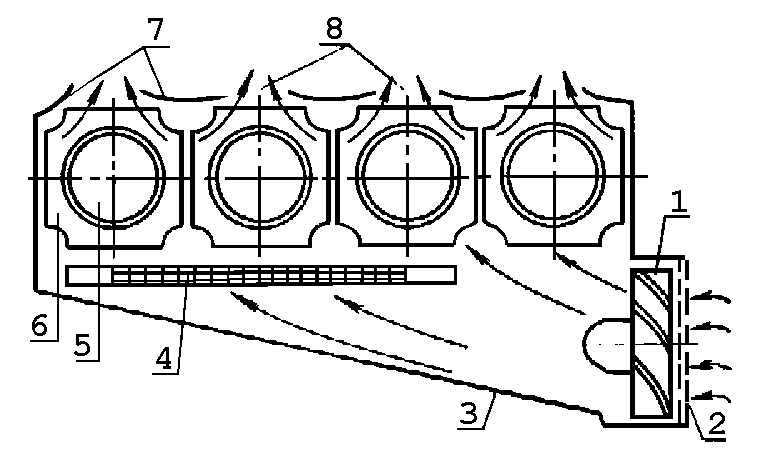

Схема воздушной системы |
|
|
- сливная трубка; - радиатор; - соединительный шланг; - блок; - паровоздушный клапан; - термостат; - головка блока; - водяной насос; - сливной кран; - вентилятор; - обводной трубопровод |
- масляный радиатор; - кожух; - вентилятор; - сетка; - ребра цилиндра; - окна; - щитки-дефлекторы; - цилиндр |
3. Перечислите марки тракторов, на которых установлены двигатели с воздушным и жидкостным охлаждением.
Контрольные вопросы и задания
1. Преимущества и недостатки жидкостной и воздушной систем охлаждения.
2. Влияние теплового состояния ДВС на работу его механизмов и систем.
3. Какие неисправности системы охлаждения могут привести к перегреву двигателя?
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание выполнил .................. Задание принял ..................
