5Ввод/ Вывод
5.2. Системные ресурсы. Понятие интерфейса. Назначение контролера
Интерфейс– соединение нескольких объектов.
1)Программа – программа (программный) стек протоколов соединяется интерфейсом(какльный-сетевой)
2)Пользователь-программа (пользовательский)
3)Периферийное устройство+ +система (интерфейс ввода\вывода слоты PСIиPCI-экспресс)
Интерфейс ввода\вывода – аппаратно-программный комплекс, предназначенный для подсоединения внешних устройств к системному блоку.
Драйвер – программа, предназначенная для управления передачей данных,реализует протокол обмена данных(набор правил для обмена данными).
Дайвер для:
1)Устройств
2)ОС
Среда передачи данных:
1)Проводная
а)Витая пара
б)Коаксиал
в)оптоволокно
2)Беспроводная
а)радиочастоты(bluet.,wi-fi);
б)инфракрасные(лазерные)

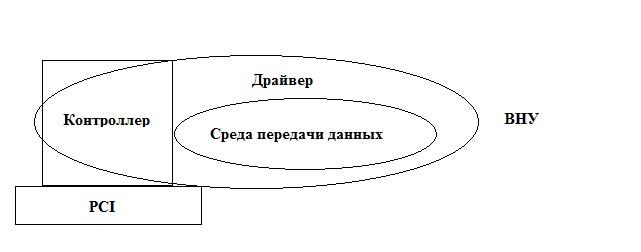

Контроллер внешних устройств:
1)Преобразование логического адреса в физический
2)Из стандартной среды передачи данных в стандарт шины ввода\вывода
3)Буферизация
4)Фиксирование прерываний IRQ Системные ресурсы вв\выв
5)Назначается высокоскоростного канал dma
6)Адрес контроллера
7)Адрес dram,куда данные должны перейти
Адрес Лог.
Физ.
IRQ
контроллер
![](/html/2706/250/html_Emnca_DNmE.UYfh/img-zI9_45.png)
Адрес
прерывания
среда передачи
Канал
DMA
Данные
5.3 Прерывание
Прерывание-приостановка выполнения текущей программы и вызов программы обрабатывающей данные прерывания по завершению программы управления передаётся приостановленной программе
INTXX-команда при которой процессор реализов.прерывания
прерывание
программные аппаратные
системные маскируемые
программные немаскируемые
Немаскируемые-такие прерывание невыполненные, которых приводит к отказу системы (DRAM,регистр памяти, конденсатор)
Стек-память для временного хранения состояние процессора в точку возврата (LifoиFifoвIBM-Lifo)
Маскируемые-те которые можно замаскировать (запретить) используются для организации ввода\вывода.
Шаги которые выполн.Привыполнение прерыв.
1)Появления на шине управления сигналов NMI(не маскир),INTK(маскир) для аппаратных.Для программныхINTXX
2)В стеке по адресу SS:SPсохраняется текущее состояние процессора (точка возврата)
3)По номеру XXкомандыINT-XXопределяет элемент (адреса 0000.XX.4) таблицы векторов прерывания в котором находится (4б) программы обрабатывающее данное прерывание.
4)Логический адрес программы загруж в регистры процессора CS:IPи начинается выполняется программа обработки прерывания до появления командыRET.
Таблицы векторов прерывания-В. Оп в начале 0400:0000.Адрес элемент прерывания номера умножить 4 (2h*4=8)
5)По команде RETIиз стека в по адресуSS:SPв регистры процессора возвращаются прерванной программы ( точка возврата) и продолжает выполнятся основная программа
Приоритеты бывают 2 вида:
1)Фиксируемый приоритет-(каждое прерывания строго определенный приоритет 0-наивышим 7-низший)
Недостаток-прерывания с наименьшим приоритетом может быть необработаная
2)Циклический приоритет-(приоритет сдвигается после выполнения очередного прерывания)
