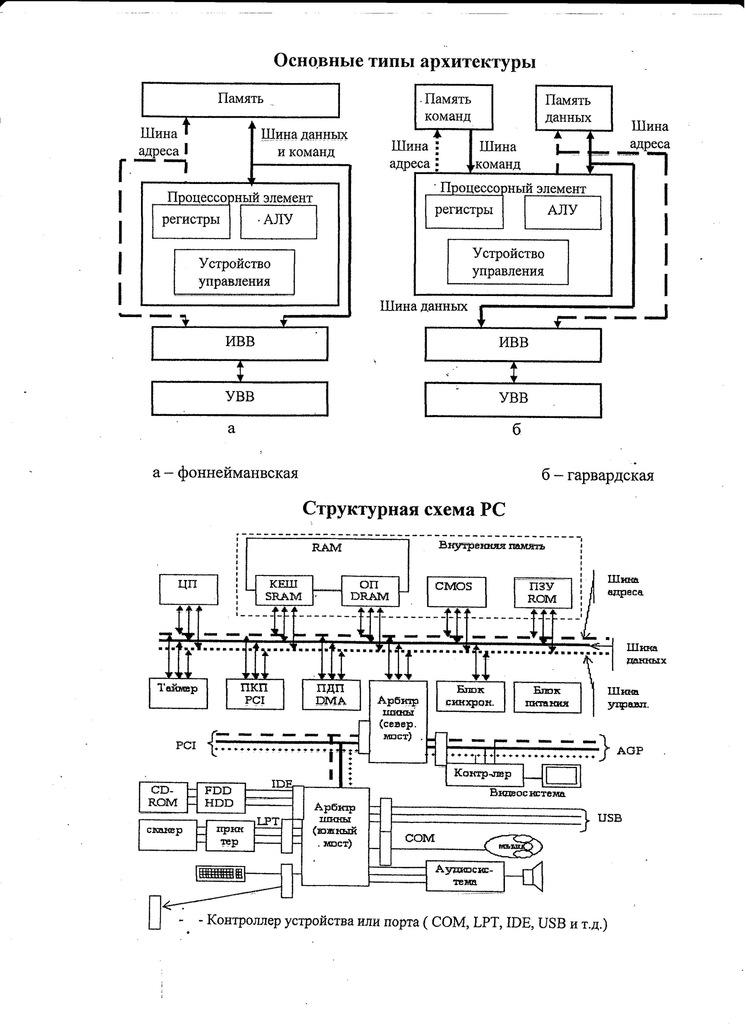

2.1. Oбщая организация эвм. Организация по фон Нейману и Гарвардская.
А)Фоннеймановская (принцип конееризации,память – единое и неделимое)
Б) Гарвардская(два вида памяти – два комплекта шин (дороговизна))
2.2. Структурная блок схема пэвм-состав
Цп – выполнение команд.
Внутренняяя память(+RAM) память на материнской плате.
Random Acess Memory = Static R.A.M.(триггерная)+Dinamic R.A.M(конденсаторная)
GMOS(хранит аппаратные настройки) ROM
________________________________________________________________________
ROM:
BIOS (Basic I/O systems) – набор стандартных программ для организации ввода-вывода(БИОС-прерывания – выполнение ввода/вывода)
POST(power on self test) – тест на включение питания
IPL –первоначальный загрузчик
Timer для выработки частотных и временных интервалов
PSI (программируемый контроллер прерываний) – организация ввода-вывода
DMA –direct memory acess прямой доступ к памяти предназначен для организации высокоскоростного обмена данными между внешними устройствами и памятью минуя процессор
Блок синхронизации –выработка импульсов, которые синхронизируют работу всей машины
Блок питания- предназначен для обращения первичного напряжения во вторичное(первичное – 220 в)
2.3. Понятие чипсета системной платы
Арбитр шины – согласование частоты работы шин.
Чипсет (complet instruction set computing) (набор микросхем системной логики) – наиболее значимый элемент системной платы, состоящий из двух частей – северного (Northbridge) и южного (Southbridge) мостов. Северный и Южный мосты располагаются на двух микросхемах. Именно они определяют особенности материнской платы и то, какие устройства могут быть к ней подключены. Северный мост - работает напрямую с процессором и осуществляет поддержку оперативной памяти и видеокарты. От него также зависит частота системной шины, максимальный объем и тип оперативной памяти. Также через северный мост происходит связь вышеперечисленных компонентов с южным мостом. Южный мост – это микросхема, посредством которой обеспечивается связь центрального процессора с другими компонентами: жесткий диск и порты для подключения оптических приводов, карты расширения, интерфейс SATA, USB и др. Южный мост в отличии от северного подключается не напрямую к процессору, поэтому они расположены на разных микросхемах.
2.4.Общая шина, характеристика, назначение, разрядность
Общая шина – набор проводов, соединяющих блоки.
1)Шина данных – двунаправленная, используется для передачи данных.Разрядность определяется процессором.
2)Шина адреса - Выбор устройства или ячейки памяти, куда пересылаются или откуда считываются данные. Разрядность зависит от процессора.
3)Шина управления – не стандартизована, используется для передачи управляющих сигналов.
3. Процессор
3.1. Классификация CISC, RISC.
CISC-предназначен для решения любых задач.
Недостатки:
Высокая стоимость аппаратной части
Сложности с распараллеливанием вычислений
RISC- предназначен для решения строго определенных задач.
Недостатки:
Нефиксированное значение длины команд
Арифметическое действие кодируется одной командой
Небольшое количество регистров, каждый из которых выполняет определенную задачу.
3.2.Основные характеристики процессора INTEL
|
F |
Разрядность |
Разрядность адреса |
SRAM(буфер стека) |
86 |
8 Мгц |
16(2-байтовое число) |
20- 1 мб |
отсутствует |
Pentium 4 |
3.2 Ггц |
64(8-байтовое число) |
32 – 4гб |
1 мб |
3.3. Режимы работы процессора
1)Реального времени: однопрограммный
Первоначально персональные компьютеры фирмы IBM могли адресовать только 1 Мбайт оперативной памяти. Это решение, принятое в начале развития персональных компьютеров, продолжало соблюдаться и в последующее время — в каждом компьютере следующего поколения процессор должен был уметь работать в режиме совместимости с процессором Intel 8086. Этот режим назвали реальным. Когда процессор работает в реальном режиме, он может обращаться к памяти только в пределах 1 Мбайт (как и процессор Intel 8086), и не может использовать 32-разрядные и 64-разрядные операции. Процессор попадает в реальный режим сразу же после запуска. В реальном режиме работают операционные системы DOS и стандартные DOS-приложения.
2)Защищенный многозадачный - мультипрограммный режим все задачи квотируются по времени и по регистрам.
Или подрежимы:
1)Квота времени
2)Вытеснение
3)Виртуальный –запускается под защищенным режимом, создается несколько виртуальных 86 процессоров для решения задач.
