5.4.2. Коды Хэмминга
Кодом Хэмминга
называется (n, k)
– код, который задается матрицей проверокH(n,k),
имеющейстрок и
столбцов, причем столбцамиH(n,k)являются все различные ненулевые
двоичные последовательности длиныm(m– разрядные двоичные
числа от 1 до
).
Длина кодовой
комбинации кода Хэмминга равна
.
Число информационных
элементов определяется как
.
Итак, код Хэмминга полностью задается числом m– количеством проверочных элементов в кодовой комбинации.
Зная вид матрицы H(n,k), можно определить корректирующие свойства (n, k) – кода Хэмминга. Так как все столбцы матрицы проверок различны, то никакие два столбцаH(n,k)не являются линейно зависимыми. Наряду с этим, для любого числаmвсегда можно указать три столбца матрицыH(n,k), которые линейно зависимы, например, столбцы, соответствующие числам 1, 2, 3. Следовательно, для любого (n, k) – кода Хэммингаdmin=3.
Код Хэмминга является одним из немногочисленных примеров совершенного кода.
Действительно,
поскольку (n, k)
– код Хэмминга исправляет все одиночные
ошибки, то все образцы одиночных ошибок
(а их всего насчитываетсявариантов) должны разместиться в
различных смежных классах, число которых
также равно
.
Следовательно, помимо смежных классов,
содержащих образцы одиночных ошибок,
никаких других в таблице декодирования
не имеется, что и подтверждает совершенность
кода Хэмминга.
При фиксированном
числе
можно построить код Хэмминга любой
длины (
)
путем укорочения (n,
k) – кода. Укорочение
не уменьшает минимальное кодовое
расстояние. В силу того, что для любого
числаn существует
код Хэмминга,любой групповой код с
исправлением одиночных ошибок принято
называть кодом Хэмминга.
Пример 5.13.Определим параметры кодов Хэмминга естественной длины для различных значений m. Результаты представим в виде таблицы.
-
m
k
1
1
0
0
2
3
1
0,33
3
7
4
0,57
4
15
11
0,74
5
31
26
0,84
6
63
57
0,91
7
127
120
0,95
и т.д.
Очевидно, что
минимальная длина кода Хэмминга, имеющего
практическое значение, есть 3. При
увеличении nотношениевозрастает и стремится к 1.

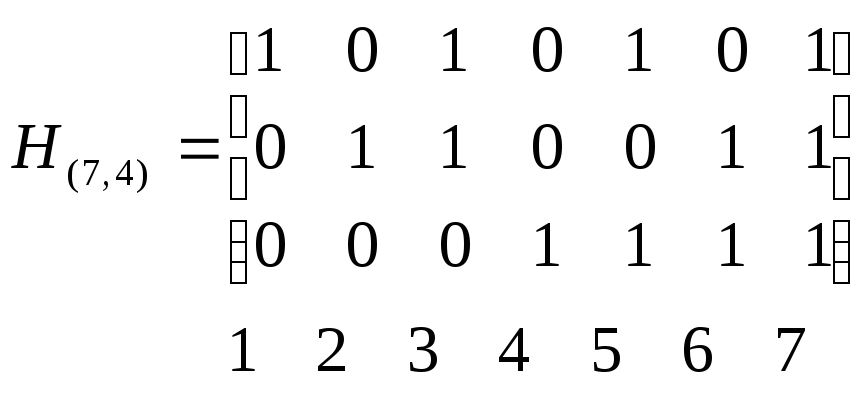

Пример 5.14. Рассмотрим код Хэмминга (7,4). Матрица проверок этого кода состоит из 7 трехразрядных двоичных чисел от 1 до 7:
.
Из рассмотрения этой матрицы видно, что минимальное число линейно зависимых столбцов равно 3( к примеру 1, 2 и 3), следовательно, dmin=3.
В том случае, когда
столбцы матрицы H(n,k)– кода Хэмминга есть упорядоченная
записьm– разрядных
двоичных чисел, декодирование
осуществляется оригинальным образом.

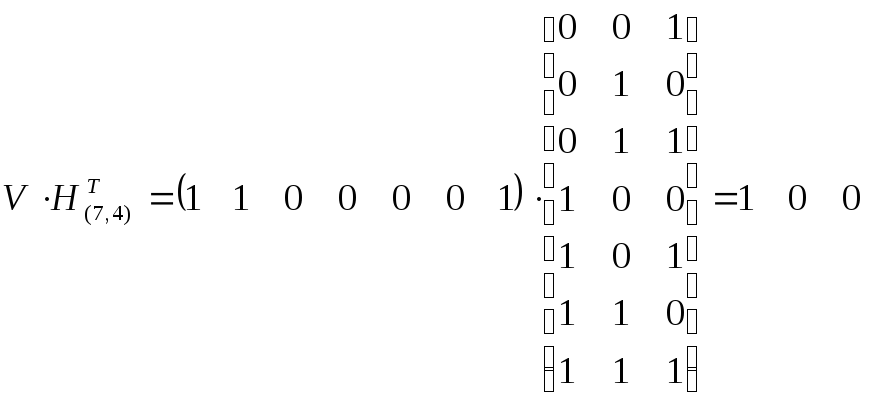

В результате вычисления проверочного
соотношения для кодовой комбинации,
имеющей одиночную ошибку, получается
синдром
в точности равный номеру элемента, в
котором произошла ошибка.
Действительно, если eiсодержит одну единицу в разряде, соответствующем ошибочному элементу, то при умножении на матрицуНТвсе строки матрицыНТ, соответствующие нулям вei, обращаются в нули, и лишь строка, соответствующая “1” вeiсохраняет свой вид (т.е. порядковый номер элемента в двоичной записи) в ответе.
Пример 5.15.Пусть приемник УЗО системы передачи
данных зарегистрировал комбинацию.
Вычисление синдрома дает
,
т.е. ошибка в
четвертом элементе и кодовая комбинация
кода (7,4), которая была передана, имеет
вид:
Путем несложных преобразований из (n, k) – кода Хэмминга сdmin=3 можно получить (n+1, k) – код Хэмминга сdmin=4.
Для этого в кодовую комбинацию вводится избыточный элемент, являющийся результатом проверки на четность по всем элементам кодовой комбинации. Число информационных элементов остается прежним.
Матрица проверок для (n+1, k) – кода Хэмминга сdmin=4 получается из матрицы проверок (n, k) – кода сdmin=3 путем введения дополнительной строки из (n+1)-ой единицы.
Так как размерность
матрицы проверок кода с dmin=4
должна быть равна,
то к каждой строке матрицы проверок
кода сdmin=3,
необходимо добавить один нулевой элемент
для того, чтобы не нарушить введенные
ранее проверки. Матрица проверок для
(n+1, k)
– кодаdmin=4
имеет вид:
,
где H(n,k)= матрица проверок исходного кода сdmin=3.
Рассмотренная процедура, приведшая к удлинению кодовой комбинации на один разряд при увеличении dminна 1 единицу, получила названиеудлинениякода (1- удлинение).Удлинению могут быть подвергнуты и другие коды, например, коды Рида-Соломона.
Пример 5.16.Построить код Хэмминга (8,4) сdmin=4 на основе матрицы проверок кода (7,4).
Известно:
По виду матрицы
можно сделать вывод о том, что в коде
(7,4) осуществляется 3 независимые проверки
на четность.
Каждая из строк определяет элементы кодовой комбинации, охваченные одной проверкой.
Таким образом,
матрице
соответствует следующая система
проверочных соотношений:
Для того, чтобы получить код (8,4) с dmin=4 вводим еще одну проверку по всем элементам кодовой комбинации, а результат этой проверки записывается в виде дополнительного 8-го элемента:
или
.
Этой проверке соответствует дополнительная (четвертая) строка в матрице Н(8,4), состоящая из восьми единиц. Для того чтобы не нарушить три предыдущие проверки на месте восьмого элемента в трех первых строках матрицыН(8,4)на месте восьмого элемента, проставляем нули. Итак, матрица проверок кода (8,4) получена в виде:
.
Определим известным способом dmin(8,4) – кода. Из рассмотрения тех столбцов, сумма которых давала нулевой столбец в (7,4) – коде, видно, что с добавлением 4-ой строки они перестали быть линейно зависимыми. Теперь уже число линейно зависимых столбцов должно быть четным и минимум 4, например, 3 первые столбца и последний. Таким образом, для полученного кода Хэмминга (8,4)dmin=4.
До сих пор мы еще не разделили элементы кодовой комбинации на информационные и проверочные. Наиболее рационально, по-видимому, это можно сделать следующим образом. Желательно, чтобы каждое проверочное соотношение однозначно определяло проверочный элемент как результат проверки на четность некоторой совокупности информационных элементов. В таком случае мы получили бы возможность определять значение проверочного элемента наиболее простым образом – решением одного линейного уравнения с одним неизвестным. Для этого при упорядоченной записи столбцов матрицы H(n,k)в качестве проверочных элементов необходимо брать элементы с номерами 2i, гдеi изменяется от 0 доm-1, так как именно эти столбцы содержат только по одной единице. Последнее свидетельствует о том, что элементы с номерами 2iвходят только в одну проверку и, следовательно, они могут быть взяты в качестве проверочных.
Пример 5.17.Определить местоположение проверочных элементов к коде Хэмминга (7,4).
По виду матрицы
,
приведенной в предыдущем примере, в
качестве проверочных элементов выбираем
элементы, которым соответствуют столбцы,
содержащие только по одной единице,
т.е. первый, второй и четвертый.
Следовательно, 4 информационных элемента
кода (7,4) должны занимать места 3, 5, 6 и
7-го разрядов. Приведенная в предыдущем
примере система проверочных соотношений
позволяет определить значение каждого
из проверочных элементов по значениям
информационных элементов, т.е. по значению
элементов простого кода, который
необходимо закодировать кодом Хэмминга
Зная места проверочных элементов, легко привести матрицу H(n,k)кода Хэмминга к канонической форме.
Для этого необходимо
столбцы с номерами 2i,
гдепри упорядоченной записи столбцов
переместить на местаmпервых столбцов в порядке убывания
номеров. В общем виде такая перестановка
столбцов в матрицеH(n,k)приводит к эквивалентному (n,
k) – коду. В случае
же кодов Хэмминга естественной длины
код получается даже не эквивалентный,
а в точности совпадающий с исходным
кодом.
Пример 5.18.Преобразовать матрицук канонической форме.
Переставим столбцы: 4-ый на место 1-го, 1-ый на место 3-го, а 3-ий на место 4-го:
.
Это и есть
каноническая форма матрицы
.
Сравнение ее с исходной матрицей
показывает, что местам информационных
элементов в канонической форме
соответствуют столбцы с номерами 3, 5,
6, 7, а местам проверочных элементов -
столбцы 4, 2, 1.
При этом связи между информационными и избыточными элементами сохранились с учётом их перестановки:
Порождающую матрицуG(n, k) для кода Хэмминга можно получить из матрицыH(n,k), используя теорему 5.3:
Кодирующие и декодирующие устройства для этого класса кодов будут рассмотрены при изучении циклических кодов.
Оценим эффективность кодов Хэмминга.
а) Коды Хэмминга с dmin=3
Такие коды используются либо для исправления ошибки кратности t=1, либо для гарантийного обнаружения ошибок кратностиS=2. Соответственно, вероятность ошибки для этих случаев в канале с группированием ошибок равна:
.
Выигрыш по достоверности по сравнению с простыми кодами той же длины составляет:
б) Коды Хэмминга с dmin=4.
Для таких кодов возможны два режима – исправление однократных ошибок и обнаружение ошибок и только обнаружение ошибок. Вероятность ошибки для этих режимов в случае группирования ошибок равна:
Выигрыш по достоверности по сравнению с простым кодом той же длины составляет:
.
