ІМІТАЦІЙНІ ТА СИГНАЛЬНІ ЗАСОБИ

1. Імітаційні засоби

2. Сигнальні засоби

Імітаційні засоби є пристроями, що імітують дію (вибух, постріл) різноманітних боєприпасів і призначені для навчання особового складу військових з’єднань та створення імітації бойової обстановки.

До імітаційних засобів відносяться вибухові пакети, імітаційні набої, шашки імітації розриву артилерійських снарядів.

Вибухові пакети

Вибуховий пакет є вибуховим пристроєм малої потужності і призначений для імітації вибуху ручних гранат. Він складається з: циліндричної картонової оболонки, заряду димного пороху марки ДРП-4 та запалу. Запал являє собою вогнепровідний шнур марки ОША (ОШДА) довжиною 8,5 см.

Оболонка – картон

Довжина – 68±2 мм

Діаметр – 32 мм

Тип заряду – порох ДРП-4

Маса заряду – 30±2 г

Приводиться в дію – сірниками

Безпечна відстань

при підриві – 5м

Час сповільнення - 8-10 с

Рис. 1. Вибуховий пакет

Рис. 2. Конструкція вибухового пакету

1 – оболонка; 2,4 – пижі; 3 – пороховий заряд; 5 – вогнепровідний шнур.

Електровибухові пакети

Електровибухові пакети призначені для імітації повітряних розривів артилерійських снарядів.

Оболонка – картон

Довжина – 150 мм

Діаметр – 64 мм

Тип заряду – порох ДРП-3

Маса заряду – 405 г

Приводиться в дію – елементами живлення

Безпечна відстань

при підриві – 30м

Рис. 3. Електровибуховий пакет

Рис. 4. Конструкція електровибухового пакету

1 – елемент звуковий; 2 – електровспалахувач МБ-2Н; 3 – вишибний заряд (порох ДРП-3); 4 – сповільнювач; 5 – таблетка вспалахувача; 6 – склад звуковий; 7 -картонне кільце; 8 – дно (азбест пресований); 9 – трубка; 10 – коло (картон); 11 – кільце (картон); 12 – мастика герметизуюча; 13 – тасьма (стрічка хлопчатобумажна); 14 – пиж (войлок); 15 – коло (бумага).

Імітаційні патрони

Імітаційні патрони є вибуховими пристроями і призначені для імітації гарматної стрільби.

ИМ-82,107М

І

мітаційний патрон ИМ-82 імітує звуковий ефект пострілу з 82-мм або 107-мм мінометів

Оболонка – картон

Довжина – 85 мм

Діаметр – 44 мм

Тип заряду – тротил 60%, амоній хлористий 40%

Загальна маса – 140 г

Маса заряду ВР – 95 г

Приводиться в дію – електродетонатором

Безпечна відстань

при підриві – 50м

Рис. 5. ИМ-82, 107М

Рис.6. Конструкція ИМ-82, 107М

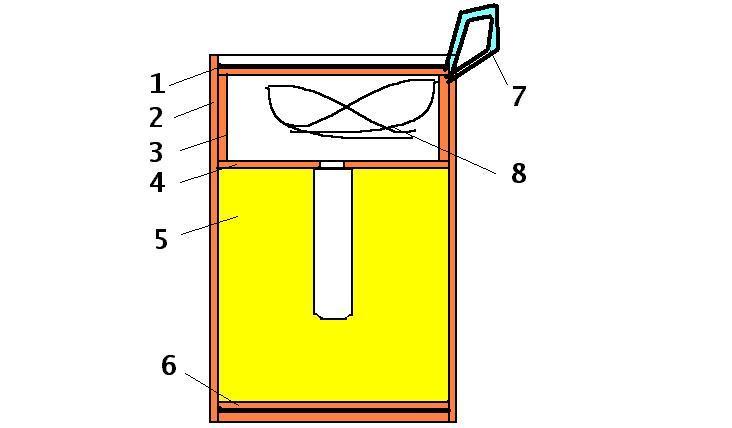

1 –з ємна кришка; 2 – корпус; 3 – обмежувач; 4 – коло; 5 – шашка ВР; 6 – кришка; 7 – утримувач; 8 - мотузка

ИМ-85

І

мітаційний патрон ИМ-82 імітує звуковий ефект пострілу з 85-мм польової гармати або пострілу з 122-мм гаубиці на четвертому заряді.

Оболонка – картон

Довжина – 227-230 мм

Діаметр – 70-73 мм

Тип заряду – тротил 48±2%, селітра калієва 33±2%, порошок алюмінієвий 14±1,5%, кріоліт 5±1,5%

Загальна маса – 752 г

Маса заряду ВР – 500±1,5 г

Приводиться в дію – електродетонатором

Безпечна відстань

при підриві – 100м

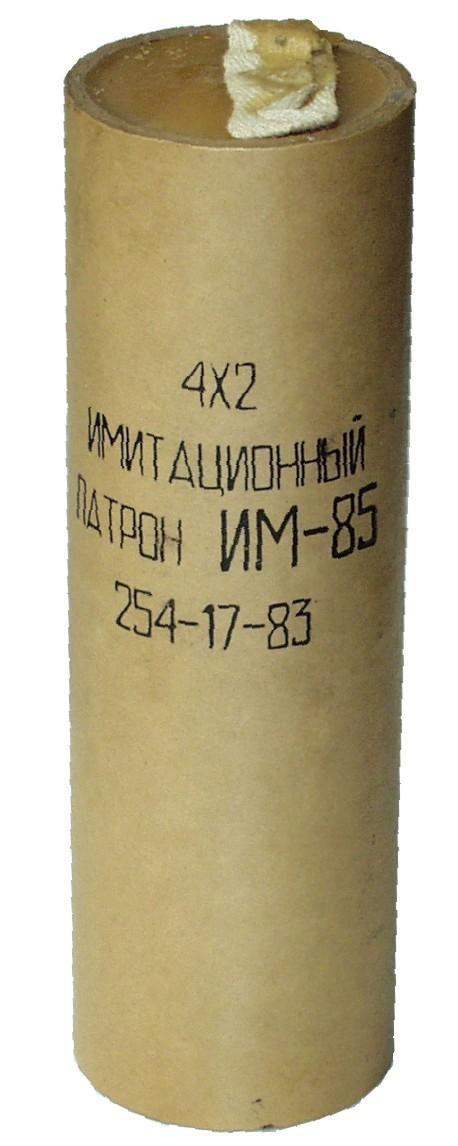

Рис. 7. ИМ-85

Рис. 8. Конструкція ИМ-85

1 – корпус; 2,8 – герметизуючий склад; 3 – кришка; 4 – стрічка; 5 – електродетонатор; 6 – тетриловий або гексогеновий детонатор; 7 – заряд ВР; 9 – капронова нитка

ИМ-100

І

мітаційний патрон ИМ-100 імітує звуковий ефект пострілу з 100-мм польової гармати або пострілу з 122-мм гаубиці на повному заряді.

Оболонка – картон

Довжина – 242-245 мм

Діаметр – 90-93 мм

Тип заряду – тротил 48±2%, селітра калієва 33±2%, порошок алюмінієвий 14±1,5%, кріоліт 5±1,5%

Загальна маса – 1400 г

Маса заряду ВР – 1000±20 г

Приводиться в дію – електродетонатором

Безпечна відстань

при підриві – 100м

Рис. 9. ИМ-100

Рис. 10. Конструкція ИМ-100

1 – корпус; 2,8 – герметизуючий склад; 3 – кришка; 4 – стрічка; 5 – електродетонатор; 6 – тетриловий або гексогеновий детонатор; 7 – заряд ВР; 9 – капронова нитка

ИМ-120М

І

мітаційний патрон ИМ-120М імітує звуковий ефект пострілу з 120-мм міномета

Оболонка – картон

Довжина – 142±1 мм

Діаметр – 44±1 мм

Тип заряду – тротил 60%, амоній хлористий 40%

Загальна маса – 252 г

Маса заряду ВР – 200 г

Приводиться в дію – електродетонатором

Безпечна відстань

при підриві – 50м

Рис. 11. ИМ-120М

Рис.12. Конструкція ИМ-120М

1 –з ємна кришка; 2 – корпус; 3 – обмежувач; 4 – коло; 5 – шашка ВР; 6 – кришка; 7 – утримувач; 8 - мотузка

Реактивні сигнальні та освітлювальні патрони

Реактивні сигнальні та освітлювальні патрони призначені для надання сигналу лиха та освітлення території або об’єктів

Рис. 13. Реактивний сигнальний патрон

Рис. 14. Конструкція 30-мм реактивного багатозіркового сигнального патрону:

1 – ковпачок; 2 – цоколь; 3 - трубка; 4 – терточний вспалахувальний пристрій; 5 – гумова прокладка; 6 – оболонка двигуна; 7 – турбінка; 8 – порохове кільце; 9 – вспалахувальна зірка; 10 – порох ДРП-2; 11 – кільце; 12 – коло; 13 – пиж перфорований; 14 – сигнальна зірка; 15 – корпус ракети; 16 – кришка; 17 - коло стопіноване
