Изначально дешевле и проще в применении были деревянные строительные кон- струкции, чем каменные, при этом так же способствовали перекрытию внушительных про- лётов.

В XVIII – XIX веках стала активно развиваться чёрная металлургия, что обогатило строителей материалами более прочного сорта, чем камень и дерево, а именно чугун и сталь, из которых стали изготавливать швеллеры и двутавры (Рисунок 2).

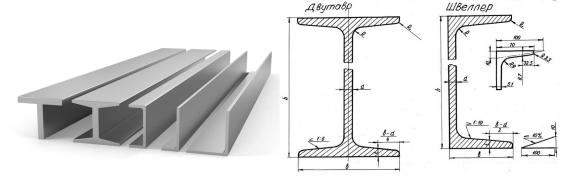

Рисунок 2 – Швеллер и двутавр в сечении и в объёме

Вконце XVIII века открыли новый известный нам сейчас материал для большепро- лётных зданий – железобетон. А уже в XX веке совершенствование конструкций из этого материала привело к образованию таких тонкостенных пространственных конструкций, как оболочки, складки, купола. В связи с этим даже появилась отдельная теория расчёта и кон- струирования, над которой работали отечественные учёные с целью облегчить в строитель- стве применение конструкций для больших пролётов, при этом усилив прочностные пока- затели сооружения.

Вдальнейшем, ближе к XXI веку, широкое применение получили висячие покрытия со специальными мембранными оболочками, а также пневматические и стержневые си- стемы.

Всовременном строительстве большепролётных сооружений эффективность исполь- зования растянутых мембранных оболочек (Рисунок 3) [6] доказывают:

- малые расходы стали и бетона в сравнении с другим устройством покрытий; - совместная работа опорного контура с мембраной;

- способность значительно упрощать конструкции за счёт совмещения несущих и ограждающих функций в мембране;

- наименьшая трудоёмкость и технологичность конструкции, позволяющая сократить сроки возведения здания.

350

Рисунок 3 - Виды мембранных оболочек

Мы уже знаем, как прогрессировало применение различных строительных материа- лов, каждый из которых был испытан на прочность временем, но что же из себя представ- ляют большепролётные конструкции так конкретно и не определили.

Чёткий ответ здесь сложно сформулировать, так как мнения экспертов расходятся, а единого определения нет: одна версия гласит, что это любая конструкция с длиной пролёта более 36 метров, вторая – что конструкции с безопорным покрытием длиной более 60 м. Независимо от этого, нужно понимать, что строения с большими пролётами несут за собой высокий уровень ответственности архитектора и необходимость в принятии дополнитель- ных мер безопасности на каждом из этапов строительства.

Нормативная литература тоже не содержит в себе нужной нам терминологии, однако исходя из Постановления Правительства [4] большепролётными стали считать конструкции с пролётом от 18 метров и более, что образует условия для формирования уникальных со- оружений.

Вследствие чего можно прийти к выводу, что большепролётные конструкции пред- ставляют собой такие несущие конструкции перекрытий [3,5], которые отличаются увели- ченной несущей способностью при малой материалоёмкости и применяются для сооруже- ния семи перекрытий больших пролётов, например, в мостостроении или строительстве стадионов.

В современном мире уже сложно представить здание без использования большепро- лётных конструкций, тенденции говорят сами за себя. Строятся и стадионы, и ледовые арены, и концертные залы, и торговые центры, и другого рода уникальные строения. Всё

351

бы это не было возможно, если бы не целая эволюция конструкций и появление новых тех- нологических решений.

Список литературы:

1) В.Д. Таратута, А. М. Бегельдиев Большепролётные конструкции промышленных и граж- данских зданий и сооружений / В.Д. Таратута, А. М. Бегельдиев – Краснодар, КубГАУ, 2017

– 187 с.

2)[Электронный ресурс] [URL:] – http://bolsheprolet.ru/tpost/3ztk18gs91-istoriya-i- perspektivi-razvitiya-bolshep (дата обращения 10.09.2020)

3)Е.Ю. Агеева, М. А. Филиппова Большепролѐтные спортивные сооружения: архитектур- ные и конструктивные особенности / Е.Ю. Агеева, М. А. Филиппова – Нижний Новгород,

ННГАСУ, 2014 – 84 с.

4)[Электронный ресурс] [URL:] – https://www.mos.ru/authority/documents/doc/14459220/

(дата обращения 25 июля 2006)

5)Е.Д. Амарина Строительные конструкции, здания и сооружения / Е.Д. Амарина – Красно-

дар, 2020 - 6 с.

6)О.М. Николаева, М.А. Джиоева, Е.М. Мистейко Применение новых большепролетных кон- струкций в современной архитектуре / О.М. Николаева, М.А. Джиоева, Е.М. Мистейко – Дон- ской государственный технический университет, 2017 – 6 с.

352

УДК 721.011.12;711.4-168; 725.4

АРХИТЕКТУРНАЯ РЕНОВАЦИЯ НЕЭКСПЛУАТИРУЕМЫХ ПРОМЫШЛЕННЫХ ОБЪЕКТОВ НА ПРИМЕРЕ ГАЗГОЛЬДЕРОВ В ВЕНЕ.

Кудрявцев А.Е. 1, Агеева Е.Ю.2

1Нижегородский государственный архитектурно-строительный университет, Нижний Новгород, e-mail: artemkudriawtzev@yandex.ru

2Нижегородский государственный архитектурно-строительный университет, Нижний Новгород, e-mail: ageu11@yandex.ru

____________________________________________________________________________

Статья посвящена изучению методов и способов архитектурной реновации неэксплуатируемых промыш- ленных объектов, их вклада в изменение функционального назначения зданий. Автором изучены основ- ные приёмы архитектурной реновации, с помощью рассмотрения примеров зданий на территории кото- рых реализовывались проекты подобного рода. В данной научной статье с использованием методик ана- лиза и обобщения по данной теме, был проведён анализ реконструкции бывших газовых хранилищ. Дан- ные объекты были построены ещё в конце 19-го века и уже к концу 20 го пришли в запустенье и являлись местом сбора различных асоциальных элементов и в целом ухудшали своим видом окружающие террито- рии. Для решения всех этих проблем и необходимо проведение архитектурной реновации благодаря кото- рой ранее заброшенные территории и объекты становятся новыми точками притяжения на картах горо- дов в следствии их обновления и насыщения их новыми функциями, которые превращают их в современ- ные жилые кварталы, торговые центры, музеи и общественные пространства. Такие же преобразования произошли и с газгольдерами в Вене, которые в результате архитектурной реновации, в процессе которой были также добавлены различные конструктивные элементы, такие как например, купольная система, стали престижными жилыми пространствами и офисами различных компаний.

________________________________________________________________________________________________

Ключевые слова: научная статья, реновация, промышленные объекты, газгольдеры, новые функции

ARCHITECTURAL RENOVATION OF UNUSED INDUSTRIAL FACILITIES ON THE EXAMPLE OF GAS TANKS IN VIENNA.

Kudryavtsev A.E.1 , Ageeva E.Y.2

1Nizhny Novgorod State University of Architecture and Civil Engineering, Nizhny Novgorod, e-mail: artemkudriawtzev@yandex.ru

2Nizhny Novgorod State University of Architecture and Civil Engineering, Nizhny Novgorod, e-mail: ag-eu11@yandex.ru

________________________________________________________________________________

The article is devoted to the study of methods and methods of architectural renovation of unused industrial facilities, their contribution to changing the functional purpose of buildings. The author has studied the basic techniques of architectural renovation, by considering examples of buildings on the territory of which projects of this kind were implemented. In this scientific article, using methods of analysis and generalization on this topic, an analysis of the reconstruction of former gas storage facilities was carried out. These facilities were built at the end of the 19th century and by the end of the 20th they had fallen into desolation and were a gathering place for various antisocial elements and generally worsened the surrounding areas with their appearance. To solve all these problems, it is necessary to carry out architectural renovation, thanks to which previously abandoned territories and objects become new points of attraction on city maps as a result of their renewal and saturation with new functions that turn them into modern residential neighborhoods, shopping malls, museums and public spaces. The same transformations took place with the gas tanks in Vienna, which, as a result of architectural renovation, during which various structural elements were also added, such as, for example, a dome system, became prestigious living spaces and offices of various companies.

______________________________________________________________________________________________

Keywords: scientific article, renovation, industrial facilities, gas tanks, new functions

353

Реновация - одна из стратегий адаптации сложившейся архитектурной среды и отдель- ных объектов, в том числе исторических, к требованиям современности.[1] Актуальность дан- ной темы заключается в том что, в настоящее время проблема отслуживших свой срок про- мышленных комплексов, зданий и их инфраструктур остро стоит на повестке дня не только в нашем городе, но и во всех промышленных регионах Российской Федерации. Со времени раз- вала Советского Союза многие предприятия стали несостоятельными. Это связано не только

сполитической обстановкой в России, но и с общемировым закатом эпохи индустриализации. Различные исследования и разработки которые проводились в сфере индустриальных зданий, ещё в конце двадцатого века, нуждаются в обновлении и переработке в связи с глубокими изменениями, произошедшими, как с производственными технологиями, так и с совершен- ствованием пространственной структуры, которая формирует архитектурно-художественный образ промышленного здания. Целью работы является анализ реновации неэксплуатируемых производственных объектов, выполненных на данный момент и их приспособления под новые функции; а также влияние реновации на архитектурную и историческую значимость такого объекта. Методология исследования будет основываться на теоретическом исследовании. Оно будет заключаться в изучении основных способов архитектурной реновации, а так же их срав- нении по эффективности. Данное сравнение будет проводиться с основой на научные и иссле- довательские работы, написанные по данной теме, путём их анализа. Так же в процессе иссле- дования будут изучены успешные примеры архитектурной реновации промышленных зданий,

сцелью определения наиболее эффективного варианта их развития, с помощью сети Интер- нет, в качестве источника информации.

Далее на примере венских газгольдеров будут рассмотрены различные приёмы архи- тектурной реновации, благодаря которым здание преобразилось и приобрело новое назначе- ние.

В конце XIX века Вена освещалась с помощью коксового газа, который сюда постав- ляла английская компания Inter Continental Gas Association (ICGA). Местными властями было принято решение возвести сооружения предназначенные для хранения газа, которые и назы- ваются газгольдерами. [2] Венские Газометры являются уникальными объектами индустри- альной архитектуры состоящие из комплекса четырёх хранилищ предназначенных для накоп- ления сжиженного газа использовавшийся длительное время для бытовых нужд горожан. [3] По причине перехода осветительного оборудования на электрические лампы накаливания необходимость в эксплуатации комплекса газометров пропала, в следствии чего сооружения стали приходить в упадок и запустение. [4] Осталась кирпичная оболочка и 90000 кубометров

354

внутреннего пространства, охраняемые как памятники архитектуры. В 1995 году было при- нято решение о преобразовании функции существующих газгольдеров в жилье и торгово-де- ловые помещения.

Каждый архитектор имел различный подход к преобразованию зданий. К примеру ар- хитектурная мастерская JeanNouvel предложила проект в котором внутренняя часть газголь- дера будет разделена на 9 сегментов, расположенных по кругу, в этом месте будет располага- ется 14-ти этажное здание.

Рисунок 1. Внешний вид газгольдера по проекту JeanNouvel.

Реновацией газгольдера «B» занималась архитектурная мастерская CoopHimmelb(l)au. По результатам проекта, предложенной архитектурной мастерской, к уже существующему объекту были добавлены 3 новые формы, причем одна из них находится снаружи, с целью демонстрации архитектуры здания тем, кто не будет заходить внутрь здания. Внутри здания располагается цилиндрический объем с офисами, а снаружи была создана изломанная форма- экран, в которой также находятся офисные помещения, а на первом этаже был создан мно- гофункциональный зал для проведения общественных мероприятий.

Рисунок 2. Внешний вид газгольдера по проекту Coop-Himmelb(1)au.

355

В проекте архитектурной мастерской ManfredWehdorn предполагалось реализовать внутри газгольдера пространство, разделённое на 8 секторов, каждое из которых по высоте делится на функциональные зоны: офисы, жилье, паркинг, торговля. Двор над гаражом пере- крыт большим стеклянным куполом, образуя рекреационную общественную зону.

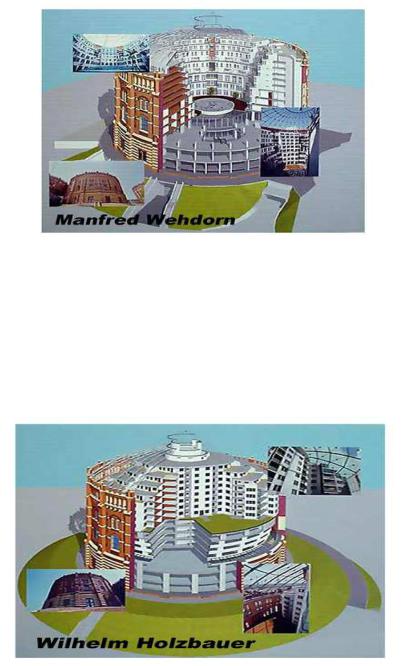

Рисунок 3. Внешний вид газгольдера по проекту ManfredWehdorn.

WilhelmHolzbauer выбрали иной подход к проектированию пространств 4-го газголь- дера. Проект мастерской не предполагает создания внутреннего пространства. Внутри на всю высоту поднимается цилиндрический объем жилого здания. От него тремя лопастями отходят корпуса, разделяя таким образом весь внутренний объем на 3 двора.[5]

Рисунок 4. Внешний вид газгольдера по проекту WilhelmHolzbauer.

Теперь же эти, в прошлом заброшенные промышленные объекты, превратились в пре- стижные торговые центры, дорогие жилые кварталы и общественные пространства, являющи- еся точкой притяжения для большого числа людей. При реновации газгольдеров внедрялись новые конструктивные элементы, такие как террасное расположение жилых пространств в

356

газгольдере ManfredWehdorn или же создают навесной купол как в газгольдере WilhelmHolzbauer, с целью создать более комфортную среду для человека.

Список литературы

[1] Методы сохранения архитектурных традиций при реновации зданий и сооружений [Элек-

тронный ресурс] [URL]:https://cyberleninka.ru/article/n/metody-sohraneniya-arhitekturnyh- traditsiy-pri-renovatsii-zdaniy-i-sooruzheniy (Дата обращения: 14.03.2022)

[2]Город в городе - посещаем Венские газометры [Электронный ресурс] [URL]: https://tripandme.ru/gorod-v-gorode-poseshhaem-venskie-gazometry.html (Дата обращения: 17.03.2022)

[3]Венские газометры - уникальный «город в городе» [Электронный ресурс] [URL]: https://venagid.ru/18199-gasometers (Дата обращения: 18.03.2022)

[4]Проект реконструкции газометров в Вене [Электронный ресурс] [URL]: https://dwgfor- mat.ru/2015/06/28/proekt-rekonstrukcii-gazometrov-v-vene/

(Дата обращения: 18.03.2022)

[5] Реновация промышленных территорий и объектов [Электронный ресурс] [URL]: https://elima.ru/articles/?id=13 (Дата обращения: 20.03.2022)

357

УДК 378.147.88: 693

О ВАЖНОСТИ ЗНАНИЙ В СФЕРЕ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ ТЕХНОЛО- ГИЙ ДЛЯ ПРОФЕССИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ АРХИТЕКТОРА

Кузнецов Н.Д. 1, Гаврикова Т.А. 1, Кондрашкин О.Б. 1

1Нижегородский государственный архитектурно-строительный университет, Нижний Новгород; e-mail: tsp-nngasu@mail.ru

В статье поднимается вопрос о важности для профессии архитектора в получении знаний в сфере архитек- турно-строительных технологий и применении их непосредственно на практике. В современном мире сло- жилось разделение функций проектировщиков и строителей с частичной или полностью автоматизацией и роботизацией, в связи с чем произошло переосмысление профессии архитектора. Исторически склады- валось, что работа архитектора была заключена не только в создании проекта, отвечающего функцио- нальным и эстетическим требованиям, он также должен был решать основные производственные задачи при его реализации. В настоящее время знание архитектурно-строительных технологий архитектору все также необходимы, что обусловлено появлением новых материалов, машин, оснастки и, собственно, тех- нологий строительства, а также совершенствованием традиционных методов строительства. Учебным планом студентов направления «Архитектура» в ННГАСУ предусмотрено изучение предмета «Архитек- турно-строительных технологий» в 6-м семестре (III курс), а также производственная, проектно-техноло- гическая практика. В данной статье проанализирован опыт строительства прошлого и современности, затронута актуальность получения как базовых теоретических знаний в сфере архитектурно-строитель- ных технологий, так и практических навыков, получаемых студентами-архитекторами на практике, непо- средственно на строительной площадке, в условиях производства, где они становятся сами участниками интересного и сложного процесса возведения здания.

Ключевые слова: архитектура, технология возведения зданий, архитектурно-строительные технологии, строи- тельство, практика.

ON THE IMPORTANCE OF KNOWLEDGE IN THE FIELD OF ARCHITECTURAL AND CONSTRUCTION TECHNOLOGIES FOR THE PROFESSIONAL ACTIVITY OF AN ARCHITECT

Kuznetsov N.D.1, Gavrikova T.A.1, Kondrashkin O.B.1

1Nizhny Novgorod state University of architecture and construction, Nizhny Novgorod, e-mail: tsp-nngasu@mail.ru

The article raises the question of the importance for the profession of architect in obtaining knowledge in the field of architectural and construction technologies and applying them directly in practice. In the modern world, the division of functions of designers and builders with partial or full automation and robotization has developed, in connection with which the profession of architect has been rethought. Historically, the work of an architect was not only to create a project that meets functional and aesthetic requirements, he also had to solve the main production problems in its implementation. At present, knowledge of architectural and construction technologies is also necessary for an architect, which is due to the emergence of new materials, machines, equipment and, in fact, construction technologies, as well as the improvement of traditional construction methods. The curriculum of the students of the direction "Architecture" in NNGASU provides for the study of the subject "Architectural and construction technologies" in the 6th semester (III year), as well as industrial, design and technological practice. This article analyzes the experience of building the past and the present, touches upon the relevance of obtaining both basic theoretical knowledge in the field of architectural and construction technologies, and practical skills acquired by student architects in practice, directly at the construction site, in production conditions, where they become participants themselves. interesting and complex process of building a building.

Keywords: architecture, technology of construction of buildings, architectural and construction technologies, construction, practice.

358

«Что нам стоит дом построить?» - порой, слова из этой строчки приписывают Влади- миру Маяковскому, однако, это выражение берет начало из песни исполнителя Олега Анофри- ева «Что нам стоит дом построить» [1], автором музыки которой является Сергей Томин, а автором слов - Михаил Танич (1980-е):

«Что нам стоит дом построить, просто вырыть котлован,

А потом приладить рельсы, и пустить по рельсам кран.

Ив хорошую погоду провести тепло и воду.

Итолько потом начать и кончить новый дом.»

Обывателю не редко кажется, что в строительстве здания нет ничего сложного и совре- менные темпы строительства не редко подтверждают это суждение: применяются новые ма- териалы, совершенствуются существующие технологии и подходы к организации производ- ства строительно-монтажных работ, поэтому сокращаются в целом строки строительства объ- екта. Но мало кто задумывается, сколько участников в этом сложнейшем многогранном про- цессе задействовано. Создание любого проекта начинается с творческой работы архитектора, но для начала профессиональной деятельности ему необходимо освоение программы обуче- ния по направлению «Архитектура», где в соответствии с программой курса, он получит зна- ния о современном состоянии науки в области строительства гражданских и промышленных зданий. Дисциплина «Архитектурно-строительные технологии» является одной из важных и необходимых для будущей профессиональной деятельности архитекторов и объединяет в себе основы строительного искусства. Продолжением изучения этой дисциплины является произ- водственная, проектно-технологическая практика, которую студенты в летнее время проходят на объектах строительства и являются непосредственными участниками строительных про- цессов. Во время практики студенты должны закрепить полученные знания и, погрузившись в процесс возведения здания, осознать значимость принимаемых архитектором решений при создании проектов [2].

Профессиональные задачи архитектора, как правило, имеют творческий характер: в- первую очередь необходимо выбрать архитектурный стиль, формирующий образ проектиру- емого здания; во-вторых, определиться с планировочным решением, которое зависит от вы- бранного образа и стиля; а в-третьих, выбрать строительные материалы и технологии для его возведения и отделки. Результат работы зодчего зависит от глубины и объема знаний совре- менных прогрессивных строительных технологий, и чем они обширнее, тем у него больше возможностей для собственного творчества. Действительно профессия архитектора очень трудна и требует обширных знаний в различных сферах, чтобы создавать поистине потрясаю- щие и отвечающие всем необходимым требованиям здания.
