3.4.2 Сборочный чертеж

Сборочный чертеж по ГОСТ 2.109-73 должен давать представление о расположении и взаимной связи соединяемых составных частей изделия и обеспечивать возможность осуществления сборки и контроля сборочной единицы.

В соответствии с ГОСТ 2.106-96 к сборочному чертежу составляется спецификация, выполняемая на отдельных листах формата А4.

Сборочные чертежи разрабатываются после подготовки технического проекта на следующей стадии проектирования - рабочая конструкторская документация. Однако в учебных целях для студентов механических специальностей имеет смысл включать в задание на курсовой проект разработку сборочных чертежей составных частей изделия.

Спецификация

ГОСТ 2.106-96 устанавливает форму и порядок заполнения спецификации.

Спецификацией называется таблица, содержащая перечень всех составных частей, входящих в данное специфицируемое изделие, а также на конструкторские документы, относящиеся к этому изделию (для курсового проекта спецификация располагается в конце пояснительной записки).

Спецификацию составляют на отдельных листах формата А4 (297х210) на сборочный чертеж.

Основная надпись на первом листе спецификации составляется по ГОСТ2.104-68 форме 2 (рис. 2), первый лист спецификации изображен на рис.4.

Основная надпись на последующих листах спецификации составляются по ГОСТ 2.104-68 форма 2а (рис. 3), лист спецификации изображен на рис.5.

В спецификации (см. приложение) указывается пункт «стандартные

- 14 -

изделия». Для курсового проекта в этом пункте следует указывать сперва только стандартные изделия, которые являются деталями (например: болты, гайки, шайбы, фланцы и т.п. с указанием соответствующего стандарта). Если детали не являются стандартными, то их стандарт не указывается. При этом следует учитывать, что:

- ГОСТ - государственный стандарт;

- ОСТ- отраслевой стандарт.

Термин «Нормаль», применяемый ранее при отраслевой и заводской стандартизации, в настоящее время отменен. Нормали сейчас перерабатываются в соответствующие стандарты. Но, поскольку в справочной литературе библиотеки университета такие замены в ближайшее время могут не появиться, то при курсовом проектировании могут быть указаны на отдельные детали и нормали (при условии, что нет новых стандартов).

Заполнение надписей на листах пояснительной записки показано в приложении.

3.5 Пояснительная записка

Основная надпись на первом листе пояснительной записки по ГОСТ 2.104-68 выполняется по форме 2, (рис.2), порядок заполнения такой же, как и по форме 1 (но вместо ВО ставится ПЗ).

Графа 4 - с левой стороны ставится литера Т.

Графа 7 - лист 1.

Графа 8 - цифра, означающая количество листов в записке.

На последующих (после первого) листа ставится порядковая цифра данного листа в пояснительной записке.

Основная надпись на текстовых документах (последующие листы) выполняется по форме 2а (рис.3).

3.6 Технологическая схем установки

В соответствии с ГОСТ 2.701-84 схемы подразделяются на виды и типы. Код схемы состоит из буквенной части, определяющей вид, и цифровой части, определяющей тип схемы.

В зависимости от видов элементов и связей, входящих в состав изделия (установки), схемы подразделяются на следующие виды: электрические (Э), гидравлические (Г), пневматические (П), кинематические (К), оптические (Л) и т.д. В ГОСТ 2.701-84 отсутствует вид схем химико-технологических процессов, однако предусмотрена возможность разработки таких схем, наименование и обозначение которых определяется отраслевыми стандартами. Так, в частности, технологическая схема обозначается буквой «Т».

- 15 -

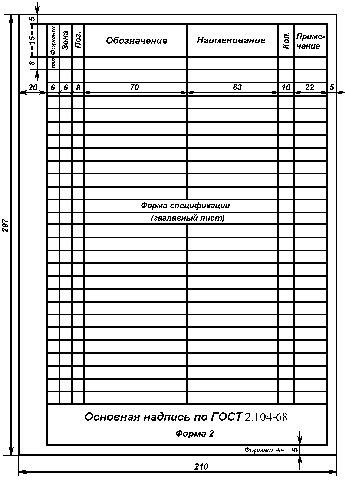

Рис. 4. Первый (заглавный) лист текстовых конструкторских документов.

Примечание: Высота строки показана 8 min (мм); при необходимости она может

быть большего размера.

‑ 16 ‑

Рис. 5. Последующий лист (листы) текстовых конструкторских документов.

‑ 17 ‑

Рис. 6. Таблица составных частей изделия

‑ 18 ‑

В зависимости от основного назначения схемы подразделяются на следующие типы: структурные (1), функциональные (2), принципиальные (3), соединений (4) и т.д. На стадии технического проекта разрабатываются структурные и функциональные схемы, а все остальные на стадии рабочей документации [15].

При выполнении курсового проекта по ПАХТ рекомендуется разрабатывать функциональную технологическую схему , разъясняющую определенные процессы, протекающие в установке (код - Т2).

Требовать от студентов разработки принципиальной схемы, определяющей полный состав элементов и связей между ними и дающей детальное представление о принципах работы установки, как это предлагается в [1], на наш взгляд, не следует. Ибо, во-первых, в ходе курсового проекта по ПАХТ не требуется определять конструкцию всех аппаратов установки и, следовательно, не все они могут быть изображены на схеме условными графическими обозначениями, отражающими принцип действия, во-вторых, как правило, студенты ко времени выполнения курсового проекта по ПАХТ не заканчивают изучение дисциплины «Системы управления химико-технологическими процессами» и не владеют знаниями о контроле и управлении технологическими параметрами, необходимыми для разработки принципиальных схем.

Схемы выполняются без соблюдения масштаба, однако условные обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в стандартах. Графические обозначения элементов и линии связи следует располагать на схеме таким образом, чтобы обеспечить наилучшее представление о структуре изделия и взаимодействии его составных частей.

Графические обозначения на схемах следует выполнять линиями той же толщины, что и линии связи. Линии связи выполняют толщиной от 0.2 до 1.0 мм в зависимости от формата схемы. Рекомендуется толщина линий от 0.3 до 0.4 мм. Линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество изломов и взаимных пересечений. Расстояние между соседними параллельными линиями связи должно быть не менее 3 мм, а между графическими обозначениями не менее 2 мм.

При выполнении схем применяют условные графические обозначения, установленные в стандартах ЕСКД, а также построенные на их основе. Условные обозначения, для которых установлено несколько допустимых (альтернативных) вариантов выполнения, следует применять, исходя из вида и типа разрабатываемой схемы. Так при выполнении функциональной схемы технологической установки следует применять условные графические обозначения элементов и аппаратов химических производств, построенные по функциональным признакам (ГОСТ 2.793-79, ГОСТ 2.782-68 и другие [12]). Условные графические обозначения элементов изображают на схеме в положении, в котором они приведены в

- 19 -

соответствующих стандартах, или повернутыми на угол, кратный 90.

Каждый элемент или устройство, изображенные на схеме, должны иметь позиционное обозначение, состоящее из буквенного обозначения и, если необходимо, порядкового номера, проставленного после буквенного обозначения. Буквенное обозначение должно представлять собой сокращенное наименование элемента, составленное из его начальных или характерных букв, например, аппарат теплообменный - АТ, фильтр - Ф, насос - Н, компрессор - КМ. Буквенные позиционные обозначения наиболее распространенных элементов приведены в приложении к ГОСТ 2.704-76.

Порядковые номера элементам следует присваивать, начиная с единиц, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например КМ1, КМ2, и т.д. Буквы и цифры в позиционных обозначениях следует выполнять одним размером шрифта. Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов на схеме сверху вниз и направлении слева направо. Позиционные обозначения проставляются на схеме рядом с графическими обозначениями элементов с правой стороны или над ними.

Данные о всех элементах должны быть записаны в перечень элементов. Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа. Перечень элементов оформляют в виде таблицы (рис. 7), заполняемой сверху вниз.

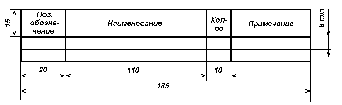

Рис. 7. Таблица перечня элементов (гост 2.701-84)

При выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью на расстоянии не менее 12 мм. Элементы в перечень записывают группами в алфавитном порядке буквенных позиционных обозначений. В пределах каждой группы, имеющей одинаковые буквенные позиционные обозначения, элементы одного типа с одинаковыми параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в перечень в одну сторону.

- 20 -

На схемах допускается помещать различные технические данные, указывая их либо около графических обозначений и линий связи, либо на свободном поле схемы. Для отличия линий связи различного назначения допускается применять цифровые обозначения с расшифровкой на поле схемы в виде таблицы [1].
