2.5 Описание схемы управления

Схема управления приводом главного подъёма приведена на листе 4 графической части дипломного проекта. Для задания направления «Вверх» или «Вниз» используется двухпозиционный джойстик. При задании направления вверх срабатывает пускатель КМ5 и подаёт сигнал на вход инвертора S1. При задании направления «Вниз» срабатывает пускатель КМ6 и подаёт сигнал на вход частотного преобразователя S2. Плавный пуск осуществляется в автоматическом режиме, в соответствии с заданной программой. Остановка при движении вверх и вниз осуществляется с помощью концевых выключателей QS6 и QS7, сигнал с которых поступает на цифровые входы инвертора DID2 и DID3.

3 Разработка системы поддержания температурного режима в шкафах с электрооборудованием

3.1 Постановка задачи проектирования

Опираясь на интернет-форумы и практические наблюдения, обнаружено, что в процессе эксплуатации мостовых кранов Konecranes возникает проблема поддержания температурного режима в шкафах с электрооборудованием на территории Южного Федерального Округа. Это обуславливается климатическими условиями, в которых работает электрооборудование в весенне-летний период.

В процессе детальной проработки данной проблемы возникло два варианта её решения:

1 Установить кондиционер большой мощности; установить на каждый преобразователь частоты датчик температуры; для питания электрической энергией двигателя кондиционера установить преобразователь частоты, который будет регулировать угловую скорость вращения двигателя в зависимости от данных, получаемых от датчика температуры.

2 Аналогично предыдущему варианту предусматривается установка датчика температуры на каждый преобразователь частоты; установка на каждый шкаф с электрооборудованием вентиляторов крышного типа с преобразователями частоты.

Обе системы охлаждения будут работать по алгоритму представленному на рисунке 14.

Рассмотрим подробнее каждый из вариантов.

3.2 Система охлаждения с применением моноблочного кондиционера Classic, монтируемого в стойке

Моноблочные кондиционеры серии Classic (рисунок 15) предназначены для поддержания необходимых микроклиматических параметров в закрытых шкафах электрического и электронного оборудования как внутреннего, так и наружного исполнения.

Кондиционеры Classic монтируются на внешней стойке шкафа в стандартной стойке модуля электронного оборудования.

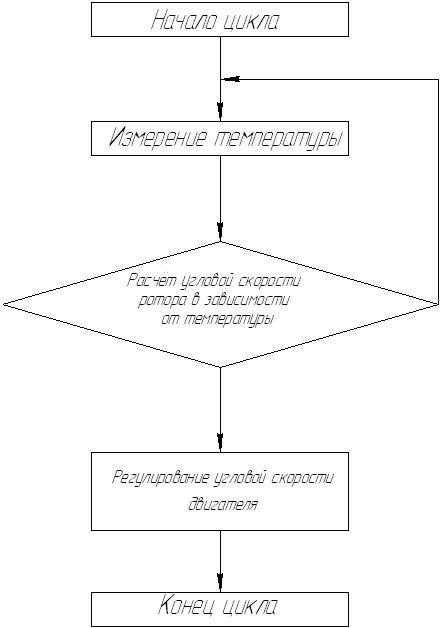

Рисунок 14 – Алгоритм работы системы охлаждения

Модельный ряд серии представлен 8 моделями с диапазоном хладопроизводительности от 0,5 до 3кВт [2].

С целью обеспечения нормальной работы электронного оборудования при низких наружных температурах (в зимнее время) кондиционер опционально комплектуется электронагревателем требуемой мощности с термостатом защиты от перегрева.

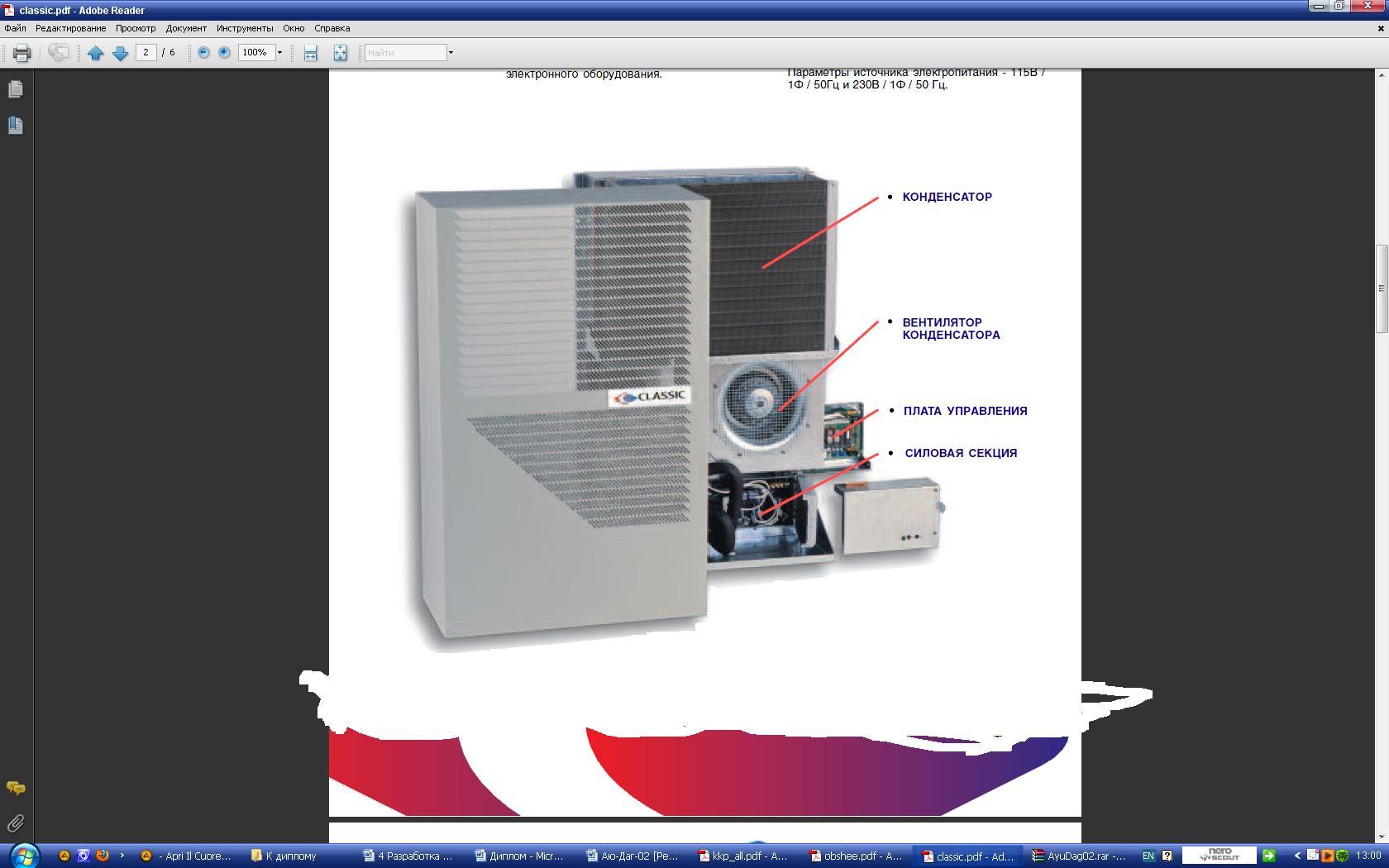

Рисунок 15 – Общий вид кондиционера Classic

Система автоматизации и управления предусматривает следующие возможности:

– мониторинг и регулирование температуры на основании показаний датчиков температуры воздуха наружного и внутреннего контура;

– изменение уставок компрессора и электронагревателя.

– соединительный порт для подключения инфракрасного диагностического модуля.

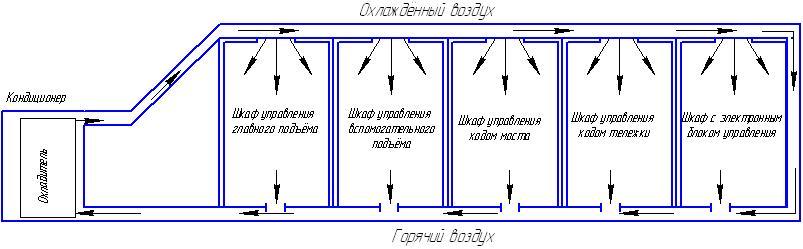

На рисунке 16 представлена схема распределения охлаждённого воздуха с применением моноблочного кондиционера Classic.

Рисунок 16 – Схема охлаждения шкафов с электрооборудованием с применением моноблочного кондиционера Classic

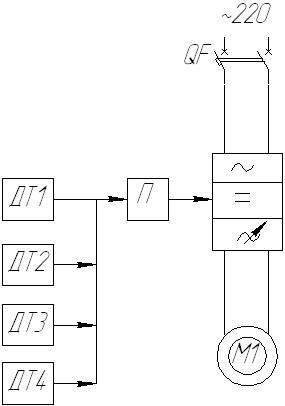

На рисунке 17 представлена электрическая схема системы охлаждения с применением моноблочного кондиционера Classic

Рисунок 17 – Электрическая схема системы охлаждения с с применением моноблочного кондиционера Classic
