РЗ1

Министерство образования и науки РФ Казанский государственный технологический университет Кафедра ПАХТ

Расчётное задание №1

«Расчёт трубопроводной системы»

Выполнил:

Проверил:

Казань – 2005

Вариант №11

Исходные данные

Избыточные давления в точках потребления :

F=18; G=40; H=40; E=20.

Расход в точках потребления Q, м³/ч:

F=20; G=5; H=20; E=10

Геометрические отметки точек z, м:

A=0; B=6; C=3; D=6; E=5; F=4; G=4; H=7

Длина участка l, м:

h_BC=2; AB=60; BC=70; CD=110; DE=80; BF=110; CG=120; DH=60

Требуется определить диаметры всех труб, напор в точке А Н_А, а так же подобрать насос по значениям Н_А и Q_А.

Решение

1. Вычислим диаметры труб основной магистрали ABCDE, для этого найдем расход в основных точках:

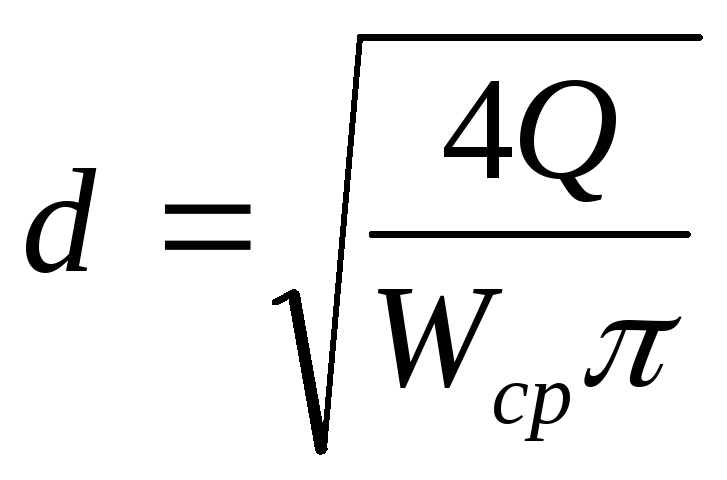

Так как средняя скорость потока выбирается в промежутке [0,5:3], возьмём её равной 4/π, тогда:

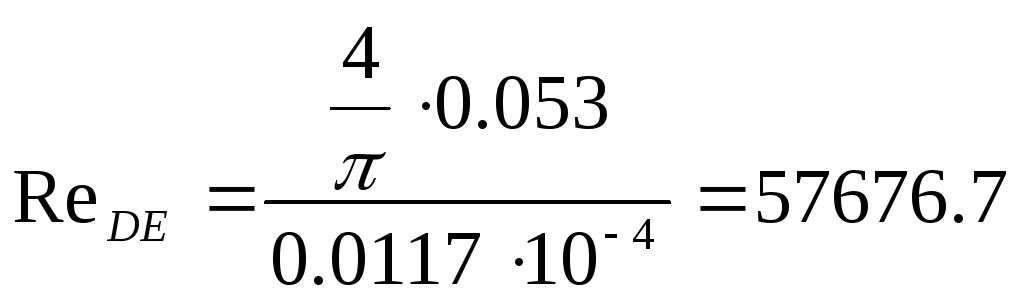

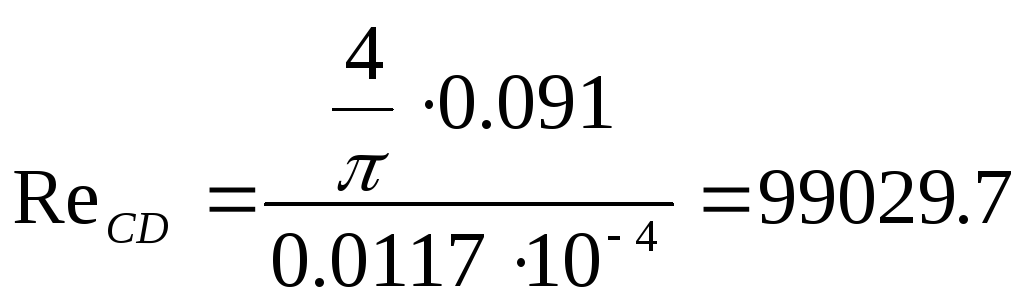

2. Рассчитаем критерии Рейнольдса для полученных значений диаметра:

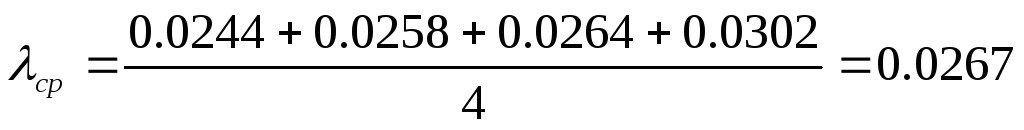

3. Учитывая то, что для каждого диаметра значение критерия Рейнольдса Re>300d/Δ (Δ=0.3мм), коэффициент гидравлического трения будем искать по формуле:

4. Найдем потери напора на основной магистрали по формуле Дарси-Вейсбаха:

5. Теперь найдем потери на разветвлениях и рассчитаем напор в основных точках:

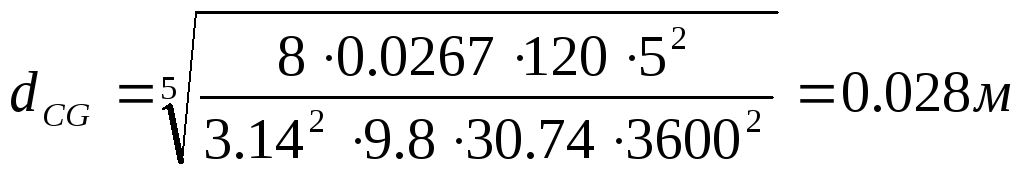

6. Проведя некоторые преобразования формулы Дарси-Вейсбаха, получим формулу для нахождения диаметров разветвления:

7. Таким образом, получаем напор H_A=87.17м, расход Q_A=Q_F+ Q_G+ Q_E+ +Q_H=1.53*10^-2м³/с. В этом случае, целесообразно использовать насос марки ЦНС 60-330 (Q=1.67*10^-2м³/с; Н=330м).
