Часть XVIII.Приемы моделирования деталей

90.4. Массив вдоль кривой

Вы можете создать массив элементов, расположив их вдоль указанной кривой.

Для этого выделите исходные элементы и вызовите команду Массив вдоль кривой.

90.4.1. Параметры траектории

Для создания массива требуется задать траекторию копирования. Траекторией может служить непрерывная последовательность ребер или контур в эскизе.

Укажите траекторию копирования, выбрав нужный эскиз в Дереве или ребра в окне де! тали в последовательности их соединения.

В эскизе траектории копирования должен быть один контур — замкнутый или разомкну! тый.

Базовая точка копирования

Расположение элементов массива зависит от способа задания базовой точки. Управле! ние расположением элементов осуществляется с помощью переключателей группы Способ на вкладке Выбор объектов Панели свойств.

Активизация переключателя Автоопределение означает расположение элементов на кривой, повторяющей траекторию. При этом массив строится следующим образом.

1.Определяется положение центра масс кривых (т. 3) эскиза копируемого элемента1.

2.Траектория копирования параллельным переносом перемещается так, чтобы ее началь! ная точка совпала с т. 3. Определение начальной точки траектории рассмотрено в следу! ющем разделе.

3.Копии элемента размещаются так, чтобы т. 3 каждой копии располагались на траектории на расстояниях, равных шагу (см. раздел 90.4.2 на с. 132).

4.Если включено сохранение ориентации копий (см. раздел 90.4.3 на с. 134), то каждая из них дополнительно поворачивается вокруг т. 3.

Схема построения массива описанным образом приведена на рис. 90.4, а.

Для получения предсказуемого результата копирования при использовании автомати! ческого определения базовой точки рекомендуется строить траекторию так, чтобы она заведомо начиналась в точке центра масс кривых эскиза исходного элемента.

Если построение траектории, удовлетворяющей данному требованию, невозможно или затруднено, используйте режим произвольного задания базовой точки копирования. Для этого активизируйте переключатель Ручное указание и выберите в окне модели базовую точку копирования (т. 1). В этом случае массив строится следующим образом.

1.Траектория копирования параллельным переносом перемещается так, чтобы ее началь! ная точка совпала с точкой 1.

2.Находится центр масс кривых (т. 3) эскиза копируемого элемента.

1.Для элемента по сечениям — точка центра масс кривых эскиза, расположенного первым в списке эскизов (см раздел 84.4.1 на с. 75).

Если копируются несколько элементов, то находится точка центра масс кривых эскиза того эле! мента, который был указан первым.

130

Глава 90. Массивы элементов

3.Через найденную точку проводится эквидистанта траектории.

4.Копии элемента размещаются так, чтобы т. 3 каждой копии располагались на экви! дистанте траектории на расстояниях, равных шагу.

5.Если включено сохранение ориентации копий, то каждая из них дополнительно повора! чивается вокруг т. 3.

Схема построения массива описанным образом приведена на рис. 90.4, б.

Для получения предсказуемого результата копирования при использовании ручного ука! зания базовой точки рекомендуется в качестве базовой выбирать начальную точку тра! ектории.

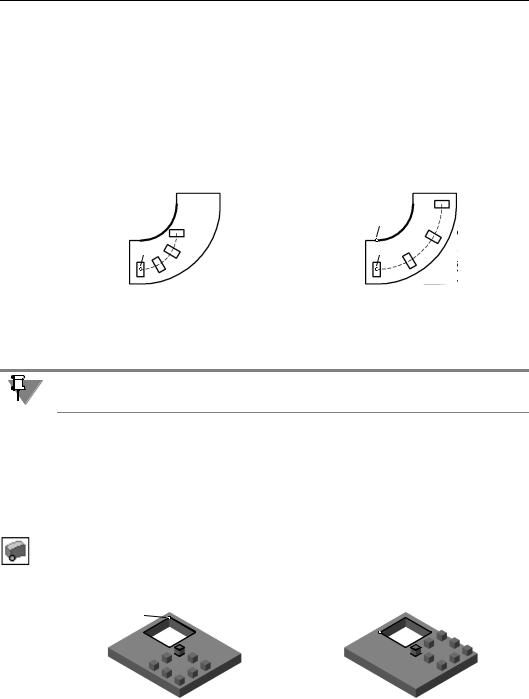

Рис. 90.4. Схема копирования элемента выдавливания вдоль всей направляющей с сохранением ориентации (направляющая и исходный элемент выделены):

а) положение базовой точки определяется автоматически, б) в качестве базовой точки выбрана точка 1

В разделах 90.4.2 на с. 132 и 90.4.3 на с. 134 под словом «траектория» подразумевается линия, на которой располагаются т. 3 элементов массива.

Начальная точка

Если траектория копирования разомкнута, то ее начальной точкой по умолчанию счита! ется конец, ближайший к копируемому элементу.

Если траектория копирования замкнута, ее начальная точка находится системой автома! тически в зависимости от расположения траектории относительно системы координат и других параметров.

При необходимости вы можете задать начальную точку замкнутой траектории вручную. Для этого активизируйте переключатель Точка 2 на вкладке Параметры Панели свойств и укажите нужную точку в окне модели. Зависимость расположения элементов массива от выбора начальной точки показана на рис. 90.5.

Рис. 90.5. Зависимость между расположением копий и положением точки начала копирования (траектория копирования и исходный элемент выделены)

131

Часть XVIII.Приемы моделирования деталей

Направление копирования

При создании массива вдоль кривой вы можете управлять направлением копирования с помощью переключателей группы Направление. Смена направления по!разному влия! ет на массивы с замкнутой и разомкнутой траекториями.

Если траектория замкнута, то Прямое направление копирования означает расположе! ние элементов вдоль траектории по одну сторону от исходного, а Обратное направление — по другую сторону (рис. 90.6).

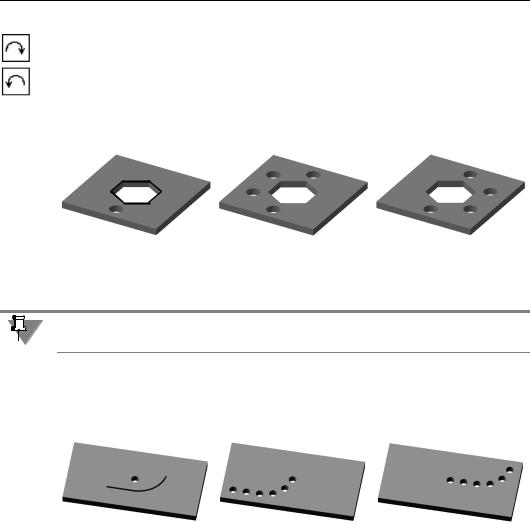

Рис. 90.6. Смена направления для массива с замкнутой траекторией: а) исходный элемент и траектория (выделена утолщенной линией), б) массив в прямом направлении, в) массив в обратном направлении

Если траектория копирования замкнута и элементы располагаются вдоль всей направля! ющей (см. табл. 90.6), то результат операции не зависит от направления копирования.

Если траектория разомкнута, то Прямое направление копирования означает, что нача! ло траектории определяется умолчательным образом — начальной точкой считается ближайший к исходному элементу конец траектории. При выборе Обратного направ ления началом траектории будет считаться другой ее конец (рис. 90.7).

Рис. 90.7. Смена направления для массива с разомкнутой траекторией: а) исходный элемент и траектория,

б) массив в прямом направлении, в) массив в обратном направлении

90.4.2. Шаг копирования

Введите в поле Количество количество копий.

Копии можно расположить равномерно вдоль всей направляющей или на заданном рас! стоянии друг от друга. Чтобы выбрать вариант построения, в группе Способ активизи! руйте соответствующий переключатель (см. табл. 90.6).

132

*Если задать значение полного шага, равное длине траектории, то результат построения будет таким же, как при способе построения Вдоль всей на правляющей.

** О вводе значения шага и выборе режима рассказано ниже.

Введите в поле Шаг значение шага между копиями, измеренное вдоль траектории копи! рования. Это поле доступно только при способе построения По шагу.

В группе Режим активизируйте переключатель, соответствующий введенному значению шага (см. табл. 90.7).

Табл. 90.7. Режим задания шага сетки

133
