Лабораторная работа №1 Изучение элементов и узлов ЭВМ Ильин Андрей

группа 4233

№1

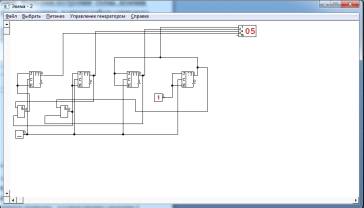

При построении первой схемы, я разобрался в программе ЭВЕМА-2 и ознакомился с ее управлением. Выполнив построение этой схемы, я изменил значение первого триггера на противоположное и увидел работу сдвигового регистра. За J принимается значение 1, а за K принимается значение 0.Так как значения на выходе 1-0 передаются следующему триггеру. На выходах получается что: на выходе 1, а на инвертированном выходе 0. Отсюда следует, что они сдвигаются, двигаются поочередности. Построив 1 схему, я понял работу сдвигового регистра.

№2

Построить счетчик.

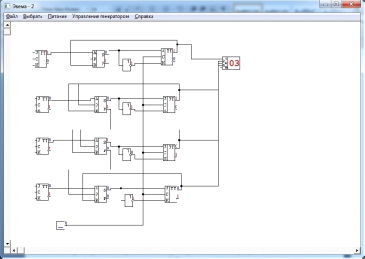

Построив счетчик, я узнал следующее - счетчик считает от 0 до 15, так как в схеме имеется всего 4 триггера. Выходы с триггеров соединяются с входами логического индикатора. На логическом индикаторе отображается число, получаемое путем формирования двоичной последовательности из 4-х нулей и единиц. На триггер подается 1 на J,K Выход будет следующим:

J	K	Qk-1	Qk
1	1	1	0
1	1	0	1

Задание №2 сделал, проверил и ознакомился с работой счетчика.

№3

Построить схему четырехразрядного сумматора.

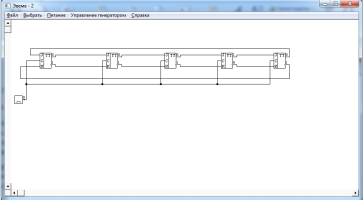

Изменив значения первого триггера - наблюдается работа сумматора. Сумматор считает от 0 до 15, так как он 4-ч разрядный. На выход А подается сигнал с первого триггера, потом сумма передается на второй триггер - прямо на выход J и инвертировано на выход K , затем от триггера передается на выход В.

В конце выходы от триггеров соединяются с входами логического индикатора, где далее виден результат работы сумматора. Задание №3 сделал, проверил и понял как работает сумматор.
