.docxМИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
ИЖЕВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
имени М.Т.Калашникова
Кафедра «Приборы и методы контроля качества»
Лабораторная работа №1
Применение закона Ома для расчёта цепей
|
Выполнил: Студент гр.Б5-091-1 Волосков С.Н. |
|
Проверил: Волкова Л |
Ижевск, 2014г
Лабораторная работа №1
Применение закона Ома для расчёта цепей
Собрали схему 1 и выполнили следующие задания:
R1=10 Ом R2=100 Ом Е=10 В |
|

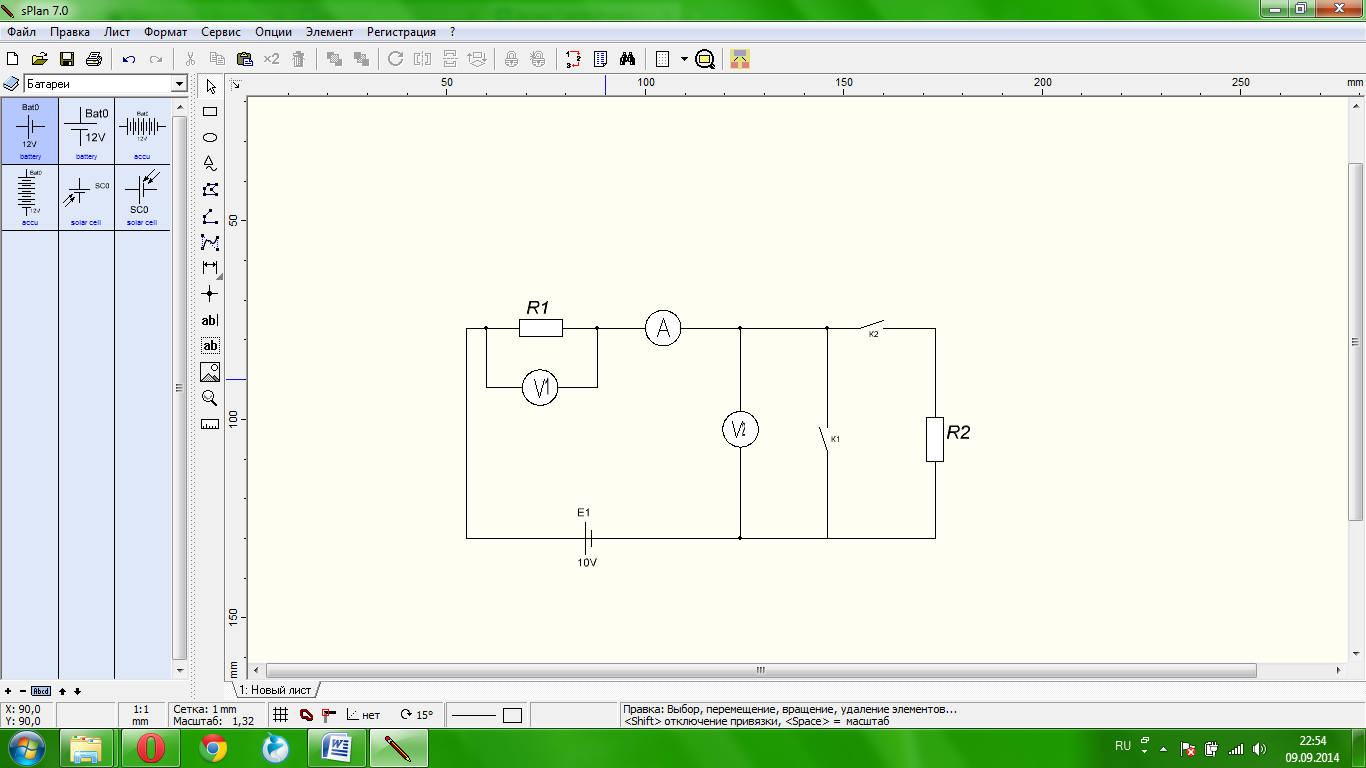

Рисунок 1 Электрическая схема |
|
1.Разомкнули оба ключа (режим ХХ), записали значения вольтметров таблица 1
Таблица 1 Показания вольтметров
Вольтметры |
Напряжение |
V1 |
100 нВ |
V2 |
10 В |
2.Замкнули ключи К1 и К2 (режим КЗ) определили ток КЗ и падение напряжения. Сначала с помощью электрической модели (рисунок 2) затем расчётным путём значения записали в таблицу 2

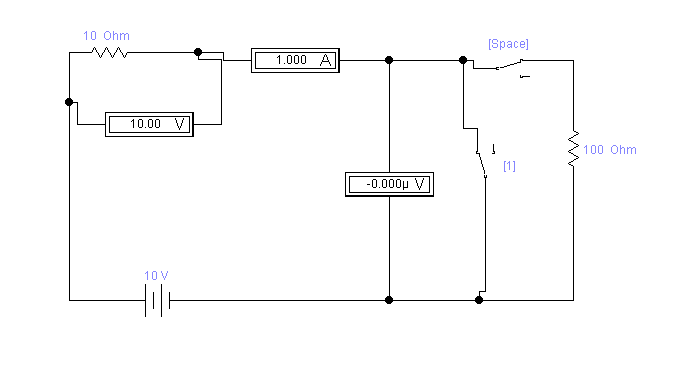

Рисунок 2 Схема с замкнутыми ключами |
Таблица 2 Значения показаний приборов
|
I, А |
U, В |
Практический |
1 |
10 |
Расчётный |
1 |
10 |
3.Замкнули К2 и разомкнули К1 посмотрели значения тока при изменении сопротивления R1 практическим путём и рассчётным путём
R1=1 Ом |
R1=3 Ом |

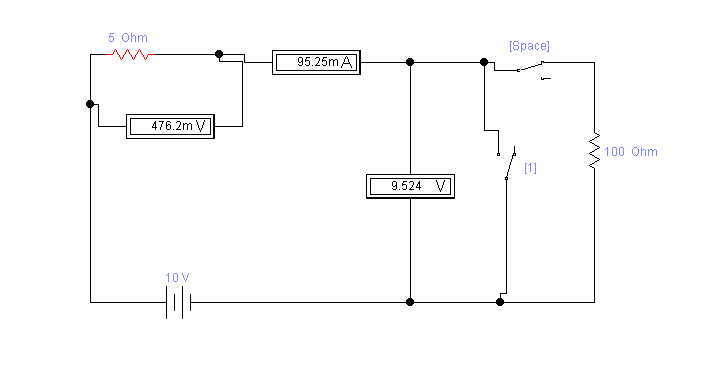

R1=5 Ом |

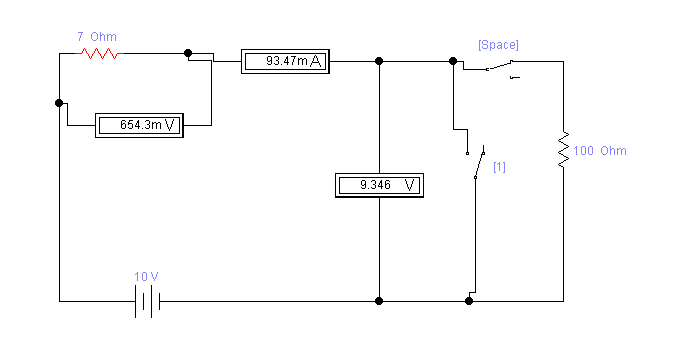

R1=7 Ом |

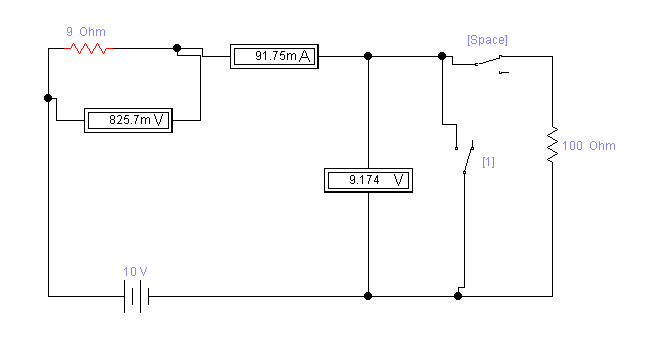

R1=9 Ом |

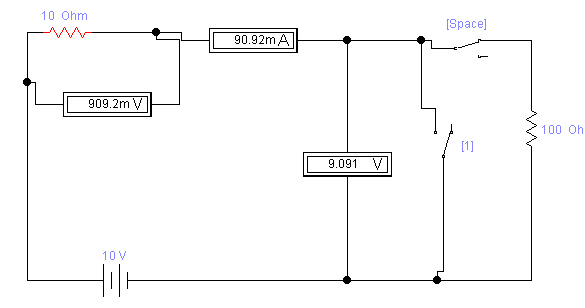

R1=10 Ом |
Собрали схему 2 и выполнили задания:

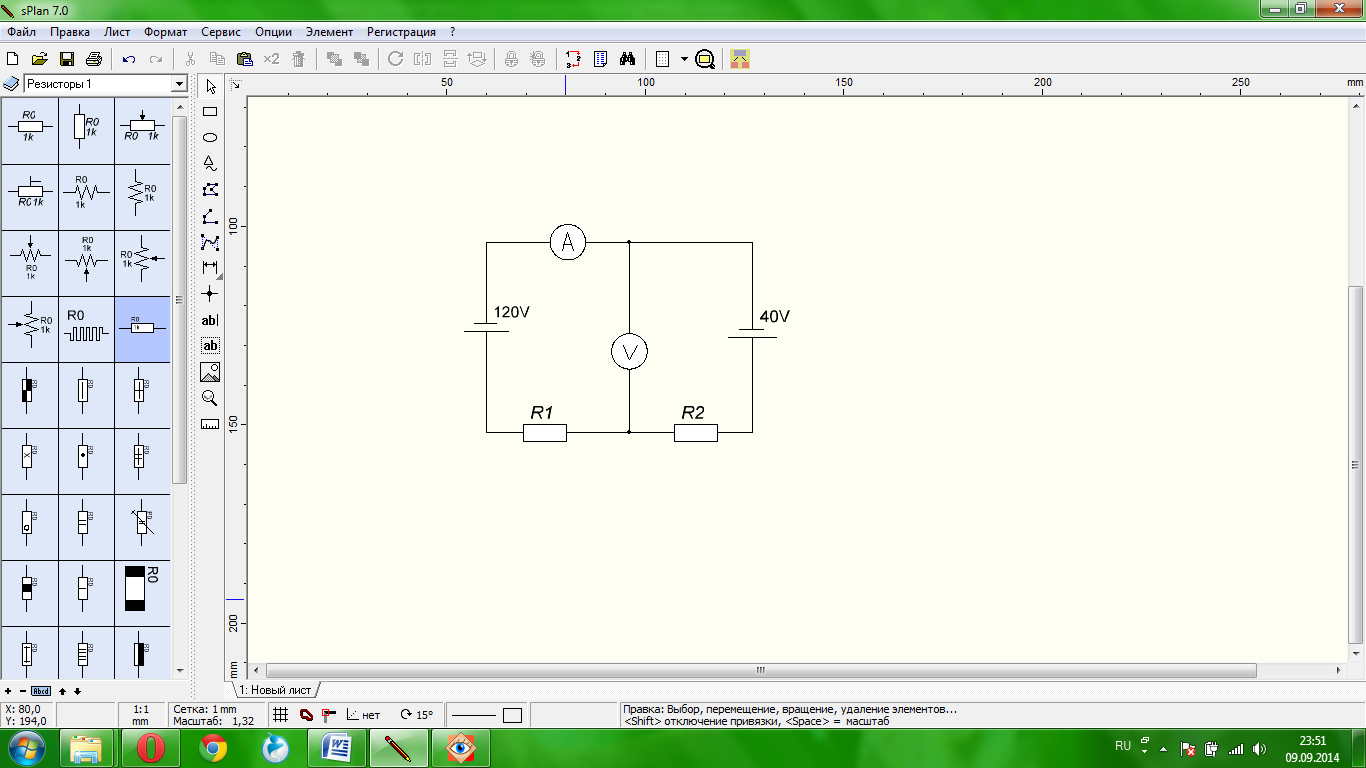

Рисунок 3 Схема 2 |
Практическим и расчётным путём определить значение тока и напряжения в цепи при разных значениях сопротивлений полученные значения записали в таблицу 3
Таблица 3 Полученные значения
R1, Ом |
R2, Ом |
I, А |
U, В |
12 |
8 |
4 |
72 |
10 |
5 |
5,33 |
66,67 |
8 |
2 |
8 |
56 |
4 |
1 |
16 |
56 |

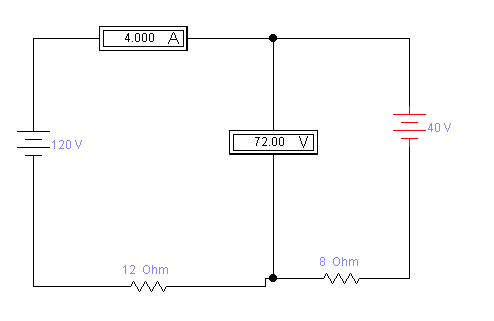

R1=12 Ом R2=8 Ом |

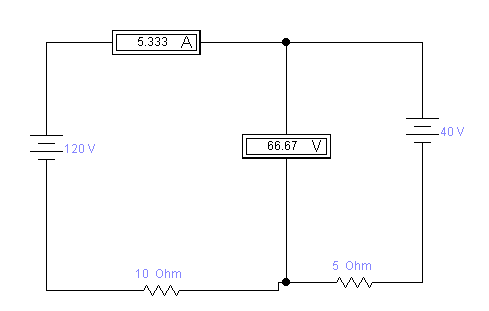

R1=10 Ом R2=5 Ом |

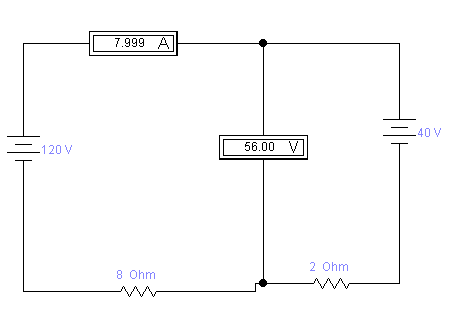

R1=8 Ом R2=2 Ом |

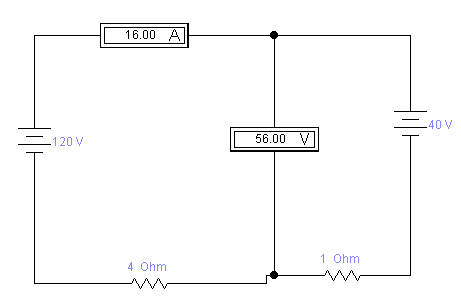

R1=4 Ом R2=1 Ом |
Вывод: В данной лабораторной работе улучшил свои навыки прирасчётах цепей с применением закона Ома. Улучшил навыки работы в графической программе для работы с электрическими моделями.
