МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

ИЖЕВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

имени М.Т.Калашникова

Кафедра «Приборы и методы контроля качества»

Лабораторная работа №4

Моделирование работы пироэлектрического датчика в среде

Electronics Workbench

Выполнил: Студент гр.Б5-091-1

Волосков С.Н.

Проверил: Волкова Л.В.

Ижевск, 2014г

Лабораторная работа №4

Моделирование работы пироэлектрического датчика в среде Electronics Workbench

1)Оптимизация работы эквивалентной схемы пироэлектрического датчика

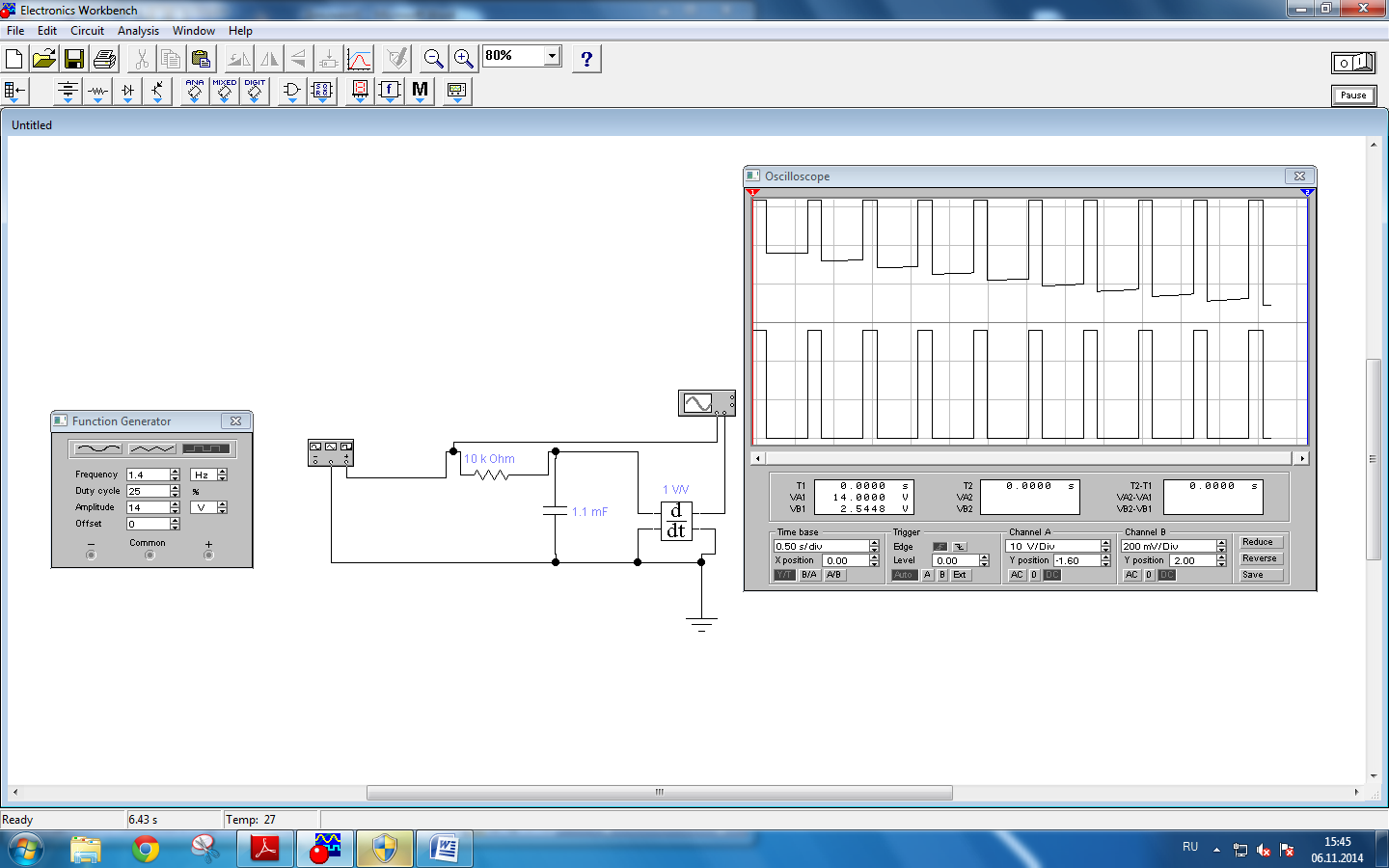

а)Собрали схему

б)Установить на панели функционального генератора режим последовательности прямоугольных импульсов; частоту 1,4 Гц; отношение длительности импульса к периоду импульсной последовательности в процентах (duty cycle) – 25%; амплитуду импульса 14 В.

в)Установить значения сопротивления = 10 кОм и ёмкости = 1,1 мФ.

г)Настроили осциллограф

д)Выделили получившийся график

2)Виртуальные измерения зависимости выходного сигнала пироэлектрического датчика от длительности теплового импульса

Меняя на панели функционального генератора отношение (duty cycle) от 10% до 50% с шагом 10%, получили на панели осциллографа 5 графиков выходного сигнала.

10%

40%

20%

50%

30%

3)Виртуальные измерения зависимости выходного сигнала пироэлектрического датчика от частоты повторения тепловых импульсов

Меняя на панели функционального генератора частоту повторения импульсов (frequency) от (f-0.2) Гц до (f 0.6) Гц с шагом 0.2 Гц получили на панели осциллографа 5 графиков выходного сигнала

1,2 Гц

1,8 Гц

1,4 Гц

2,0 Гц

1,6 Гц

4)Виртуальные измерения зависимости выходного сигнала пироэлектрического датчика от тепловой постоянной времени

Меняя сопротивление от (R-0.6) до (R+0.2) Ом с шагом 0.2 Ом получили на панели осциллографа 5 графиков выходного сигнала

9,4 кОм

10 кОм

9,6 кОм

10,2 кОм

9,8 кОм

Вывод: В ходе лабораторной работы произвёл моделирование работы пироэлектрического датчика в среде Electronics Workbench и виртуальные измерения внешнего теплового потока. Определил, что значение измерений зависит от изменения параметров системы.
