9) Расчет не напряженного болтового соединения. Расчет напряженого соединения, когда внешняя сила отсутствует.
Ненапряженное соединение – это соединение, в котором до приложения внешней нагрузки отсутствуют напряжения. Примером служит резьбовой участок крюка для подвешивания груза. Опасным является сечение, ослабленное резьбой.
– d выбираем по каталогу, чтобы
Напряженное соединение – это соединение, в котором до приложения внешней нагрузки образуются напряжения. Стержень болта растягивается осевой силой Fзат, возникающей от затяжки болта, и раскручивается моментом сил трения в резьбе Tp
;
10) Расчет болтового соединения, нагруженного силами, параллельными плоскости стыка.
Болты поставлены с зазором. После приложения нагрузки зазор сохраняется. Допущение: все болты одинаковы и одинаково затянуты. i – число стыков, z – число болтов.
Условие работоспособности:
, k – коэффициент запаса по трению
– сила затяжки, необходимая чтобы соединение было работоспособным
-> определяем d
Болты поставлены без зазора: Допущение – нет затяжек.
- для средней пластины -> d
– крайние пластины -> d
Затем выбираем наибольший диаметр.
11) Шпоночные соединения и их расчет.
Шпоночные соединения служат для закрепления деталей на осях и валах (шкивы, зубчатые колеса, муфты и т.д.). Нагружаются в основном вращающим моментом.
Шпоночное соединение может быть:
- напряженным – шпонка забивается между валом и ступицей
- ненапряженным – до приложения внешней нагрузки отсутствуют напряжения.

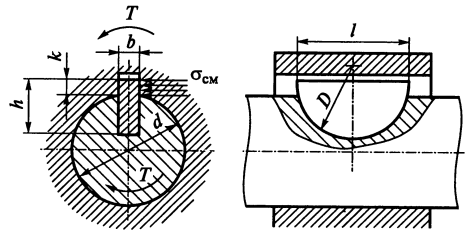

Соединение призматическими шпонками (сегментной и цилиндрической) – ненапряженное. Оно требует изготовления вала и отверстия с большой точностью. Во многих случаях посадка ступицы на вал производится с натягом. Момент передается с вала на ступицу боковыми узкими гранями шпонки. При этом на них возникают напряжения смятия, а в продольном сечении шпонки – напряжения среза.
Шпонка выбирается исходя из d вала. b – ширина, h – высота.
на поверхностях 1-2 и 2’-3
12) Шлицевые соединения и их расчет.
Шлицевые (зубчатые) соединения служат для закрепления деталей на осях и валах (шкивы, зубчатые колеса, муфты). Нагружается в основном крутящим моментом.
Большая нагрузочная способность, чем у шпоночного соединения.
По форме профиля бывают:
1. с прямобочными шлицами (80% от всех)
2. эвольвентные
3. треугольные (на них нет ГОСТа)
По способу центрирования:
1. по наружному диаметру (когда можно обрабатывать и вал и ступицу с помощью тех. обработки) (б)
2. по внутреннему диаметру (при высокой твердости вала и ступицы) (в)
3. по боковым сторонам (когда необходимо обеспечить прочность соединения) (а)
На поверхности 1-2 возникают
– коэффициент неравномерности нагрузки ()
z – число выступов
13) Цилиндрические соединения с натягом и их расчет.
Натягом N называют положительную разность диаметров вала и отверстия: N=B-A. После сборки вследствие упругих и пластических деформаций диаметр d посадочных поверхностей становится общим. При этом на поверхности посадки возникает удельное давление p и соответствующие ему силы трения, которые обеспечивают неподвижность соединения и позволяют воспринимать вращающий момент и осевую силу.
Условие работоспособности:
, N – сила, с которой ступица прижата к валу
, k – коэффициент запаса по трению (k>1)
– давление, создаваемое на поверхности контакта
«+» - технологично, если есть определенное оборудование «-» - высокая концентрация напряжений
