4. Расчет толщины утеплителя. Rreq = Rext + Rk + Rint 2,04= 1/+ σ/λ + σ/λ+ σ/λ+ 1/ 2,04 = 1/8,7 + 0,08/0,5 + х/0,041 + 0,1/2,04 + 1/23 Х = 0,068 К месту строительства следует заказать утеплитель из пенополиуретана толщиной 70 мм. Толщину стены принимаем 250 мм. 5. Проверка санитарно-гигиенических показателей пригодности ограждения τint ≥ td , где τint – температура внутренней поверхности ограждения; td – температура точки росы, для жилых зданий td = +10,69°С. τint = tint – Δt Δt = (n(tint - text ))/( Rreq × αint ), где n – коэффициент, учитывающий сложность ограждения; text – температура наиболее холодной пятидневки обеспеченностью 0,92 αint = 8,7 Δt = (1×(16-(-23)))/(8,7×2,04)= 2,19 τint =20-2,19=17,8
Вывод: данный тип ограждения с утеплителем из пенополиуретана толщиной 70 мм пригоден для эксплуатации в промышленных зданиях.
|
|||||||||||||||||||
|
|
|
|
|
|
Физико-техническое обеспечение здания |
Лист |
||||||||||||
|
|
|
|
|
|
|
|||||||||||||
Изм. |
Кол. уч. |
Лист |
№ док. |
Подпись |
Дата |
||||||||||||||
Таблица 3.2 – Спецификация перемычек

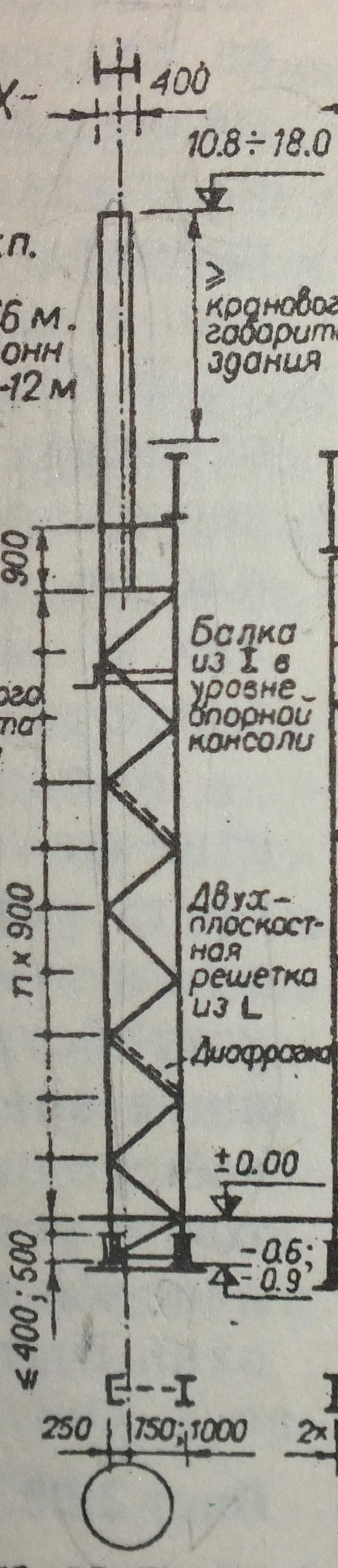

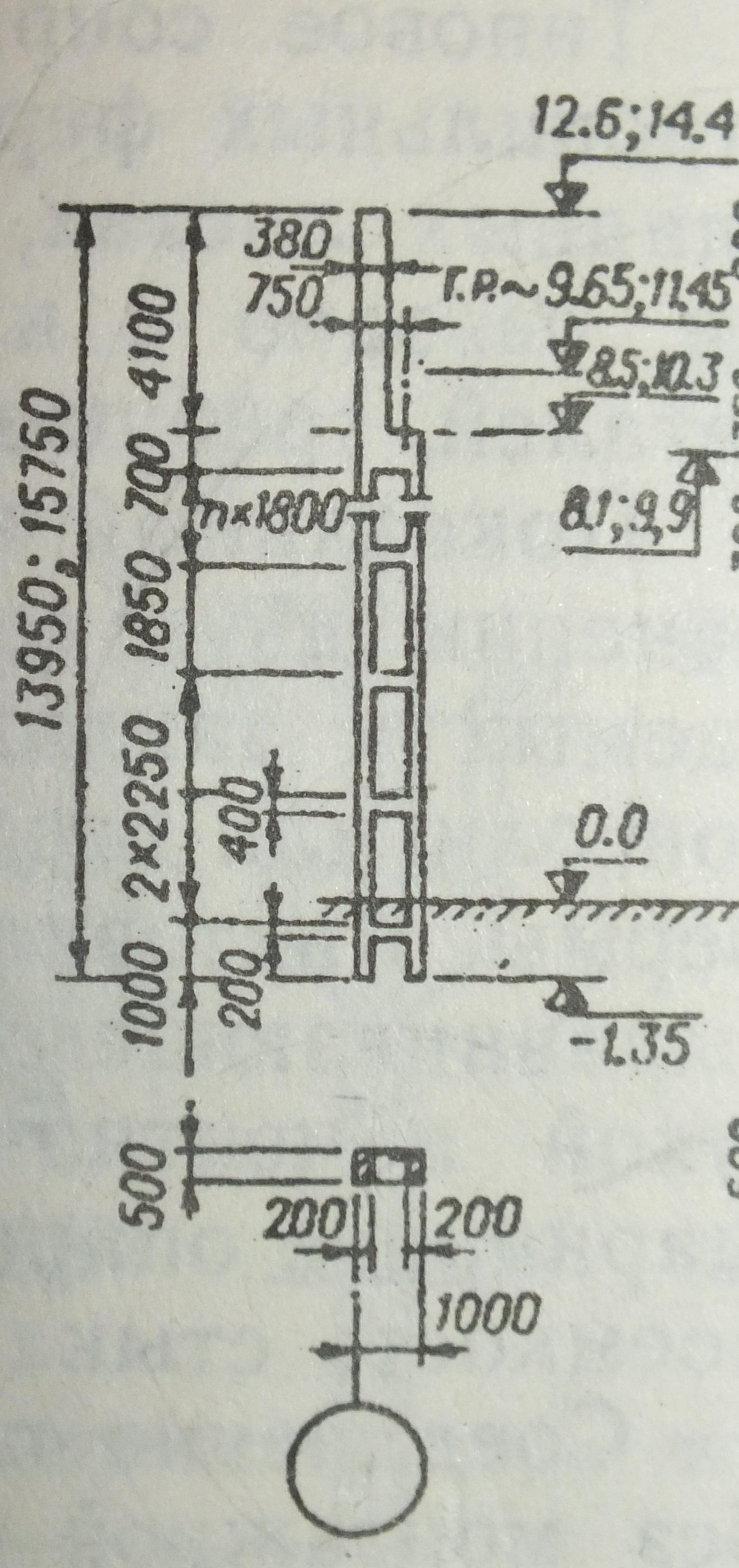

Для связи с подкрановыми посадочными площадками устроены служебные лестницы. Лестницы одномаршевые стальные с уклоном. Несущая конструкция марша выполнена в виде двух тетив из швеллеров, к которым прикреплены ступени, имеющие только проступь. Ширина лестницы 600 мм. Посадочные площадки выполнены стальными размером 900Х1500 мм с ограждением 1000 мм. Пожарные лестницы выполнены вертикальными стальными шириной 0,6 м, начинающиеся от высоты 2 м с площадками при выходе на кровлю. С высоты 10 м оборудованы дугами через каждые 0,7 м. Лестницы расположены по периметру здания не реже, чем через 200 м, в местах перепада высот и на фонари. Рис. 3.1 Колонны, используемые при проектировании здания |
|||||||||||||||||||
|
|
|
|
|
|
Конструктивное решение |
Лист |
||||||||||||
|
|
|
|
|
|
|
|||||||||||||
Изм. |
Кол. уч. |
Лист |
№ док. |
Подпись |
Дата |
Таблица 3.2 – Спецификация перемычек
Для связи с подкрановыми посадочными площадками устроены служебные лестницы. Лестницы одномаршевые стальные с уклоном. Несущая конструкция марша выполнена в виде двух тетив из швеллеров, к которым прикреплены ступени, имеющие только проступь. Ширина лестницы 600 мм. Посадочные площадки выполнены стальными размером 900Х1500 мм с ограждением 1000 мм. Пожарные лестницы выполнены вертикальными стальными шириной 0,6 м, начинающиеся от высоты 2 м с площадками при выходе на кровлю. С высоты 10 м оборудованы дугами через каждые 0,7 м. Лестницы расположены по периметру здания не реже, чем через 200 м, в местах перепада высот и на фонари. |
|||||||||||||||||||||
|
|
|
|
|
|
Курсовая работа по дисциплине «Архитектура» |
|||||||||||||||
|
|
|
|
|
|
||||||||||||||||
Изм |
Кол. |
Лист |
№ д |
Подпись |
Дата |
||||||||||||||||
Разработ. |
Рязанова |
|
|
Технико-экономические показатели |
Стадия |
Лист |
Листов |
||||||||||||||
Проверил |
Аниканова |
|
|
У |
23 |
24 |
|||||||||||||||
|
|
|
|
гр. С-213 БГТУ |
|||||||||||||||||
|
|
|
|
||||||||||||||||||
|
|
|
|
||||||||||||||||||
Библиографический список
|
|||||||||||||||||||||
|
|
|
|
|
|
Проектно-графическая работа по дисциплине «Архитектура зданий» |
|||||||||||||||
|
|
|
|
|
|
||||||||||||||||
Изм |
Кол. |
Лист |
№ д |
Подпись |
Дата |
||||||||||||||||
Разработ. |
Рязанова |
|
|
Библиографический список |
Стадия |
Лист |
Листов |
||||||||||||||
Проверил |
Аниканова |
|
|
У |
|
|
|||||||||||||||
|
|
|
|
гр. С-213 БГТУ |
|||||||||||||||||
|
|
|
|
||||||||||||||||||
|
|
|
|
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра архитектурных конструкций
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к проектно-графической работе по дисциплине «Архитектура зданий»
Промышленное здание в городе Ярославль
Выполнил: студент группы С-213
Рязанова А.А.
Руководитель: Аниканова Т.В.
Белгород 2014
