ТСОД

222

на опоре при помощи хомутов. К крюкам и хомутам трос закрепляют через электро- и шумозащитные устройства. Светофоры можно крепить к тросу непосредственно либо с помощью удлинительной штанги длиной до 2 м. Питающий кабель к светофорам подводят по тросу с креплением скобами, устанавливаемыми через 0,5 м, а при наличии штанги

— внутри нее.

Шкафы контроллеров, напольные контейнеры детекторов транспорта и устройств обмена информацией, выносные пульты управления устанавливают на специальных железобетонных фундаментах, к которым они крепятся с помощью анкерных болтов. Фундамент выполняют так, чтобы обеспечить ввод кабеля сетевого питания, а также кабелей и проводов внешних связей через кабельные вводы в дне шкафа или контейнера.

Операцию по установке этих устройств выполняют в такой последовательности: рытье котлована под фундамент; прокладка всех кабелей к котловану; установка шкафа или контейнера и их заземление; засыпка котлована (внутри фундамент не засыпают); разделка кабелей и монтаж их на клеммники в соответствии с монтажной схемой.

Если указанные устройства устанавливают на краю тротуара, то их лицевая сторона не должна выходить в сторону проезжей части для обеспечения безопасной работы монтажников. Перед котроллером должна быть оборудована асфальтированная санитарная площадка размером не менее 1 1 м с уклоном от контроллера.

Все периферийное оборудование подключается к источникам питания через защитные автоматические выключатели (предохранители). В тех случаях, когда по условиям соединения требуется учет потребляемой электроэнергии, устанавливают счетчики. Как счетчики, так и автоматические выключатели размещают в специальных коробках в доступном, защищенном от атмосферных осадков месте.

Железобетонные плиты островков безопасности укладывают непосредственно на поверхность дорожного полотна. Если на плите должен быть смонтирован светофор, то предварительно устанавливают фундамент светофорной колонки заподлицо с дорожным покрытием, заводят кабель, после чего укладывают плиту. Затем к фланцу фундамента крепится колонка.

Пешеходные ограждения перильного типа чаще всего изготавливают из металлических труб диаметром 33,5 мм. Стойки ограждений заделывают на глубину 0,9 м и бетонируют на глубину 0,4 м. Стойки изготавливают из труб диаметром 48 мм. Расстояние между стойками

1,5 м.

223

Все установленные технические средства подлежат окраске. Серийно выпускаемая аппаратура поставляется окрашенной. Изготовляемые на местах металлические изделия и трубы, прокладываемые по опорам и стенам, окрашивают эмалью серого цвета.

Электромонтажные работы. При установке технических средств эти работы сводятся к монтажу кабелей и устройству заземлений. Монтаж кабелей разбивается на ряд технологических операций: разделка концов кабелей; устройство концевых заделок; ввод в распределительные коробки, контроллеры, дорожные знаки с внутренним освещением и т.д.; подключение жил кабеля к зажимам клемм.

Концевая разделка кабеля (рис. 12.3) заключается в освобождении конца кабеля, подлежащего разделению, от наружной оболочки и разведении жил по центрам клемм присоединения. На жилы надевают полихлорвиниловую трубку. Жилы пакетируют в пучки, покрываемые полихлорвиниловой лентой. Концы жил завиваются под зажим на клеммах. Перед разделкой броню кабеля (или верхнюю оболочку) выше конца, подлежащего разделке, закрепляют бандажом из стальной оцинкованной проволоки или суровых ниток.

Кабели питания присоединяют к клеммникам на распределительных щитах контроллера и к клеммникам защитных автоматов. После заделки всех кабелей свободные патрубки шкафов закрывают деревянными пробками, а корыто в днище заливают кабельной массой.

Монтаж перемычек от клеммников колонок или распределительных коробок, установленных на опорах, до клеммников светофоров выполняют проводом сечением 1,5 – 2,5 мм2 с завязкой его в жгут. Жгут предварительно увязывают, протаскивают его в колонку (или трубу при установке светофора на опоре), а затем после проверки разделывают. Жгуты перемычек можно монтировать и разделывать заранее в мастерских по специальным шаблонам.

Все кабели, жилы кабелей, клеммные колодки и провода, идущие от приборов к клеммникам, обязательно маркируюi. Маркировочные надписи должны быть тождественны надписям на монтажных схемах. Жилы кабеля и жгутов маркируют на полихлорвиниловой трубке шариковой ручкой или жестяным кольцом с набитой надписью.

Корпуса всех технических средств, выполненных из металла, подлежат заземлению. Для заземления контроллера устраивают специальный заземляющий контур, рассчитанный на удельное сопротивление грунта меньше 104 Ом·см. При больших сопротивлениях грунта в каждом конкретном случае необходимо проектировать заземляющее уст-

224

ройство с сопротивлением растеканию тока не более 10 Ом. Контур соединяют с корпусом контроллера.

Светофорные колонки, распределительные коробки заземляют на контур, устанавливаемый у контроллера, по специально выделенной жиле сигнальных кабелей. При питании от источника с глухозаземленной нейтралью связь с нейтралью осуществляется по нулевой жиле питающего кабеля. При длине сигнального кабеля больше 200 м устраивают повторное заземление.

Электропитание технических средств обеспечивается, как правило, путем подключения к домовым вводам в соответствии с техническими условиями. Длину питающего кабеля рекомендуется брать

.не более 500 м. Электроэнергию учитывают по установленной мощности.

Питание освещаемых дорожных знаков осуществляется от сетей ночного освещения улиц. Если таких сетей вблизи нет, то знаки подключают к другим источникам энергии через соответствующие выключатели.

Пробное включение в работу объекта производится в присутствии представителей ГИБДД. После опробования светофорный объект готовят к сдаче в эксплуатацию. При сдаче в эксплуатацию светофорный объект должен быть в рабочем состоянии. Его принимает специальная комиссия, назначаемая заказчиком. В комиссии должны участвовать представители заказчика, подрядчика (строительной организации), эксплуатирующей организации, ГИБДД, проектной организации.

225

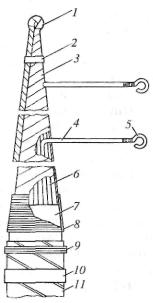

Рис. 12.3Концевая разделка кабеля КРВБ:

1 – резервные жилы кабеля; 2 – бандаж из хлопчатобумажной ленты; 3

– полихлорвиниловая лента; 4 – полихлорвиниловая изолирующая трубка; 5 – кольцо жилы; 6 – жилы кабеля; 7 – внутренняя оболочка кабеля; 8 – бандаж из крученого шнура; 9 – бандаж из стальной оцинкованной проволоки; 10 – маркировочный поясок; 11 – броня кабеля

12.5 Организация технического обслуживания

Эффективность работы технических средств организации движения зависит не только от их свойств, заложенных на этапах проектирования, изготовления и монтажа, но и от способов и качества их технического обслуживания (ТО). Под техническим обслуживанием понимается комплекс операций по поддержанию работоспособности или исправности технических средств при их использовании по назначению, хранении и транспортировании.

Организация ТО предусматривает: подготовку обслуживающего персонала; планирование и проведение работ по ТО; обеспечение персонала запасными частями, инструментами, принадлежностями и

226

материалами (ЗИП); систематическое ведение соответствующей документации.

Для технических средств организации движения периодичность ТО основана на календарном принципе, который предусматривает работы по обслуживанию по истечении определенного срока (день, неделя, месяц) независимо от интенсивности использования аппаратуры и ее наработки. При этом учитывается, что основу этих технических средств составляют электронные устройства, для которых более характерным является процесс старения материалов. Кроме этого, календарный принцип является самым удобным, так как при этом существенно упрощается планирование работ, материально-техническое снабжение, контроль за качеством и сроками выполнения работ и руководство техническим персоналом.

Календарный принцип обеспечивает профилактическое обслуживание, составляющее основу эксплуатации технических средств и направленное на поддержание их исправного состояния в течение промежутка времени между очередными ТО. Оно осуществляется путем периодической проверки всех устройств с целью определения их работоспособности и обнаружения неисправностей (отказов). При этом проверке подвергаются как работающие, так и хранящиеся на складе изделия.

Критерием оптимальной периодичности ТО является обеспечение максимального значения коэффициента технического использования, который зависит от интенсивности отказов изделия и определяется как отношение времени средней наработки изделия за некоторый период эксплуатации к сумме средних значений наработки и времени простоя, обусловленного ТО и ремонтом, за тот же период эксплуатации.

Каждое изделие состоит из определенных элементов, которые имеют свою интенсивность отказов по определенному параметру.

Состав элементов, влияющих на безотказность работы изделия, их надежность и рекомендуемую периодичность ТО, указывают в технической документации предприятия-изготовителя. Если работоспособность какого-либо устройства зависит от условий эксплуатации, то периодичность его обслуживания устанавливает начальник СМЭП.

С учетом периодичности обслуживания в СМЭП составляют годовой и месячный календарные графики ТО технических средств. В них содержатся перечень необходимых работ (со ссылкой на соответствующий пункт инструкции по обслуживанию), вид и число технических

227

средств, периодичность обслуживания, численность и квалификация обслуживающего персонала.

Исходя их норм технического обслуживания, разрабатывают планы загрузки технических средств. При наличии в составе АСУД многомашинных УВК составляют диспетчерский план загрузки машин, расписание работы дежурных групп для УВК и всех аппаратных систем. Расписание предусматривает круглосуточную работу этих подразделений и дежурных бригад по обслуживанию периферийного оборудования в три смены длительностью 8 ч каждая.

На календарный период составляют программу работы обслуживающего персонала. Программа предусматривает порядок проведения профилактических работ, обучение, повышение квалификации и инструктаж персонала, технический обзор результатов эксплуатации, проверку действующего оборудования и контрольно-измерительной аппаратуры.

Входе ТО ведут соответствующую техническую документацию, отражающую содержание работ и состояние технических средств. Основным учетным документом является карточка учета, которую заводят на каждое устройство (карточка учета смены светофорных ламп, профилактики контроллера, на кабель и т.д.). Для управляющих (диспетчерских) пунктов заводят журнал учета профилактических и ремонтных работ. Результаты проверки видимости сигналов светофоров и состояния тросового хозяйства отражают в актах установленной формы.

Основным видом ремонта технический средств является текущий ремонт. Это обусловлено тем, что технические средства, как правило, работают круглосуточно и отключение их для планового ремонта не является целесообразным. Кроме того, в технических средствах организации движения практически отсутствуют движущиеся механические узлы и механизмы, для которых наиболее характерны плановые виды ремонта.

Для большинства технических средств применяют ремонт методом замены неисправного блока (субблока) с последующим его восстановлением в специальной ремонтной мастерской СМЭП.

Впроцессе текущего ремонта большая часть времени (свыше 60 %) уходит на установление характера отказа и поиск неисправного элемента. Для сокращения этого времени иногда применяется специальная контрольно-диагностическая аппаратура периферийных объектов и управляющего пункта. Принцип действия этой аппаратуры заключается

вформировании необходимых входных воздействий, приеме ответных

228

реакций, анализе и выдаче информации на контрольные разъемы и органы индикации.

Контрольно-диагностическая аппаратура периферийных объектов применяется непосредственно на объекте. Поэтому ее размещают в специальной передвижной лаборатории внедрения и эксплуатации АСУД. В оснащение лаборатории также входят набор стандартных кон- трольно-измерительных приборов и соответствующий комплект ЗИП.

Для контроллеров с микропроцессорами роль контрольно-диа- гностической аппаратуры выполняет ИП, позволяющий быстро обнаружить неисправность какого-либо блока или элемента контроллера.

Обеспечение изделий комплектами ЗИП на этапе эксплуатации является одним из важнейших мероприятий, направленных на повышение надежности, восстановление работоспособности изделий в течение всего срока их службы.

Практически любой используемый комплект ЗИП строится из: одиночного комплекта ЗИП-О; группового комплекта ЗИП-Г и ремонтного комплекта ЗИП-Р. Комплект ЗИП-О является комплектом запасных элементов, придаваемых непосредственно изделию с целью обеспечения его надежности при длительном использовании. ЗИП-Г придается группе однотипных изделий для пополнения одиночных комплектов ЗИП. ЗИП-Р предназначен для обеспечения среднего ремонта изделия или группы изделий в течение срока службы.

Учитывая конструктивную особенность современных технических средств организации движения, в каждый комплект ЗИП входят как самые мелкие (дискретные) конструктивные элементы, которые не подлежат ремонту (резистор, конденсатор, микросхема), так и субблоки и блоки. Последние могут в дальнейшем восстанавливаться путем замены в них отказавших дискретных элементов. Номенклатура и число элементов, входящих в указанные комплекты ЗИП, рассчитываются с учетом коэффициента технического использования этих изделий.

Весь комплект ЗИП периодически пополняют. Это является функцией отдела материально-технического снабжения СМЭП. Обычно период пополнения принимают равным одному году.

229

Контрольные вопросы

1.Какие задачи решает монтажно-эксплуатационная служба?

2.Какова структура и техническое оснащение СМЭП?

3.Какие исходные данные для проектирования светофорного объекта передает заказчик проектной организации?

4.Что входит в состав проекта7

5.Какие типы кабеля применяют для подключения технических средств к источникам электропитания?

6.Как определяют необходимое число жил кабеля?

7.Как прокладывают кабельную сеть?

8.Как устанавливают технические средства и какие производятся при этом электромонтажные работы?

9.Какая периодичность ТО принята для технических средств организации движения?

10.Какую аппаратуру применяют для выявления характера отказа и поиска неисправности?

11.Какие виды ЗИП применяют при обслуживании и ремонте технических средств организации движения?

230

13 ЛАБОРАТОРНЫЕ РАБОТЫ ПО ДИСЦИПЛИНЕ «ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДВИЖЕНИЯ»

13.1 Лабораторная работа №1

Тема: Изучение форм и методов учёта дорожно-транспортных происшествий.

Цель: Ознакомление с первичной документацией по ДТП, применяемой в ГАИ. Ознакомление с формами учёта ДТП в автотранспортных предприятиях.

Дорожно-транспортным происшествием называют событие, нарушившее нормальный процесс дорожного движения и вызвавшее ранение, гибель людей, или повреждение транспортных средств или дорожных сооружений.

В настоящее время принята следующая классификация ДТП:

–Столкновение – когда движущиеся механические транспортные средства столкнулись между собой или с подвижным составом железных дорог.

–Опрокидывание – когда механическое транспортное средство потеряло устойчивость и опрокинулось. К этому виду происшествий не относятся опрокидывания, вызванные столкновением с механическими транспортными средствами или наездами на неподвижные предметы.

–Наезд на неподвижное препятствие – когда МТС наехало или ударилось о неподвижный предмет (опору моста, столб, дерево, ограждение).

–Наезд на пешехода – когда МТС наехало на человека или он сам наткнулся на движущееся механическое транспортное средство, получив при этом травму.

–Наезд на велосипедиста – когда МТС наехало на человека, передвигающегося на велосипеде или он сам наткнулся на движущееся механическое транспортное средство, получив при этом травму.

–Наезд на стоящее транспортное средство – когда МТС наехало или ударилось о стоящее МТС.

–Наезд на гужевой транспорт – когда МТС наехало на упряжных, вьючных, верховых животных либо на повозки, транспортируемые этими животными.

–Наезд на животных – когда МТС наехало на диких или домашних животных.
