Синхронное прямое моделирование в NX

6. Изменить размер грани

Позволяет изменить диаметр цилиндрической, конической или сферической грани. Смежные, с изменяемыми гранями скругления, обновляются автоматически. При изменении размера цилиндрической и сферической грани, новая поверхность строится из центра старой. Поэтому изменять этой командой скругления некорректно. Для этой цели нужно пользоваться командой

Изменить размер скругления . При редактировании конической поверхности раздел диалогового окна Размер меняется на значение угла этой конической поверхности. При выполнении команды топологические изменения в общем случае не допустимы. Команда не может быть использована для построений, перечисленных в навигаторе детали.

6.1 Грань

Позволяет выбрать грань или грани для редактирования диаметра.

Чтобы сделать грани в нескольких деталях выбираемыми, все компоненты должны быть в режиме "Без истории" и нужно установить "Пространство выбора"в "Вся сборка" или

"Рабочая деталь и компоненты".

6.2 Поиск граней

Раздел команды служит для автоматического выбора граней в соответствии с указанными геометрическими критериями относительно последней выбранной грани. Описание данного раздела дано в описании команды Переместить грань (см. п. 3.2).

6.3 Размер

Указывается новый диаметр выбранных граней непосредственным вводом значения, либо через выпадающее меню. Для конических граней указывается новый угол конической поверхности.

7. Заменить грань

Команда выравнивает грани, приводя их в одну плоскость. Грани, выбранные в разделе Грань для замены приводятся в одну плоскость с гранью, указанной в разделе Замена грани, либо в плоскость смещенной от этой грани на указанное расстояние. Все грани должны быть плоскими.

7.1 Грань для замены

Выбираются грань или грани, принадлежащие одному телу, которые необходимо изменить.

7.2 Замена грани

Выбирается грань, в плоскость которой необходимо привести грани, выбранные в разделе Грань для замены. Если необходимо, можно указать расстояние и направление смещения от плоскости выбранной грани.

7.3 Настройки

Позволяет управлять характеристиками перекрытия заменяемых граней и способом их взаимодействия с другими гранями

7.3.1 Автоматически

Перемещение выбранной грани при замене заставляет эту грань или проблемную грань расшириться, в зависимости от того, какой из результатов приведет к наименьшему изменению объема области.

7.3.2 Расширить измененную грань

Расширяет измененную грань до встречи с другими гранями тела (на рисунке Расстояние равно

-10).

7.3.3. Расширить наклонную грань

Расширяет измененную грань до стационарного ребра.

7.3.4 Расширить грань законцовки.

Создает законцовку на грани на основе выступающих ребер.

8. Изменить размер скругления

Команда используется для изменения радиуса любых скруглений, независимо от дерева построения. Зависимые скругления обновляются автоматически.

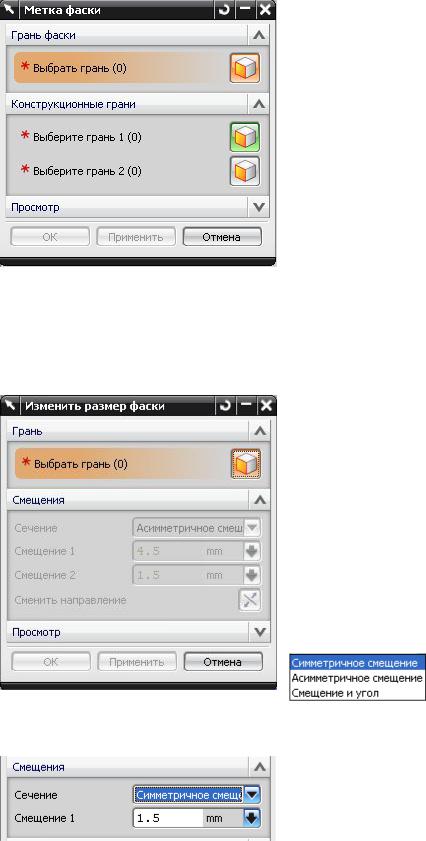

9. Метка фаски

Данная команда используется для пометки грани как фаски. Помеченная грань в дальнейшем может редактироваться командой Изменить размер фаски. Помечаемые грани должны быть плоскими или коническими. Грани, указываемые в разделе Конструкционные грани, являются смежными с гранью фаски, определяются программой автоматически или выбираются вручную.

10. Изменить размер фаски

Данная команда используется для редактирования граней, помеченных командой Метка фаски, или автоматически распознаваемых программой как фаска.

10.1 Грань

Позволяет выбрать грань или грани, помеченные или автоматически распознаваемые как фаска, параметры которых нужно изменить. Грани должны быть плоскими или коническими, иметь постоянную ширину, и не должны быть конструкционными гранями другой фаски.

10.2 Смещение

Данный раздел позволяет выбрать тип фаски и изменить её параметры. Тип фаски задается выпадающим меню Сечение:

Симметричное смещение задает одинаковое смещение на смежных с фаской конструкционных граней.

Асимметричное смещение задает на смежных с фаской конструкционных гранях разное смещение:

Смещение и угол позволяет задать для фаски смещение по одной из конструкционных граней и угол между фаской и этой гранью:

11. Удалить грань

Команда используется для удаления граней. С помощью неё удобно удалять пазы в теле, скругления, отверстия, а открытая область детали закрывается продолжением соседних граней. Если команда используется в режиме истории, в дереве построения создается элемент «Удалить грани». Его можно удалять, изменять как любой другой элемент построения.

Раздел Тип содержит выпадающее меню, позволяющее выбрать тип удаляемой грани:

При выборе типа Отверстие диалоговое окно изменится:

При установленной галочке в строке Выберите отверстия по размеру и введенному в окно для ввода значению диаметра отверстия, имеется возможность указать на теле одно отверстие диаметром меньше или равное введенному значению. Остальные отверстия меньшего или равного диаметра выберутся автоматически. Нажатие на ОК или Применить удалит выбранные отверстия.

При снятой галочке в строке Выберете отверстие по размеру удаляемые отверстия выбираются вручную в графическом окне.

12. Копировать грань

Команда используется для копирования выбранных граней тела. Скопированные грани представляют собой листовые тела и могут быть добавлены к тому же самому телу или другому телу. При добавлении, если скопированные грани на новом месте с имеющимися гранями тела образуют замкнутый объем, то скопированные грани превращаются в твердое тело (см. п. 1.1).

12.1 Грань

Позволяет выбрать грань или грани для копирования.

Чтобы сделать грани в нескольких деталях выбираемыми, все компоненты должны быть в режиме "Без истории" и нужно установить

"Пространство выбора"в "Вся сборка" или

"Рабочая деталь и компоненты".

12.2 Поиск граней

Раздел команды служит для автоматического выбора граней в соответствии с указанными геометрическими критериями относительно последней выбранной грани. Описание данного раздела дано в описании команды Переместить грань (см. п. 3.2).

12.3 Преобразование

Раздел определяет вид трансформации выбранных граней и полностью идентичен соответствующему разделу диалогового окна Переместить грань (см. п. 3.3).

12.4 Вставить.

Установка галочки в строке Вставить скопированные грани обеспечит подсоединение граней к телу, заполнение полученного объема твердым телом, а также удлинение скопированных граней до ближайших граней, если такие найдутся. Таким образом обеспечивается адаптивность копируемых граней к новому месту расположения.

13. Вырезать грань

Команда Вырезать грань используется для копирования набора граней с тела с последующим удалением граней с тела. Эта комбинация команд копирования и удаления. Вы имеете также возможность копирования вырезанных граней на то же самое тело. Команда Вырезать грань особенна полезна, если вы хотите подавить грани на неассоциативной модели. Так как неассоциативная модель не имеет элементов построения для подавления, вы можете воспользоваться командой Вырезать грань для временного удаления набора граней.

13.1 Грань

Позволяет выбрать грань или грани для вырезания.

Чтобы сделать грани в нескольких деталях выбираемыми, все компоненты должны быть в режиме "Без истории" и нужно установить

"Пространство выбора"в "Вся сборка" или

"Рабочая деталь и компоненты".

13.2 Поиск граней

Раздел команды служит для автоматического выбора граней в соответствии с указанными геометрическими критериями относительно последней выбранной грани. Описание данного раздела дано в описании команды

Переместить грань (см. п. 3.2).

13.3 Преобразование

Раздел определяет вид трансформации выбранных граней и полностью идентичен соответствующему разделу диалогового окна

Переместить грань (см. п. 3.3).

13.4 Вставить.

Установка галочки в строке Вставить вырезанные грани обеспечит подсоединение граней к телу, заполнение полученного объема твердым телом, а также удлинение вырезанных граней до ближайших граней, если такие найдутся. Таким образом обеспечивается адаптивность вырезанных граней к новому месту расположения.

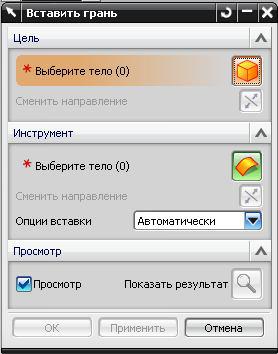

14. Вставить грань

Команда "Вставить грань" применяется для вставки листового тела в другое тело. По существу, это булевская операция, во время которой листовое тело комбинируется с другим телом, заполняя новый замкнутый объем твердым телом.

Когда вы копируете набор команд с тела используя либо команду Копировать грань либо команду Вырезать грань получается листовое тело, которая содержит информацию о добавлении и вычитании вдоль открытой границы, которая соответствует выпуклости грани на теле, с которого оно копируется. Эта информация об добавлении и вычитании используется для определения положительного и отрицательного объема во время вставки листового тела. Эта информация помогает определить, как грани должны быть продолжены или обрезаны в момент объединения с телом построения. Аналог установки галочки в разделе Вставка диалоговых

окон Копировать грань и Вырезать грань.

14.1 Цель

Позволяет выбрать тело, с которым будут взаимодействовать вставляемые грани.

14.2 Инструмент

Раздел позволяет выбрать грани (листового или твердого тела) которые будут добавлены к телу Цель.

Опции вставки определяют булевскую операцию взаимодействия вставляемых граней и твердого тела.

15. Зеркальная грань

Команда используется для копирования набора граней, их зеркального отражения относительно заданной плоскости и вставки в тоже самое твердое тело или листовое тело.

15.1 Грань

Позволяет выбрать грань или грани для копирования.

Чтобы сделать грани в нескольких деталях выбираемыми, все компоненты должны быть в режиме "Без истории" и нужно установить "Пространство выбора"в "Вся сборка" или "Рабочая деталь и

компоненты".

15.2 Поиск граней

Раздел команды служит для автоматического выбора граней в соответствии с указанными геометрическими критериями относительно последней выбранной грани. Описание данного раздела дано в описании команды

Переместить грань (см. п. 3.2).

15.3 Плоскость отражения

Позволяет выбрать существующую плоскость, относительно которой отражатся выбранные грани, или стандартным конструктором плоскости задать новую плоскость.

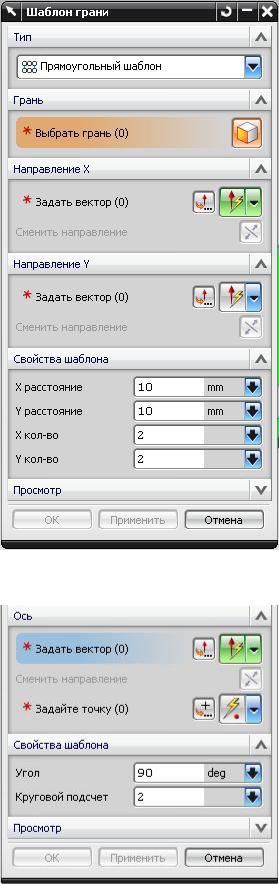

16. Шаблон грани

Команда позволяет создать прямоугольный, круговой массив или зеркального отражения грани или набора граней.

16.1 Тип

Задает тип массива

16.2. Грань

Позволяет выбрать грань или грани для массива.

16.3 – 16.5 Данные разделы отличаются в соответствии с выбранным типом шаблона.

Для прямоугольного массива: 16.3 Направление Х

Задает направление строк массива путем указания вектора.

16.4 Направление Y

Задает направление столбцов массива путем указания вектора.

16.5 Свойства шаблона

Задает расстояние между копируемыми наборами граней массива по строкам, столбцам, а также количество копируемых наборов граней по строкам и столбцам.

Для кругового массива:

16.3 Ось

Задает ось, путем указания вектора и точки.

16.4 Свойства шаблона

Задает угловое расстояние между копируемыми наборами граней и количество копируемых наборов.
